22

 |

Насос отопительного контура

Gaz 6000 W

6 720 805 134 (2013/04)

9

Насос отопительного контура

9.1

Смещение характеристической кривой котлового
насоса

Скорость вращения котлового насоса можно изменить на клеммной
коробке насоса.

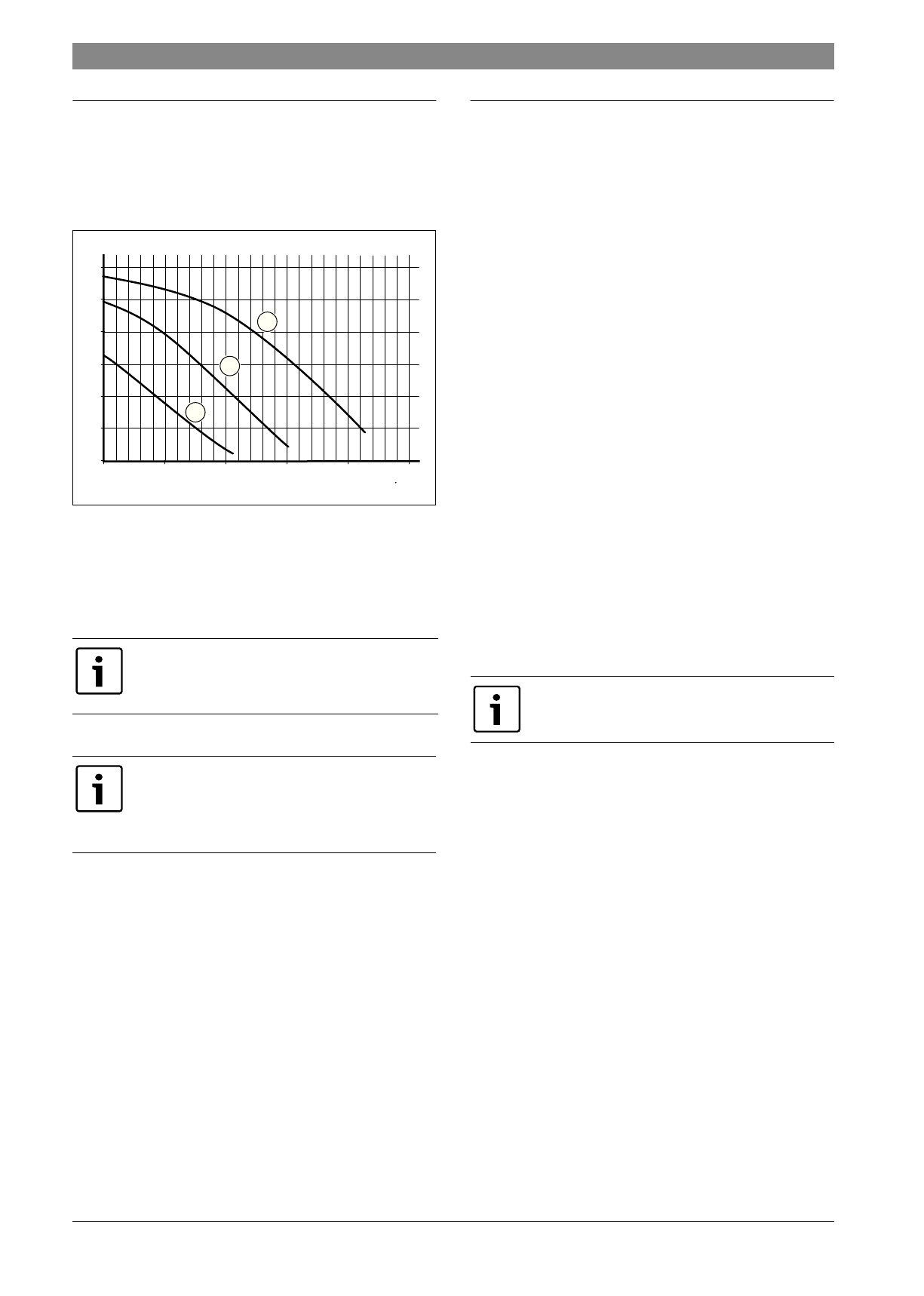

Рис. 29

[1]

Характеристическая кривая для положения переключателя 1

[2]

Характеристическая кривая для положения переключателя 2

[3]

Характеристическая кривая для положения переключателя 3
(первоначальная установка)

[H]

Остаточный напор

[V]

Расход циркулирующей воды (л/ч)

9.2

Защита насоса от заклинивания

После каждого выключения насоса производится отсчет времени,
чтобы спустя 24 часа автоматически включить на короткое время
отопительный насос.

10

Настройки сервисного меню

10.1 Работа с сервисным меню

Сервисное меню позволяет удобно настраивать и контролировать
различные функции котла.

Сервисное меню подразделяется на три подменю:
• Меню 1 - настройка сервисных функций первого уровня

(



 стр. 23)

• Меню 2 - настройка сервисных функций второго уровня

(



 стр. 24)

• Меню 3 - установка типа и мощности котла (



 стр. 25)

Обзор сервисных функций приведен в главе 10.2 на стр. 23.

Выбор сервисной функции

Выбор сервисных функций отличается в различных меню.
Описание приводится в начале обзора каждого меню.

▶ Вызов меню:

– меню 1 (



 стр. 23)

– меню 2 (



 стр. 24)

– меню 3 (



 стр. 25)

▶ Нажмите кнопку + или   –  для пролистывания сервисных функций

в меню.

Настройка значения

▶ Нажмите кнопку «ok» для перехода в сервисную функцию.

На экране мигает значение параметра.

▶ Кнопкой «+» или «  – » установите нужное значение.

Сохранение значения

▶ Нажимайте кнопку ok, пока на дисплее не появится

[ ]

.

Индикация автоматически переходит к выбранной сервисной
функции.

Выход из сервисного режима без сохранения параметров

▶ Наждмите кнопку «Stand-by».

Котёл перейдёт на нормальный режим работы.

Сброс параметров на первоначальные значения

Для сброса всех параметров в сервисных меню 1 и 2 на
первоначальные значения:

▶ Во втором сервисном меню вызовите функцию 2.8.E и сохраните

значение

01

. Котёл перезапустится с первоначальными

значениями параметров.

▶ Обычно это требуется для того, чтобы снизить шум

в системе отопления. Функция неактуальна при
наличии электронного самонастраивающегося
насоса.

Эта функция предотвращает заклинивание насоса
отопительного контура и 3-ходового клапана после
длительного простоя.
В режиме ожидания (Stand-by) защита от
заклинивания продолжает действовать.

1

500 1500

1000

0

6

5

4

3

2

1

0

H / m

2

1

6 720 806 640-21.1O

2000

2500

V / l/h

3

.

Если в течение 15 минут не нажимать никаких
кнопок, то произойдет выход из сервисного меню.
