Подготовка к работе

Condens 2500 W

6720866233 (2016/08)

3

Подготовка к работе

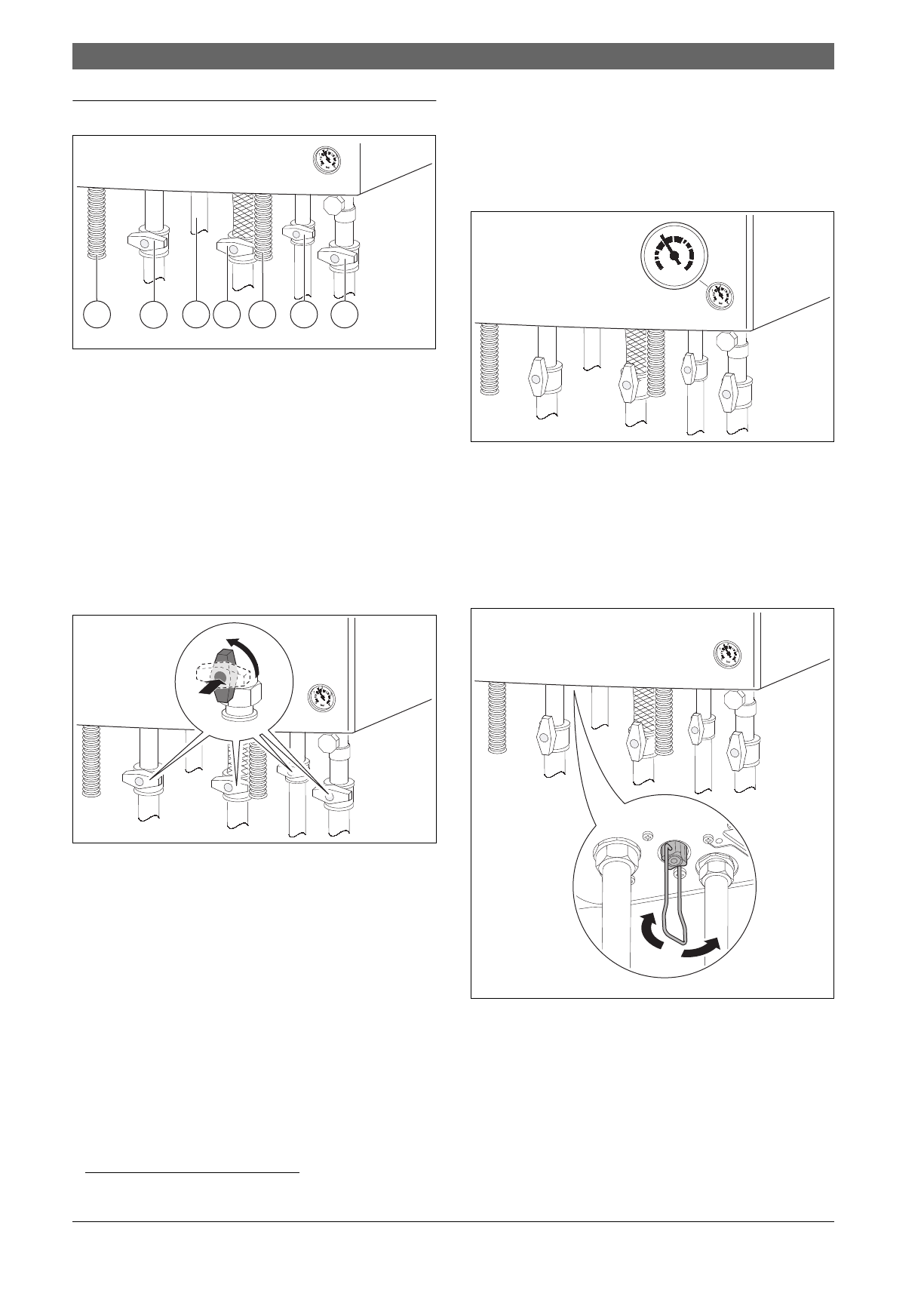

Рис. 1   Подключения газа и воды (дополнительная комплектация)

[1]

Шланг для слива конденсата

[2]

Кран подающей линии системы отопления

1)

[3]

Котлы WBC...D: подающая линия бака, котлы
WBC...DC: горячая вода

[4]

Газовый кран

1)

 (закрыт)

[5]

Шланг от предохранительного клапана
(отопительный контур)

[6]

Котлы WBC...D: обратная линия бака,
котлы WBC...DC: кран холодной воды

1)

[7]

Кран обратной линии отопления

1)

3.1

Открытие сервисных кранов

▶ Нажмите на ручку и поверните до упора влево (ручка по

направлению потока = открыт).

Рис. 2   Открытие сервисных кранов

3.2

Проверка рабочего давления при отоплении

Рабочее давление в нормальном режиме составляет от 1 до 2 бар.
Запросите оптимальное давление вашей отопительной системы у
специалистов.
▶ Определите давление по манометру.
▶ При низком давлении долейте воду.

Рис. 3   Манометр для контроля рабочего давления

3.3

Добавление воды в систему отопления

Кран подпитки системы отопления находится снизу котла между
подключениями подающей линии отопления и горячей воды.
Не допускается превышение максимального давления (3 бар), в т.ч.
при высокой температуре воды в системе отопления. Если это
значение выше, то открывается предохранительный клапан и
сбрасывает давление, пока оно не вернётся в допустимый диапазон.

Рис. 4

▶ Откройте кран для заполнения и заполняйте отопительную

систему до тех пор, пока манометр не покажет давление
между 1 и 2 бар.

▶ Закройте кран для заполнения.
