Техобслуговування системи опалення
Tronic Heat 3000-3500
6720859225 (2016/06)
4.2
Техобслуговування опалювального котла
Панель керування
На панелі керування можна налаштувати всі параметри, необхідні
для експлуатації опалювального котла.

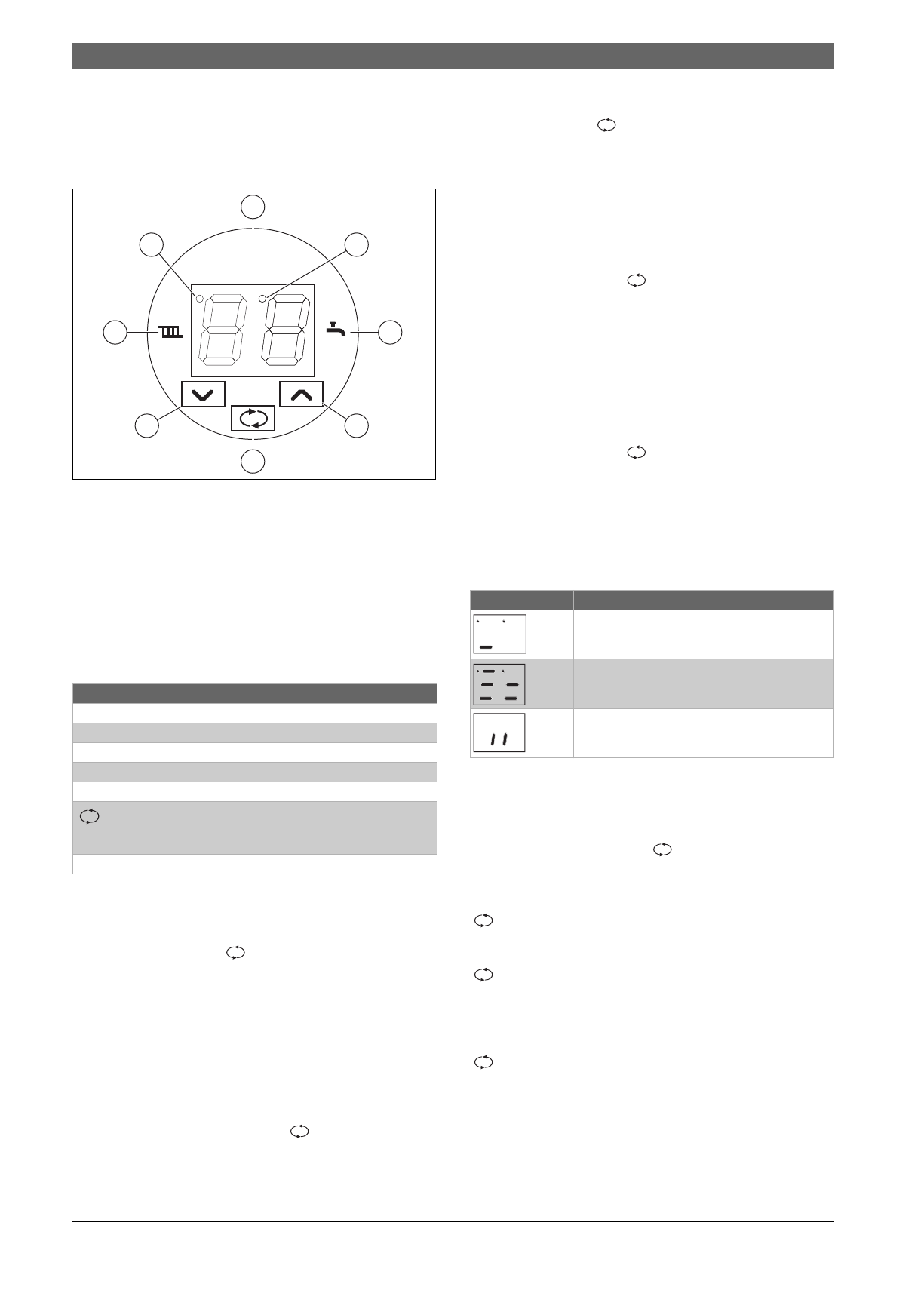

Мал. 3 Панель керування опалювального котла
Tronic Heat 3000Tronic Heat 3500
[1]
Режим опалення
[2]
Контрольна лампа Контрольна лампа зовніщнього реле
(багатотарифний лічильник)
[3]
Дисплей для показників температури та параметрів
[4]
Контрольна лампа роботи насосу
[5]
Режим ГВС (додаткове джерело)
[6]
Кнопка для збільшення значення
[7]
Кнопка для вибору, підтвердження значення
[8]
Кнопка для зменшення значення
Таб. 5 Значення індикації на панелі керування
Індикація значень на дисплеї
У режимі спокою на дисплеї відображається температура гарячої води.
Шляхом натискання кнопки
можна перемикати індикацію
таких функцій:
• Встановлення температури котла за допомогою кнопок
/.
.
• Встановлення температури гарячої води за допомогою кнопок
/
.
(якщо встановлено й активовано режим нагріву води) або
температури перемикання додаткового джерела (якщо
встановлено й активовано режим експлуатації опалювального
котла як додаткового джерела системи опалення).
• Фактична потужність опалювального котла з огляду на схематичне
зображення кількості нагрівальних елементів, які експлуатуються.
Шляхом повторного натискання кнопки
можна знову
ввімкнути індикацію названих значень. Якщо не натискати на кнопки
впродовж 15 секунд, дисплей повертається до головної сторінки.
Приблизно через 1 хвилину після появи головної сторінки
яскравість дисплею зменшиться.
Зміна заданої температури котла
• Натисніть на кнопку
• блимає символ
(
• за допомогою кнопок
/.
встановіть температуру. Встановлене
значення зберігається автоматично.
Зміна заданої температури гарячої води
Температуру гарячої води можна змінити тільки в тому випадку,
якщо встановлено й активовано функцію нагріву води в баку
непрямого нагріву.
• Двічі натисніть на кнопку
• блимає символ
*
• за допомогою кнопок
/.
встановіть температуру, встановлене
значення зберігається автоматично
Зміна заданої температури для перемикання додаткового
джерела тепла
Температуру котла для перемикання додаткового джерела можна
змінити тільки в тому випадку, якщо опалювальний котел
установлено як додаткове джерело.
• Двічі натисніть на кнопку
• блимає символ
*
• за допомогою кнопок
/.
встановіть температуру, встановлене
значення зберігається автоматично
Індикація потужності опалювального котла
Зображення опалювального котла символічне та відповідає
кількості ввімкнених нагрівальних елементів.
Таб. 6 Індикація потужності опалювального котла
Встановлення робочих параметрів
Робочі параметри опалювального котла встановлюються
користувачем. Для переходу в режим встановлення робочих
параметрів натискайте на кнопку
протягом 5 секунд. На
дисплеї по черзі з'являються параметр і його номер. Встановіть за
допомогою кнопок
/.
бажаний параметр. Шляхом повторного натискання кнопки
встановлюється значення параметра, значення блимає на
дисплеї. Встановіть за допомогою кнопок
/.
бажаний параметр. Шляхом повторного натискання кнопки
можна зберегти нове значення параметра, потім знову можна
вибирати параметр. Інші параметри можна встановлювати таким
самим чином.
Після завершення встановлення параметрів можна вибрати
параметр --. Якщо підтвердити цю дію шляхом натискання кнопки
, система керування повертається на головну сторінку.
Система керування також повертається на головну сторінку, якщо
впродовж приблизно 2 хвилин не натискати на кнопки.
Символ Значення
[3]
Показник температури котла в °C
(
Експлуатація опалювального котла на систему опалення
*
Підігрів баку непрямого нагріву води (якщо підключено)
[2]
Контрольна лампа керування (багатотарифний лічильник)
[4]
Контрольна лампа насос працюе
Кнопка для перемикання індикації основного стану,
вибору параметрів і їхніх значень, збереження
встановлених значень.
/.
Кнопки для збільшення та зменшення значень на дисплеї.
0010010319-001
1
2
5
7
3
4
6
8
Індикація:
Опис
Експлуатується один нагрівальний елемент
Експлуатується п'ять нагрівальних елементів
Нагрівальні елементи не експлуатуються
Характеристики
