6
|
Характеристики
Tronic Heat 3000-3500
6720859223 (2016/06)

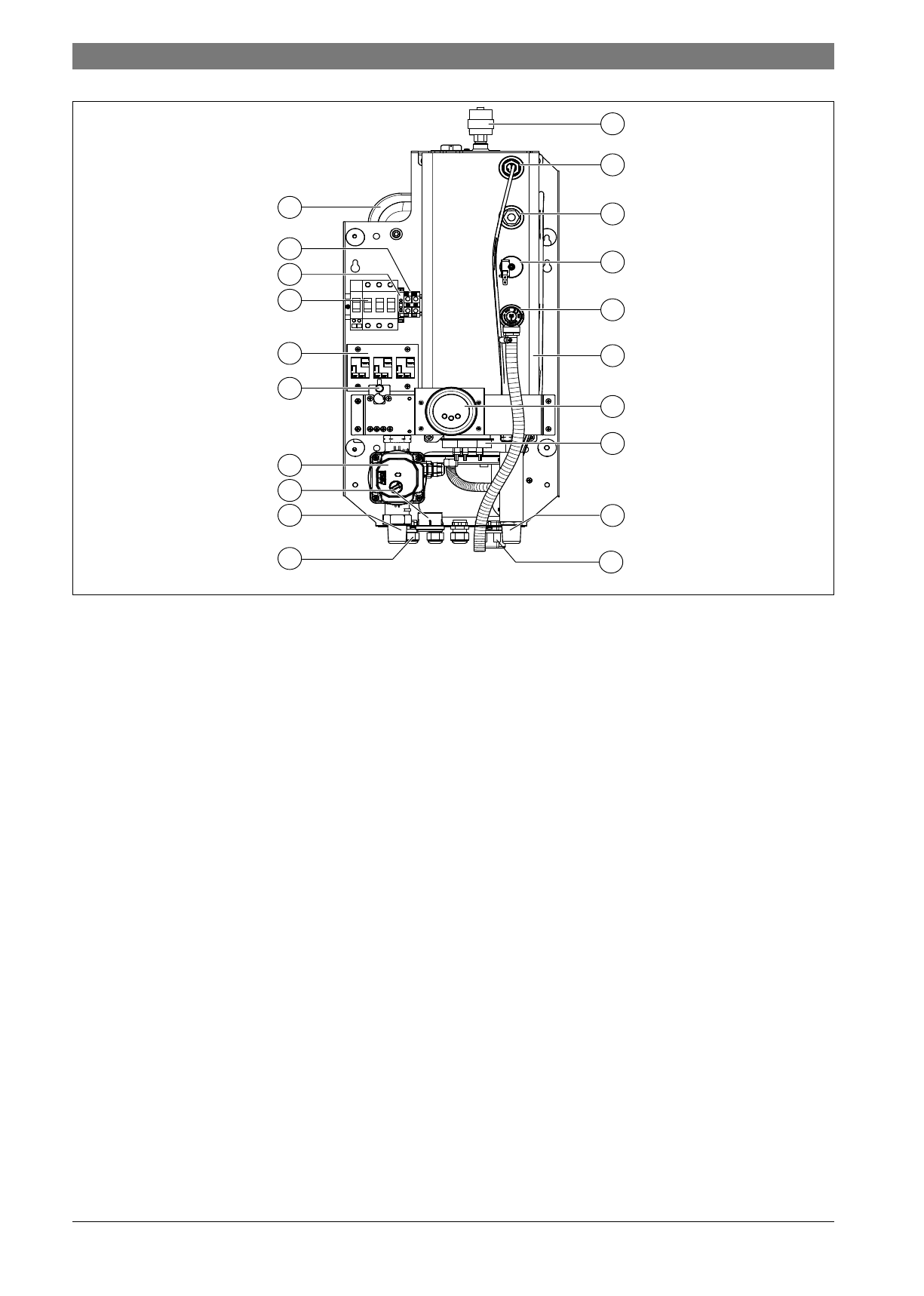

Рис. 1 Функциональные элементы котла Tronic Heat 3000/Tronic Heat 3500 4–12 кВт
[1]
Расширительный бак
[2]
Клеммы N (нейтраль)
[3]
Предохранитель контура управления/4AF
[4]
Главный выключатель
[5]
Контактор
[6]
Предохранительный ограничитель температуры (STB)
[7]
Насос
[8]
Манометр
[9]
Обратная линия котла (RK)
[10] Ввод управляющего кабеля
[11] Воздухоотводчик
[12] Гильза для датчика температуры
[13] Место подключения манометра
[14] Реле давления воды
[15] Предохранительный клапан
[16] Корпус котла с изоляцией
[17] Электронный регулятор
[18] Нагревательный стержень
[19] Подающая линия котла VK
[20] Кабельный ввод
0010010176-001
1
11
12
13
14
15
16
17
18
19
2
3
4
5
6
7
10
9
8
20
