7
6720859223 (2017/0
3
)
Tronic Heat 3000-3500
2.12.2 Tronic Heat 3000/Tronic Heat 3500 15–24 кВт
Отопительный котел Tronic Heat 3000 не оснащается насосом и
расширительным баком.

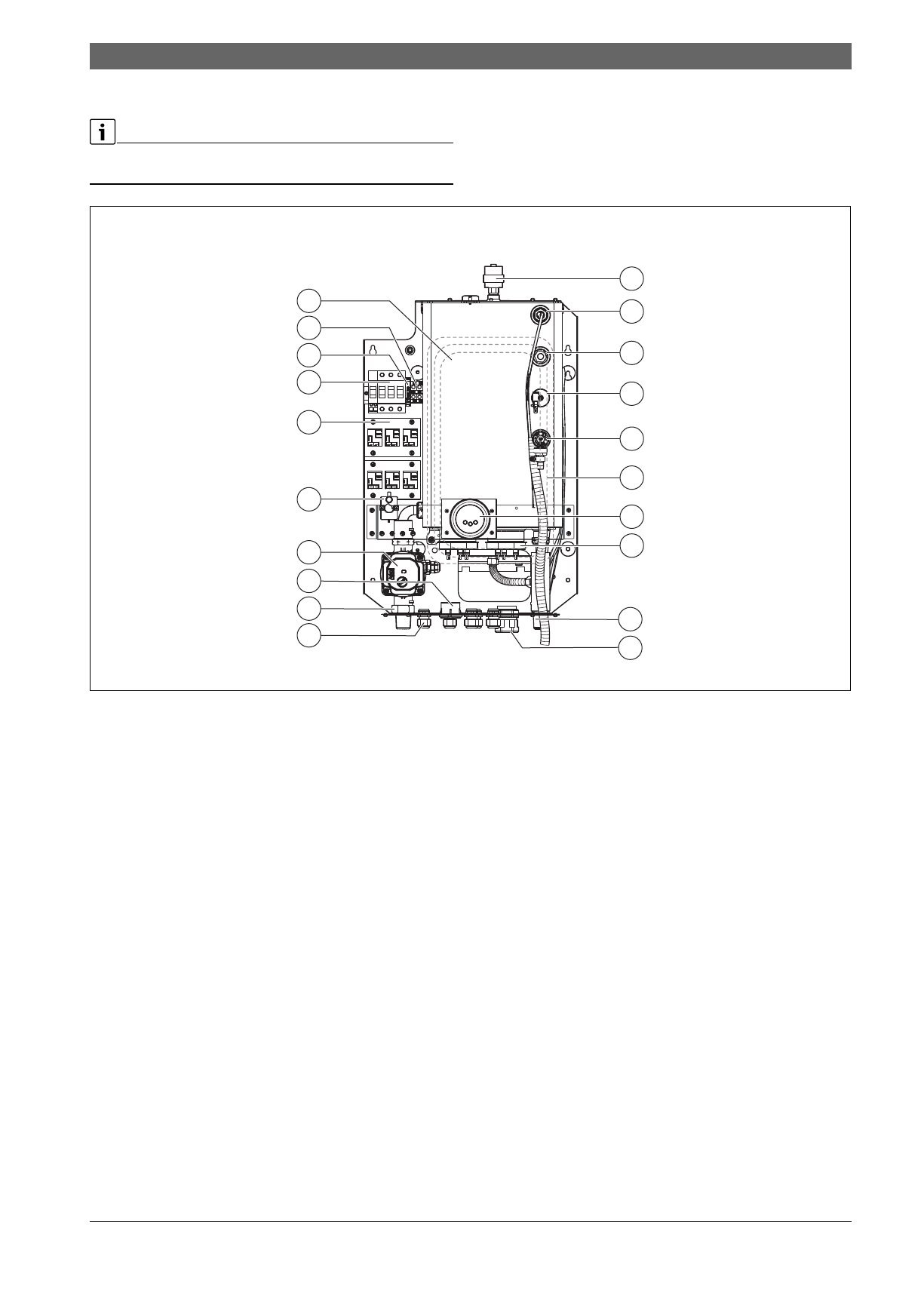

Рис. 2 Функциональные элементы котла Tronic Heat 3000/Tronic Heat 3500 15–24 кВт
[1]
Расширительный бак (Tronic Heat 3500)
[2]
Клеммы N (нейтраль)
[3]
Предохранитель контура управления/4AF
[4]
Главный выключатель
[5]
Контактор
[6]
Предохранительный ограничитель температуры (STB)
[7]
Насос (Tronic Heat 3500)
[8]
Манометр
[9]
Обратная линия котла (RK)
[10] Вводы управляющих кабелей
[11] Воздухоотводчик
[12] Гильза для датчика температуры
[13] Место подключения манометра
[14] Реле давления воды
[15] Предохранительный клапан
[16] Корпус котла с изоляцией
[17] Электронный регулятор
[18] 2 блока нагревательных стержней
[19] Подающая линия котла VK
[20] Ввод силового кабеля
0010010177-001
2
1
3
5
4
6
11
12
13
14
15
16
17
18
7
8
9
19
10
20
