10
|
Управление отопительной установкой
Tronic Heat 3000-3500
6720859223 (2017/0
3
)

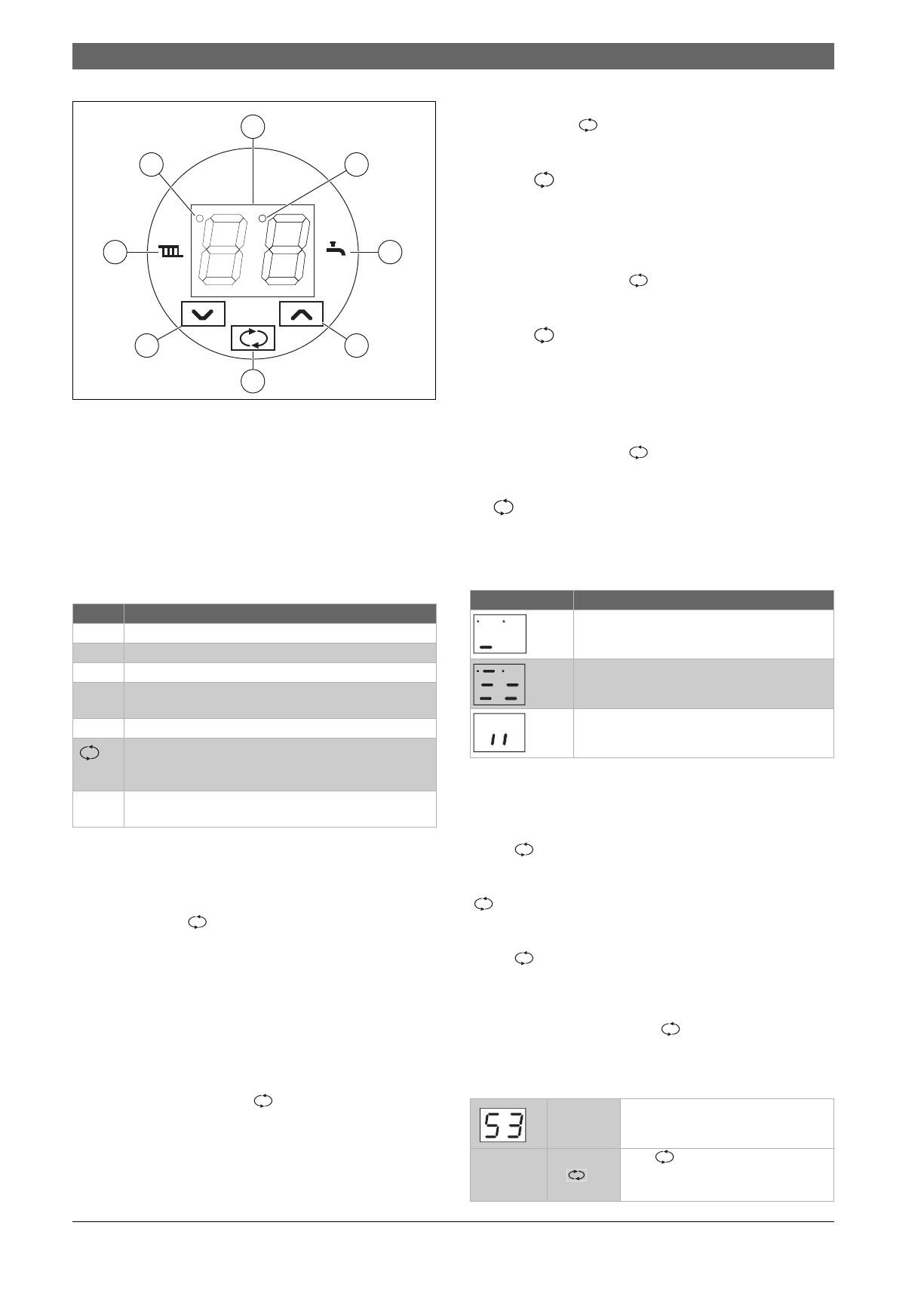

Рис. 3 Панель управления котлаTronic Heat 3000Tronic Heat 3500
[1]
Индикатор работы режима отопления
[2]
Световой индикатор контакта EVU управления
централизованным теплоснабжением, блокировка (Dt2)
[3]
Дисплей для индикации температуры и параметров
[4]
Световой индикатор работы насоса отопительного контура
(Dt2)
[5]
Индикатор работы ГВС (резервный источник)
[6]
Кнопка увеличения значения параметров
[7]
Кнопка выбора и подтверждения значения
[8]
Кнопка уменьшения значения параметров
Таб. 5 Значение индикации на панели управления
Индикация параметров на дисплее
На дисплее в неработающем состоянии показана температура
горячей воды.
При нажатии кнопки
происходит переключение индикации
между следующими функциями:
• Настройка температуры котла кнопками
/.
.
• Настройка температуры горячей воды кнопками
/.
(если
установлено и активировано приготовление горячей воды) или
температуры переключения резервного источника (если
установлен и активирован режим работы котла как резервного
источника отопительной системы).
• Текущая мощность котла в виде схематичного представления
количества работающих нагревательных стержней.
При следующем нажатии кнопки
повторяется индикация
приведённых выше позиций. Если в течение 15 секунд ни одна
кнопка не будет нажата, то дисплей возвращается к отображению
основной индикации. В основной индикации примерно через
1 минуту уменьшается яркость дисплея.
Изменение заданной температуры котла
• Нажмите кнопку
• Знак
(
мигает
• Установите кнопками
/.
значение температуры. При нажатии
кнопки
изменённое значение сохраняется.
Изменение заданной температуры горячей воды
Изменение температуры горячей воды возможно только в том
случае, если установлено и активировано приготовление горячей
воды в баке-водонагревателе.
• Нажмите два раза кнопку
• Знак
*
мигает
• Установите кнопками
/.
значение температуры. При нажатии
кнопки
изменённое значение сохраняется.
Изменение заданной температуры для переключения
резервного источника тепла
Изменение температуры котла для переключения резервного
источника возможно только в том случае, если котёл установлен в
качестве резервного источника тепла.
• Нажмите два раза кнопку
• Знак
*
мигает
• Кнопками
/.
установите температуру. При нажатии кнопки
изменённое значение сохраняется.
Индикация мощности котла
Изображение котла является символическим и соответствует
количеству включенных нагревательных стержней.
Таб. 6 Индикация мощности котла
Настройка рабочих параметров
Рабочие параметры служат для регулировки котла пользователем.
Доступ в режим рабочих параметров осуществляется нажатием
кнопки
в течение 5 секунд. На дисплее попеременно
отображаются параметр и его номер. Установите кнопками
/.
необходимый параметр. При следующем нажатии кнопки
отображается значение параметра, значение на дисплее
мигает. Установите кнопками
/.
необходимое значение параметра. При повторном нажатии
кнопки
новое значение параметра сохраняется и происходит
возврат к выбору параметров. Остальные параметры
устанавливаются аналогичным образом.
После окончания настройки параметров можно выбрать параметр -
-. При подтверждении его кнопкой
регулятор возвращается к
основной индикации. Регулятор также вернётся к основной
индикации, если в течение 1 минуты не будут нажаты никакие
кнопки.
Знак
Пояснение
[3]
Основное показание температуры котла в °C
(
Работа котла на отопительную систему
*
Нагрев бака-водонагревателя ГВС (если подключен)
[2]
Световой индикатор управления централизованным
теплоснабжением
[4]
Световой индикатор работы насоса
Кнопка переключения индикации в основном режиме,
выбор параметров и их значений, сохранение
установленных значений.
/.
Кнопки увеличения и уменьшения значений параметров
на дисплее.
0010010319-001
1
2
5
7
3
4
6
8
Показание
Описание
Включен один нагревательный стержень
Включено пять нагревательных стержней
Все нагревательные стержни выключены
Основная индикация
Если
держать нажатой 5 секунд,
то происходит переход в настройки
параметров
