Управление отопительной установкой
Tronic Heat 3000-3500
6720859223 (2016/06)

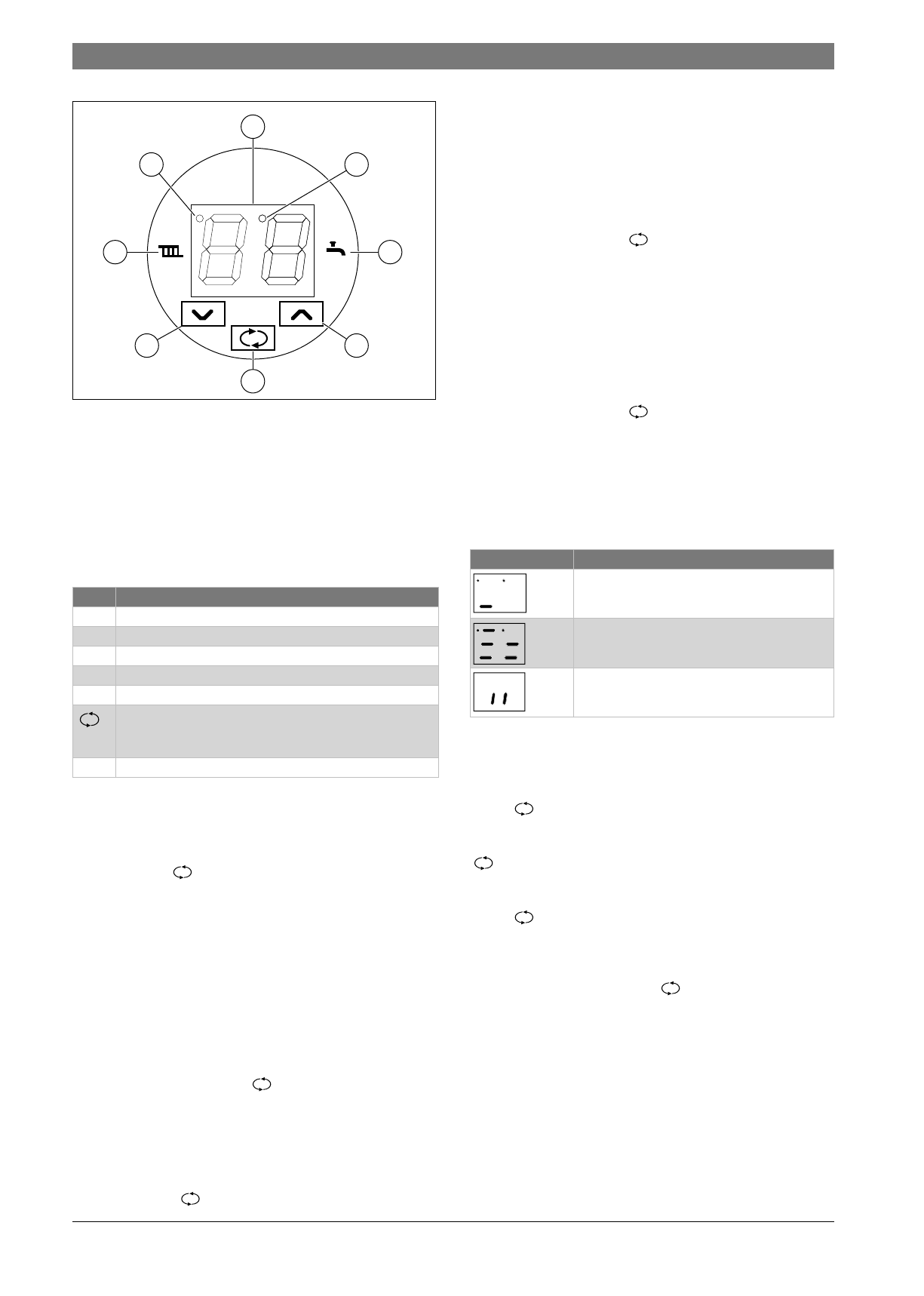

Рис. 3 Панель управления котлаTronic Heat 3000Tronic Heat 3500
[1]
Режим отопления
[2]
Контрольная лампа дистанционного управления нагревом,
EVU-контакт (блокировка)
[3]
Дисплей индикации температуры и параметров
[4]
Контрольная лампа работы насоса отопительного контура
[5]
Рабочее состояние ГВС (резервный источник)
[6]
Кнопка увеличения значения
[7]
Кнопка выбора и подтверждения значения
[8]
Кнопка уменьшения значения
Таб. 5 Значение индикации на панели управления
Индикация значений на дисплее
На дисплее в состоянии покоя отображается температура котловой
воды.
Нажатием кнопки
осуществляется переключение индикации
между следующими функциями:
• Регулировка температуры котловой воды с помощью кнопок
/
.
.
• Регулировка температуры горячей воды с помощью клавиш
/.
(если установлено и активировано приготовление горячей воды)
или температура переключения резервного источника (если
установлен и активирован режим работы котла в качестве
резервного источника отопительной системы).
• Текущая мощность отопительного котла с помощью
графического представления количества работающих
нагревательных стержней.
Последующим нажатием кнопки
повторяется индикация
названных значений. Если в течение 15 секунд никакая кнопка не
будет нажата, дисплей возвращается к отображению основной
индикации. В основной индикации примерно через 1 минуту
яркость дисплея уменьшается.
Изменение заданной температуры котловой воды
• Нажмите кнопку
• Мигает пиктограмма
(
• Установите кнопками
/.
заданное значение температуры.
Измененное значение сохраняется автоматически.
Изменение заданной температуры горячей воды
Изменение температуры горячей воды возможно, если установлено
и активировано приготовление горячей воды в баке-
водонагревателе.
• Нажмите два раза кнопку
• Мигает пиктограмма
*
• Установите кнопками
/.
заданную температуру, измененное
значение сохраняется автоматически
Изменение заданной температуры для переключения
резервного источника тепла
Изменение температуры котловой воды для переключения
резервного источника возможно только в случае, если котел
установлен в качестве резервного источника тепла.
• Нажмите два раза кнопку
• Мигает пиктограмма
*
• Установите кнопками
/.
заданную температуру, измененное
значение сохраняется автоматически
Индикация мощности котла
Изображение котла является символическим и соответствует
количеству включенных нагревательных стержней.
Таб. 6 Индикация мощности котла
Настройка рабочих параметров
Рабочие параметры служат для регулировки котла пользователем.
Доступ в режим рабочих параметров осуществляется нажатием
кнопки
в течение 5 секунд. На дисплее попеременно
отображаются параметр и его номер. Установите с помощью кнопок
/.
необходимый параметр. Последующим нажатием кнопки
отображается значение параметра, значение на дисплее
мигает. Установите с помощью кнопок
/.
необходимое значение параметра. При повторном нажатии
кнопки
новое значение параметра сохраняется и
осуществляется возврат к выбору параметров. Остальные
параметры устанавливаются аналогичным образом.
После окончания настройки параметров можно выбрать параметр -
-. При подтверждении его кнопкой
регулятор возвращается в
основную индикацию. Регулятор может вернуться в основную
индикацию и в случае, когда кнопки не будут нажиматься в течение
ок. 2 минут.
Знак
Значение
[3]
Основное представление температуры котловой воды в °C
(
Работа котла для отопительной установки
*
Нагрев бака-водонагревателя ГВС (если подключен)
[2]
Контрольная лампа дистанционного управления нагревом
[4]
Контрольная лампа режима работы насоса
Кнопка переключения индикации в основном режиме,
выбор параметров и их значений, сохранение
установленных значений.
/.
Кнопки увеличения и уменьшения значений на дисплее.
0010010319-001
1
2
5
7
3
4
6
8
Показание
Наименование
Включен один нагревательный стержень
Включено пять нагревательных стержней
Все нагревательные стержни выключены
