Монтаж
|
17
6 720 802 356 (2012/07)
Solid 2000 B
3.11
Подключение предохранительного
теплообменника
Котёл с обозначением WT оборудован
предохранительным теплообменником (охлаждающим
контуром). Правильное подключение показано на
рис. 12.
В странах, где действует стандарт ЕС EN 303-5, котлы
должны оснащаться устройствами, обеспечивающими
надёжный отвод избыточного тепла без
использования дополнительной энергии. Таким
образом котёл защищается о перегрева.
Предохранительный теплообменник должен через
термическую защиту подключаться к водопроводной
сети. Минимальное давление охлаждающей воды на
термической защите должно составлять 2,0 бар
(максимальное 6,0 бар). Расход воды должен быть не
менее 11 л/мин. На подаче и сливе охлаждающей воды
нельзя устанавливать запорную арматуру. Слив
холодной воды должен быть хорошо виден.
B
Подключите предохранительный теплообменник
согласно гидравлической схеме с устройством
термической защиты (дополнительное
оборудование).

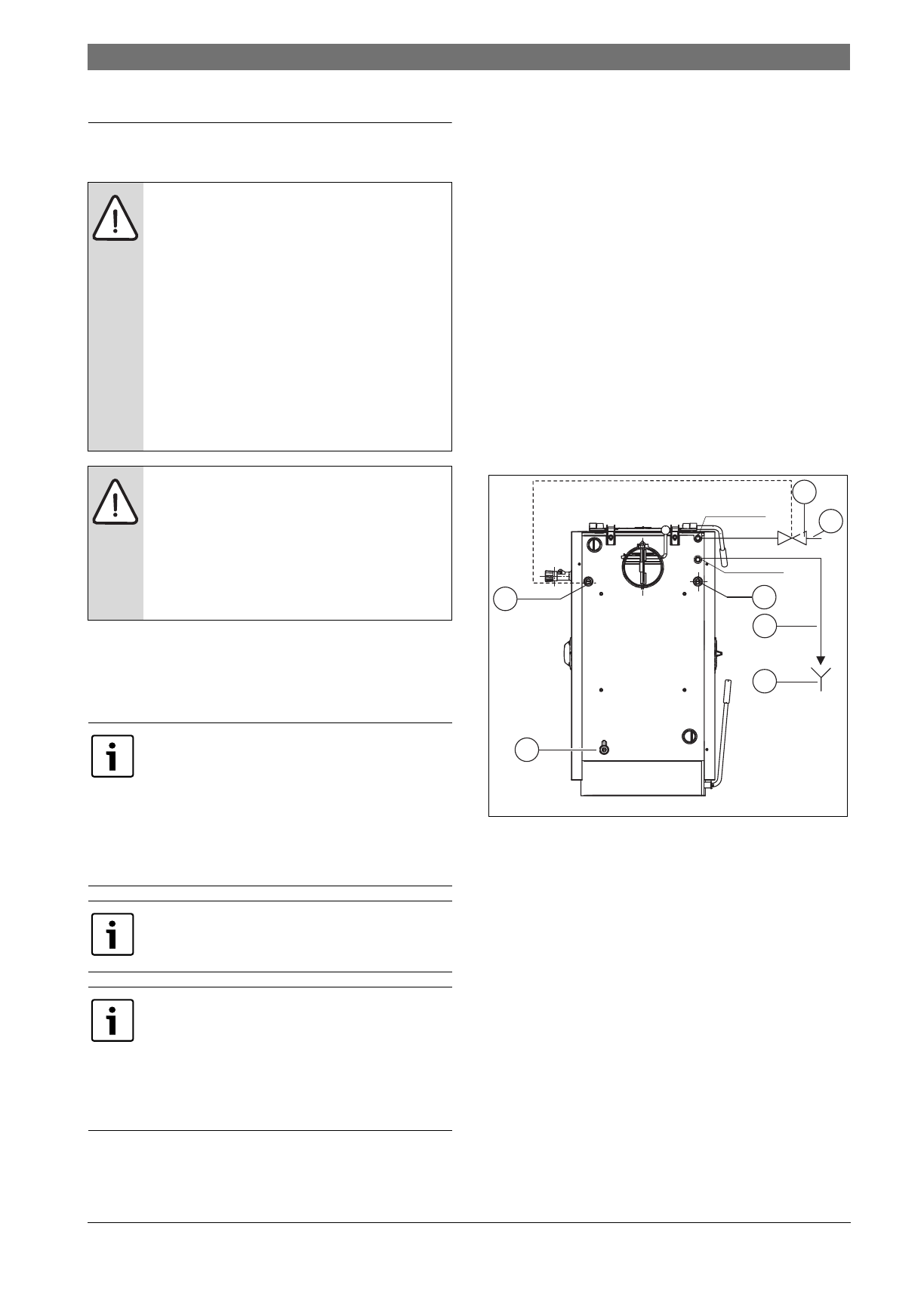

Рис. 12 Подключение предохранительного
теплообменника
1
Опорожнение
2
Место замера термической защиты
3
Термическая защита (дополнительное оборудование)
4
Подача охлаждающей воды
5
Выход охлаждающей воды
6
Сливная воронка
B
Установите фильтр перед термостатическим
клапаном на подаче охлаждающей воды.
ОПАСНО:
возможно получение травм и/или
повреждение оборудования из-за перегрева!
B
Эксплуатируйте котёл только с работающей
термической защитой и предохранительным
теплообменником.
B
Обеспечьте достаточный для требуемого
давления поток охлаждающей воды через
термическую защиту и
предохранительный теплообменник.
B
Расскажите потребителю о работе
термической защиты и предохранительного
теплообменника.
ОПАСНО:
угроза здоровью из-за
загрязнения питьевой воды!
B
Соблюдайте национальные нормы и правила
для предотвращения загрязнения питьевой
воды (например, водой из отопительных
систем).
B
Выполняйте нормы EN 1717.
Подающая и обратная линии
предохранительного теплообменника
выбираются свободно. На рисунке показано
подключение подающей линии
предохранительного теплообменника на левой
стороне котла. Охлаждающая вода должна для
контроля сливаться в канализационный сток
через воронку с сифоном (
Æ
рис. 12, [6]).
Термическая защита монтируется между
подачей охлаждающей воды и входом в
теплообменник (охлаждающий змеевик).
В странах, где не действует стандарт
ЕС EN 303-5, мы настоятельно рекомендуем
устанавливать термическую защиту с
предохранительным теплообменником.
Это снижает риск перегрева котла и опасность
получения травм или повреждения
оборудования.
6 720 648 407-09.1T
RL-SWT
VL-SWT
1
2
3
4
MV
MV
EL
2
5
6
