6

 |

Информация о котле

RU

6 720 645 646 (2012/07)

2.6

Описание оборудования

Котёл комплектуется на заводе газовой горелкой.

Систему управления нужно заказать отдельно.

Основные составные части отопительного котла:

•

Котловой блок с теплоизоляцией [3] и газовой

горелкой. В котловом блоке тепло, производимое

горелкой, передаётся воде, циркулирующей в

системе отопления.

•

Облицовка [2] и передняя стенка [5] котла.

Облицовка котла и теплоизоляция препятствуют

потерям энергии.

•

Cистема управления [4]. Система управления

предназначена для контроля и регулирования

отопительной системы.

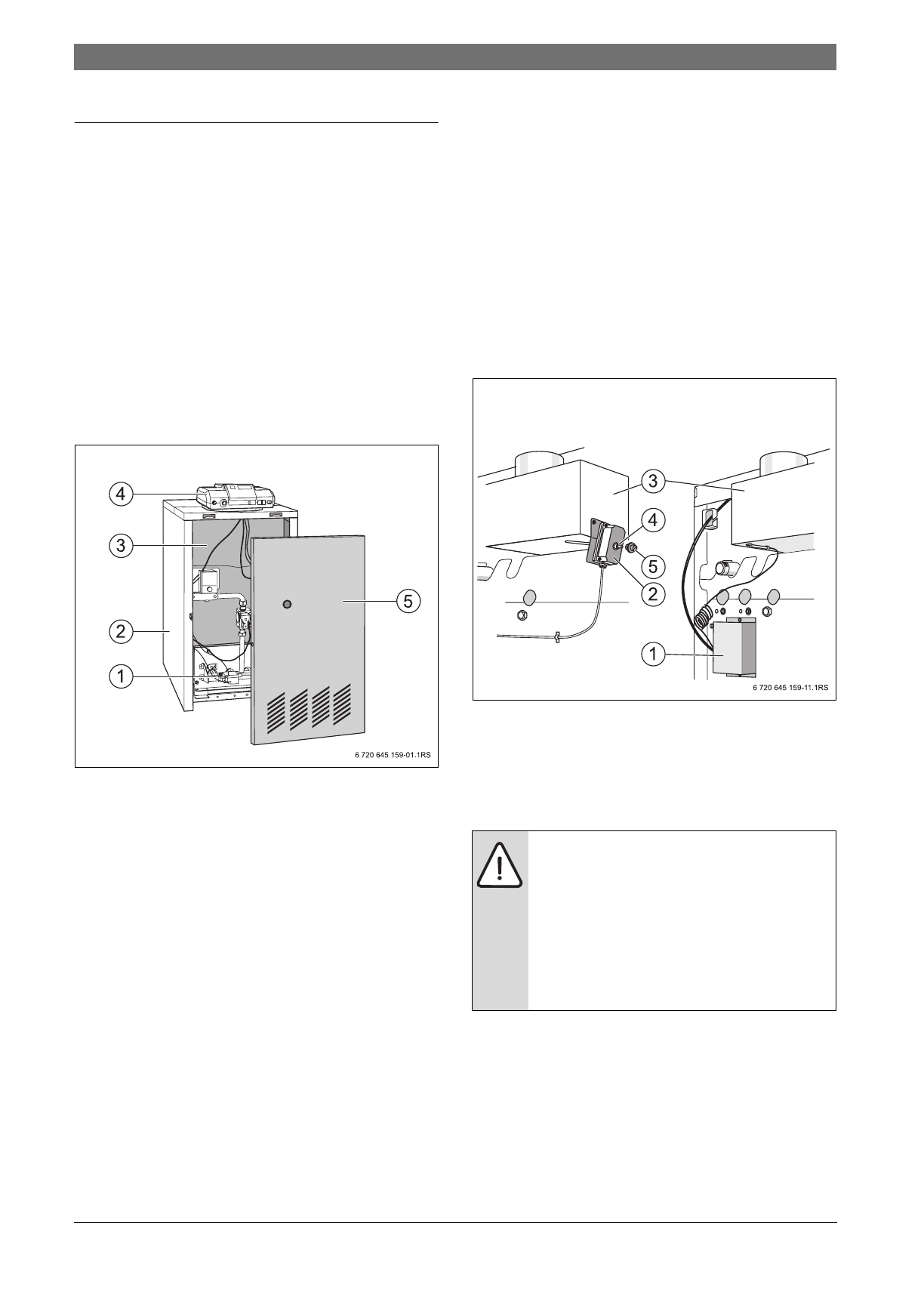

Рис. 1

1

Газовая горелка

2

Облицовка котла

3

Котловой блок с теплоизоляцией

4

Cистема управления

5

Передняя стенка

Реле контроля дымовых газов AW 50/AW 10

В соответствии с региональными и национальными

нормами или законами может быть предписана

обязательная установка системы контроля дымовых

газов, например, при эксплуатации котла в жилых

помещениях, в других сооружениях, используемых в

подобных целях, или в крышных котельных.

Система контроля перекрывает подачу газа, если

дымовые газы поступают в помещение котельной.

Горелка выключается.

Повторный пуск котла (после устранения

неисправности):

Реле контроля дымовых газов AW 50

Если имеется потребность в тепле, то реле контроля

дымовых газов AW 50 [1] через несколько минут

автоматически включает горелку.

Реле контроля дымовых газов AW 10

B

На реле контроля дымовых газов AW 10 [2]

примерно через две минуты снимите защитный

колпачок [5] и нажмите разблокировочный

штифт [4].

Рис. 2

Реле контроля дымовых газов

1

Реле контроля дымовых газов AW 50

2

Реле контроля дымовых газов AW 10

3

Прерыватель тяги

4

Разблокировочный штифт

5

Защитный колпачок

ОПАСНО:

угроза для жизни из-за

отравления!

При частом срабатывании реле контроля

дымовых газов возможно нарушена

работа дымовой трубы или тракта отвода

дымовых газов.

B

Специалисты должны немедленно

устранить неисправность.
