Информация об изделии
|
5
6 720 817 904 (2015/07)
GAZ 2500
2.5

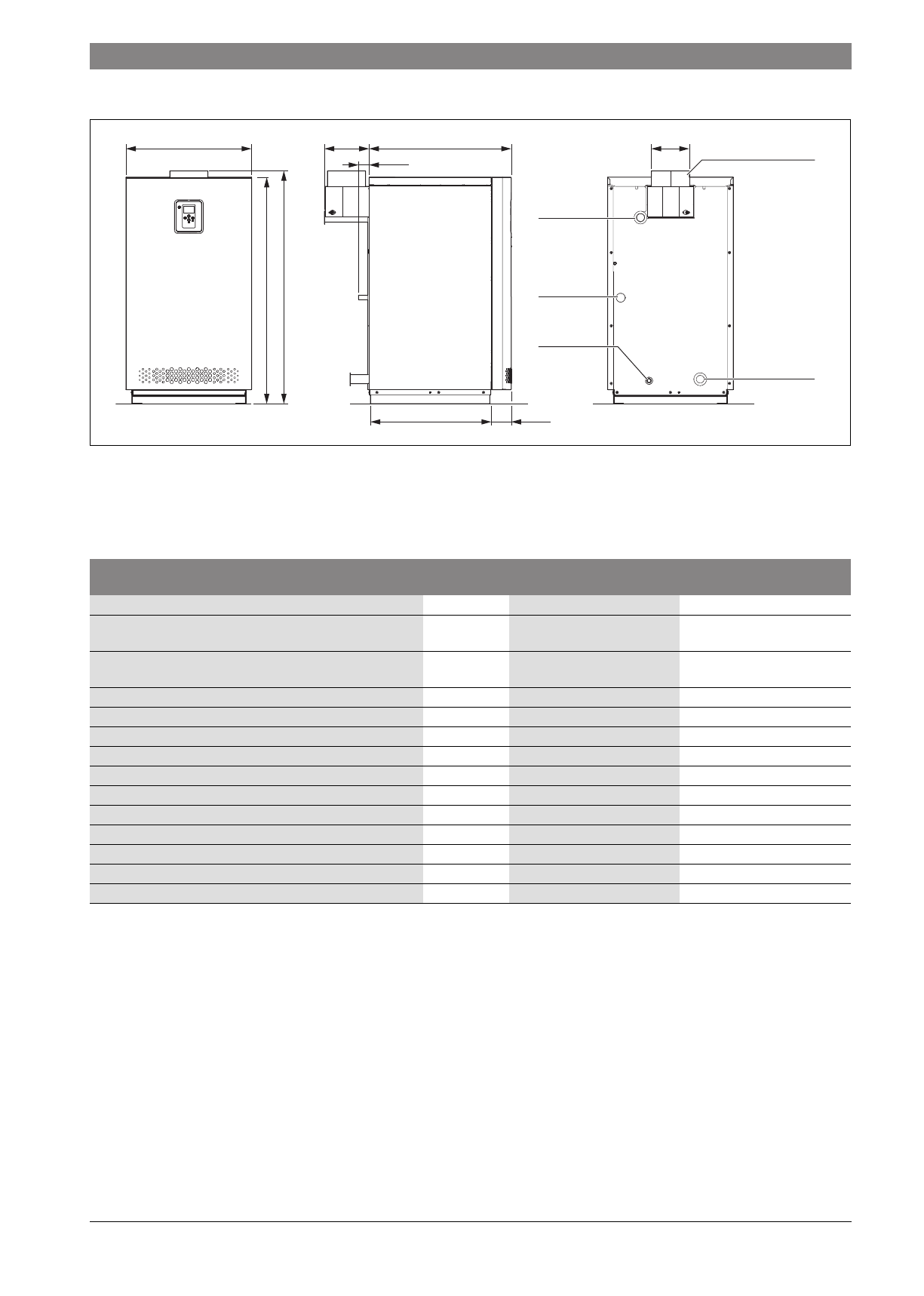

Размеры и подключения
Рис. 3 Размеры и подключения (в мм)
AA
Подключение к дымовой трубе
EL
Слив (подключение крана для заполнения и слива)
GAS Подключение газа
RK
Обратная линия котла
VK
Подающая линия котла
2.6
Технические данные
589
667
178
210
49
1062
1092
560
100
VK
G 1¼
GAS
G ½
EL
G ½
RK
G 1¼
6 720 812 497-08.1T
AA
Единицы
измерения
30 кВт
40 кВт
Номинальная тепловая нагрузка для природного газа Н
кВт
32,5
43,5
Номинальная теплопроизводительность при температуре
подающей/обратной линии 80/60 °C
кВт
30
40
КПД котла при полной нагрузке
и температуре подающей/обратной линии 80/60 °C
%
92
92
Температура котловой воды
°C
55...90
55...90
Максимальное рабочее давление
бар
3
3
Вместимость теплообменника отопительного контура
л
107
99
Диапазон модуляции
%
60...100
60...100
Температура дымовых газов
1)
80/60 °C
°C
108
104
Электрические характеристики
Степень защиты электрической оболочки
–
IPX4D
IPX4D
Предохранитель
A
1,6
1,6
Размеры и вес
Высота х ширина х глубина
мм
1092 x 589 x 877
1092 x 589 x 877
Масса
1)
1) Вес с упаковкой примерно на 6...18 % больше.
кг
137
150
Таб. 3 Технические данные
Содержание
- 3 Пояснения условных обозначений и указания по безопасности; Пояснения условных обозначений и указания; Пояснения условных обозначений; Обозн
- 4 Информация об изделии; Применение по назначению; Декларация соответствия нормам EC; Описание оборудования; Рис. 1 Основные составные части; Заводская табличка; Расположение заводской таблички; Рис. 2 Расположение заводской таблички
- 5 Размеры и подключения; G 1⁄2; RK; Единицы; Таб. 3 Технические данные
- 6 Рекомендации по монтажу и эксплуатации; Качество воздуха для горения; Рекомендации по экономии энергии
- 7 Пуск котла; Функции котла и настройки системы управления; Режимы работы котла
- 8 Рис. 4 Описание кнопок; Подготовка отопительной системы к включению; Таб. 4 Условные знаки на дисплее
- 9 Проверка рабочего давления, долив воды и; Проверка рабочего давления; Рис. 5 Манометр для закрытых систем отопления; Долив воды и удаление воздуха из отопительной; Таб. 5 Рабочее давление
- 10 Прекращение эксплуатации отопительной системы; Рис. 6 Удаление воздуха из отопительного прибора; Прекращение эксплуатации отопительной; Прекращение работы котла; Рис. 7 Слив воды из отопительной системы при опасности; Выключение отопительной установки при аварии
- 11 Устранение неисправностей горелки; Общие указания
- 12 Охрана окружающей среды/утилизация; Упаковка
- 13 Алфавитный указатель
