Руководство
по
монтажу
и
эксплуатации
18
1
3
4
5
2
16
17
18
10
11
13
14
15
12
12

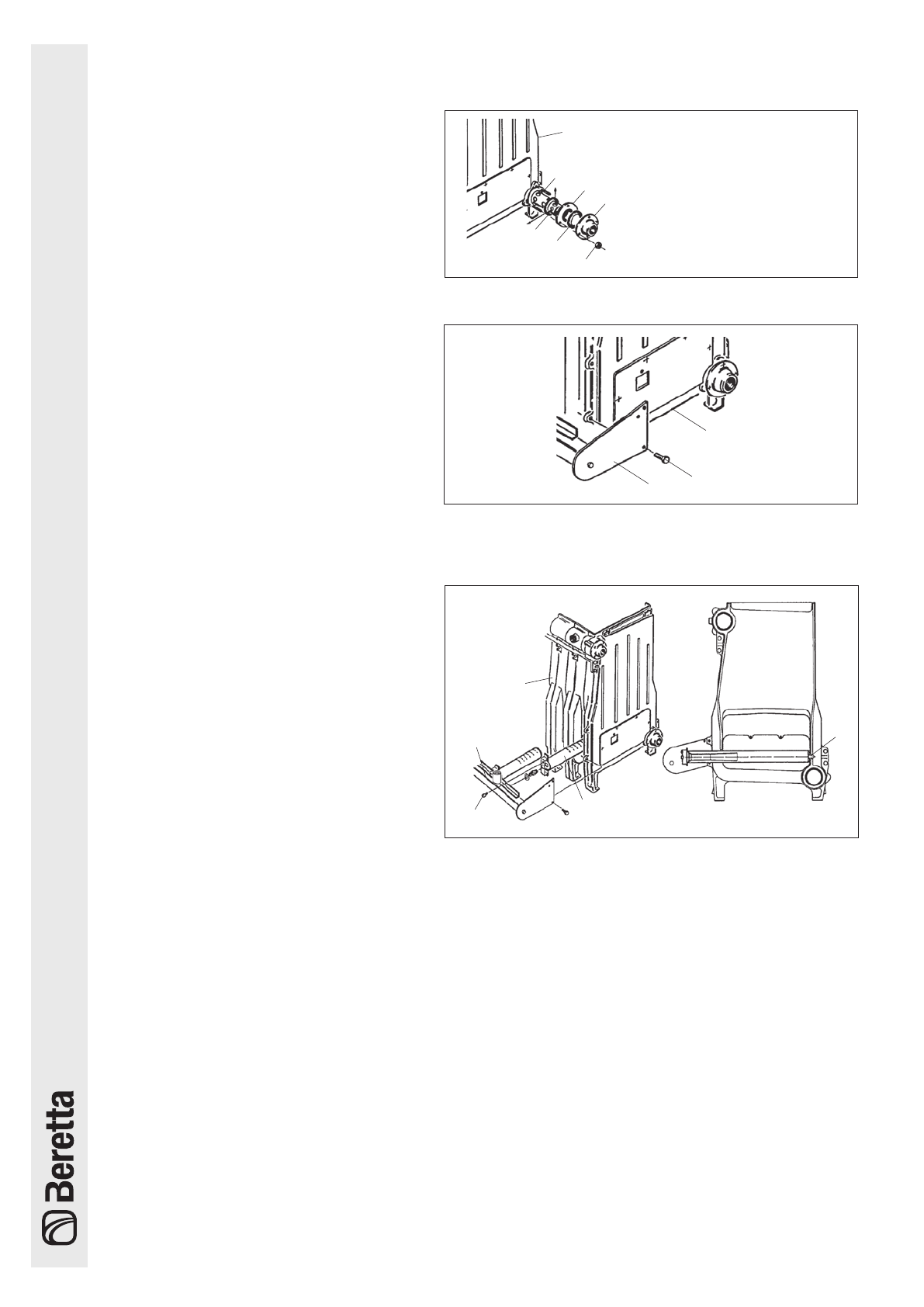

3.1.3 Перенос распределителя
воды на другую сторону
Распределитель волы, установленный на
обратной линии системы отопления, кре-
пится на правой стороне чугунного корпу-
са котла. В том случае, если необходимо
переставить его на левую сторону, убеди-
тесь в том, что два ряда отверстий на рас-
пределителе повёрнуты вверх и в сторону
передней части котла (Pис. 3.4).
В модели Novella Maxima 129 N RAI рас-
пределителя воды нет.
3.1.4 Установка коллектора
горелок
Для установки коллектора горелок (16), навин-
тите четыре винта с шестигранной головкой
М8 х 16 (17) на выступы с резьбой в двух
головных частях корпуса котла (18) (Pис. 3.6).
3.1.5 Установка горелок
После установки коллектора горелок (3)
вставьте горелки (2) одну за одной внутрь
камеры сгорания в корпусе котла (1).
Следите за тем, чтобы прорези горелок,
через которые выходит газ, были обра-
щены вверх. Сдвиньте с усилием таким
образом, чтобы суппорт (5) горелки зашёл
в отверстие, выполненное в чугунной стен-
ке, разделяющей элементы (Pис. 3.5).
Закрепите горелку на коллекторе с помо-
щью винта с выпуклой цилиндрической
головкой М5х8 (4).
Pис. 3.5
Pис. 3.4
Pис. 3.6
ОБОЗНАЧЕНИЯ
10 Корпус котла
11 Шпилька М12х60
12 Прокладка Ø65/95 х 2
13 Трубка распределитель
14 Фланец с кольцом
15 Гайка М12
