17
3 МОНТАЖ
3.1
Сборка котла
Приподнимите котёл и установите его
в назначенное место внутри техниче-
ского помещения (смотри параграф
"Перемещение" на странице 14).
b
Котёл поставляется без основания.
В случае необходимости подготовь-
те соответствующий металлический
лист, чтобы защитить пол, на кото-
ром будет стоять котёл.
3.1.1 Сборка дымосборной
камеры

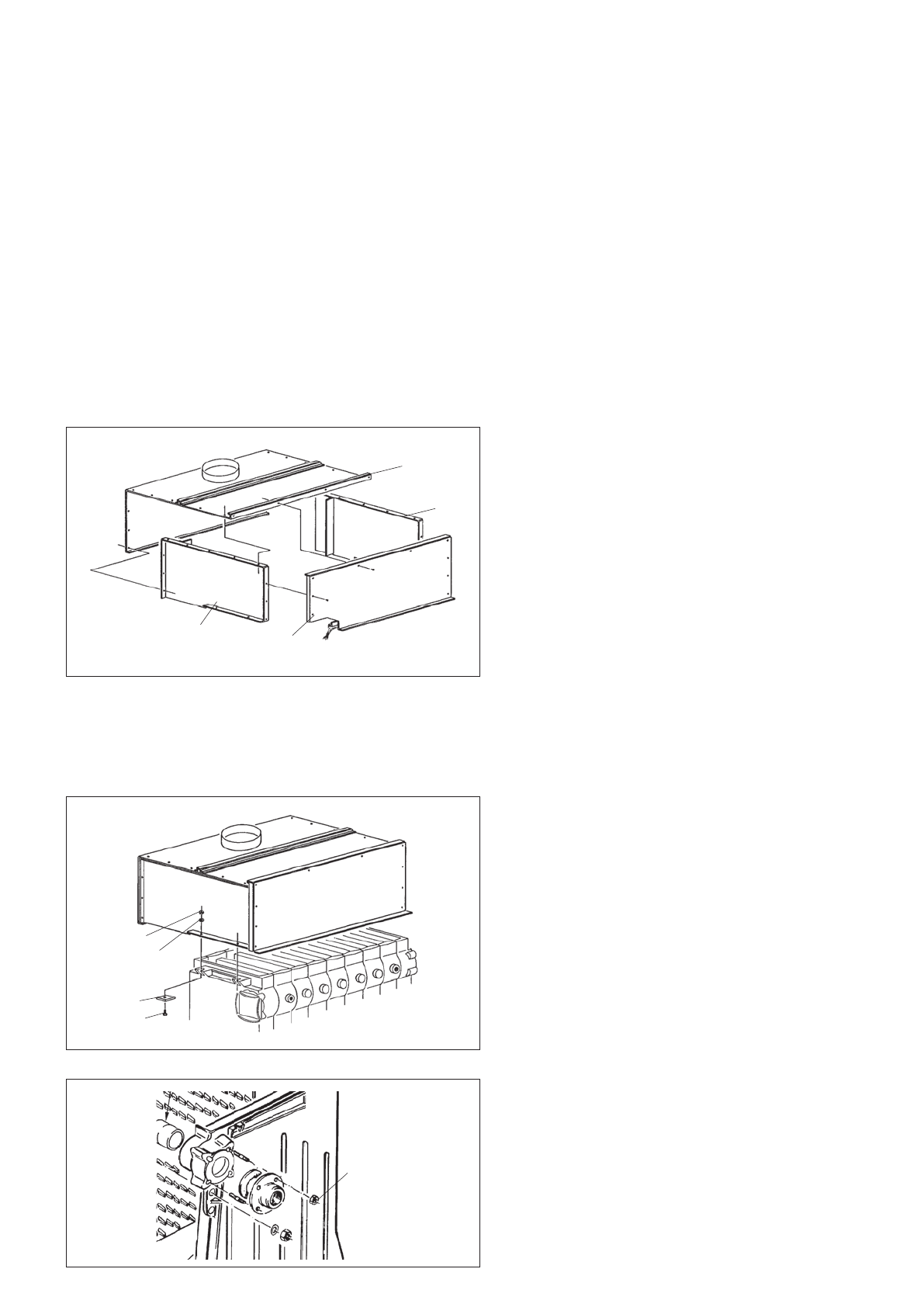

Дымосборная камера поставляется в виде
четырех частей, которые соединяются между
собой с помощью винтов, входящих в ком-
плект поставки (Pис. 3.1). Для сборки необ-
ходимо закрепить правую боковую панель
(2) на верхней панели (1) с помощью девяти
саморезных винтов ТЕ 12Е х 1/2".
Такую же операцию необходимо выполнить
для правой боковой панели (3). В конце
закрепите панель (4), которая снимется при
чистке. После завершения сборки установить
дымосборную камеру на чугунный корпус
котла.
Закрепите дымосборную камеру на корпусе
котла с помощью четырёх пластинок (6) и
четырёх винтов с шестигранной головкой М8
х 30 (5) и соответствующих гаек М8 (8) и шайб
ø 8,4 (7) (Pис. 3.2).
3.1.2 Перенос штуцеров пода
-
ющего и обратного трубо
-
провода на другую сторо
-
ну
Штуцеры прямого и обратного трубопро-
водов расположены на правой стороне
чугунного корпуса котла. Если необходимо
сдвинуть их на левую сторону, достаточно
снять гайки (9) и поменять местами штуцера
и заглушки, расположенные на противопо-
ложных сторонах чугунного корпуса (Pис.
3.3).
b
Распределитель воды необходимо
установить на место, как описано в
следующем параграфе.
b
Для того чтобы вода хорошо распре-
делялась внутри чугунного корпуса
котла, прямой и обратный трубопро-
воды системы отопления должны
присоединяться к одной и той же сто-
роне чугунного корпуса котла.
1
2
4
3
Pис. 3.1
9
5
7
8
6
Pис. 3.2
Pис. 3.3
