ВОЗМОЖНЫЕ
СХЕМЫ
СИСТЕМЫ
ТЕПЛОСНАБЖЕНИЯ
Котлы
NOVELLA AVTONOM
предназначены
для
систем
отопления
с
естественной
циркуляцией
(
для
работы
котла
не
требуется
подключение
электроэнергии
).
Однако
при
необходимости
котлы
NOVELLA AVTONOM
могут
применяться
и
в
системах
отопления
с
принудительной
циркуляцией
.
Ниже
представлены
возможные
схемы
системы
теплоснабжения
.

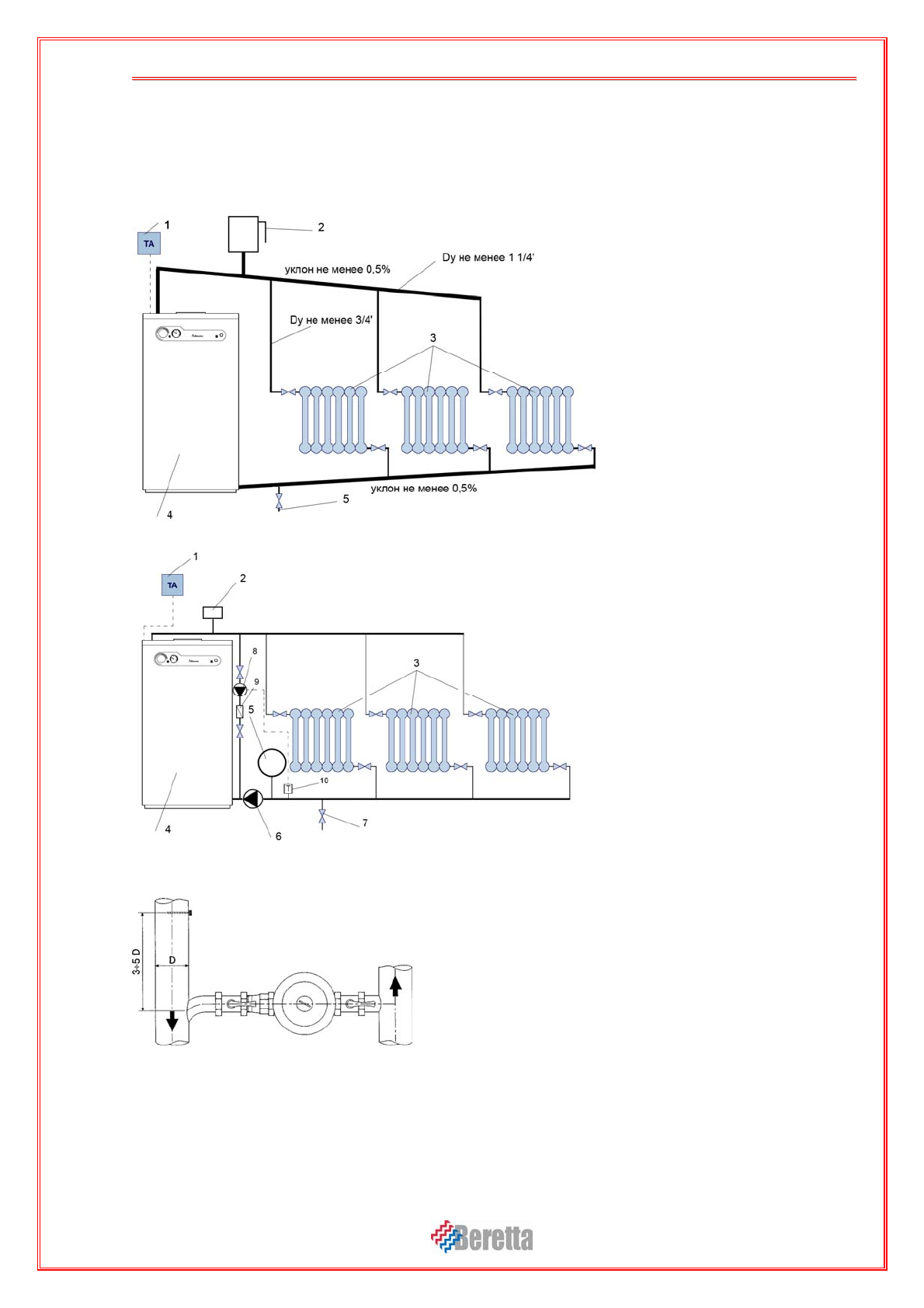

Система
теплоснабжения
с
естественной
циркуляцией
1 –
Регулятор
комнатной
температуры
2 –
Открытый
расширительный
бак
системы
отопления
3 –
Отопительные
приборы
4 –
Котел
5 –
Кран
подпитки
контура
отопления
(
из
водопровода
)
Система
теплоснабжения
с
принудительной
циркуляцией
1 –
Регулятор
комнатной
температуры
2 –
Группа
безопасности
(
манометр
,
автовоздушник
,
предохранительный
клапан
)
3 –
Отопительные
приборы
4 –
Котел
5 –
Закрытый
расширительный
бак
6 –
Циркуляционный
насос
7 –
Кран
подпитки
контура
отопления
(
из
водопровода
)
8 –
Антиконденсатный
насос
9 –
Обратный
клапан
10-
Термостат
минимальной
температуры
Антиконденсационный
насос
При
обвязке
котла
рекомендуется
установить
антиконденсационный
насос
(
как
показано
на
схеме
гидравлической
обвязки
котла
).
Насос
выполняет
две
функции
:
1.
Предотвращает
образование
конденсата
на
корпусе
котла
при
запуске
из
холодного
состояния
,
тем
самым
,
предотвращая
преждевременную
коррозию
и
продлевая
срок
службы
котла
.
2.
Снимает
температурные
напряжения
на
котле
,
возникающие
при
большой
разнице
температуры
воды
в
прямой
и
обратной
линиях
,
что
в
свою
очередь
предотвращает
от
разрушения
чугунные
секции
котла
.
Насос
должен
включаться
в
работу
при
понижении
температуры
воды
в
обратной
линии
ниже
40
о
С
.
Датчик
включения
насоса
(
регулируемый
термостат
)
должен
быть
установлен
на
расстоянии
3-5 D
от
места
врезки
в
обратную
линию
(
как
показано
на
рисунке
).
Выбор
типа
насоса
осуществляется
таким
образом
,
чтобы
производительность
насоса
составляла
30%
от
производительности
циркуляционного
насоса
.
