газовый
кран
.

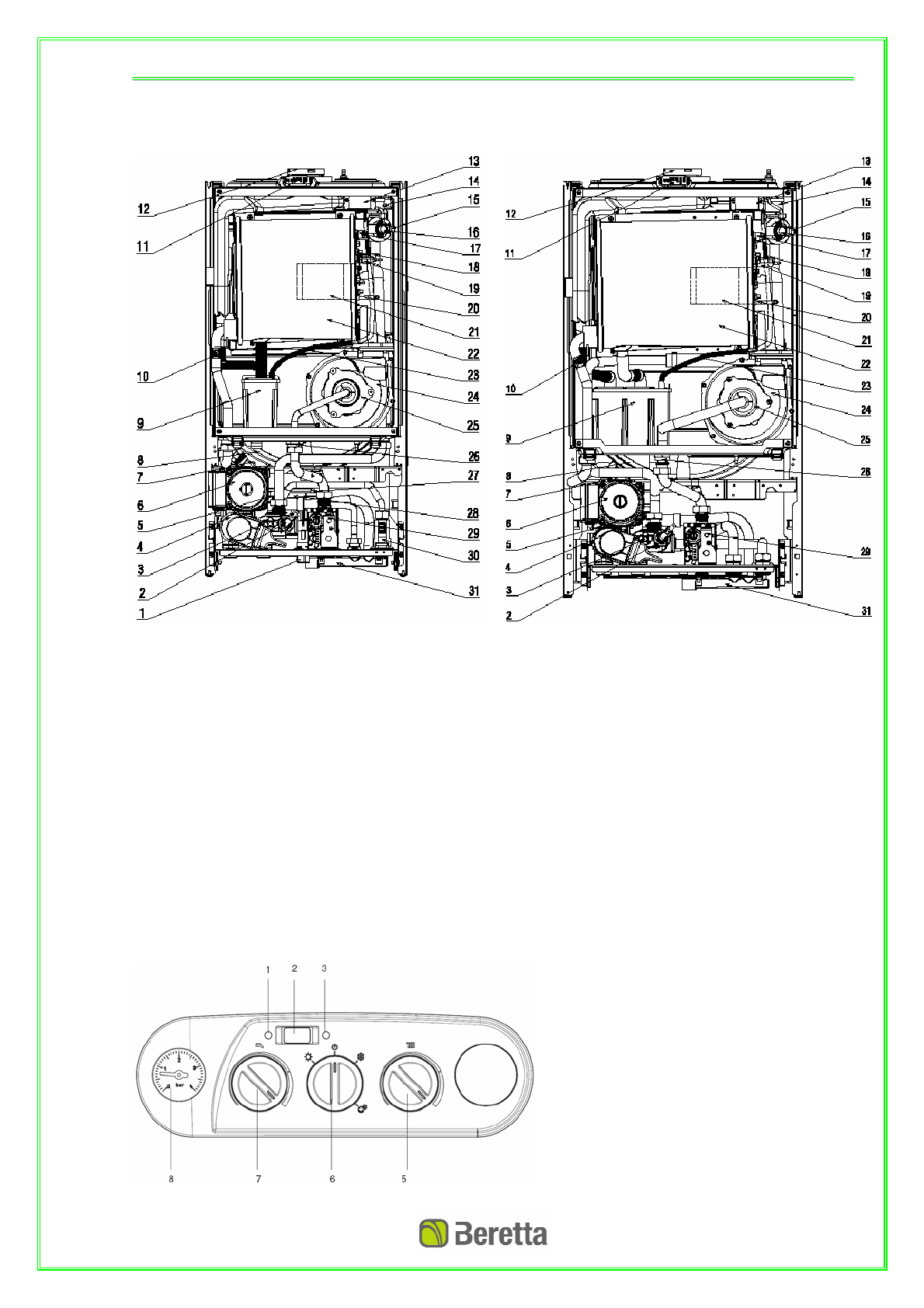

УСТРОЙСТВО
КОТЛА
MYNUTE GREEN r.s.i.
MYNUTE GREEN r.s.i .
1
Кран
подпитки
(
только
для
модели
c.s.i.)
2
Сливной
клапан
3
Гидравлический
прессостат
4
Трехходовой
клапан
5
Предохранительный
клапан
6
Циркуляционный
насос
7
Автовоздушник
8
Расширительный
бак
9
Сборник
конденсата
10
Датчик
NTC
на
обратном
трубопроводе
11
Штуцер
отбора
проб
для
анализа
дымовых
газов
12
Патрубок
дымовых
газов
13
Трансформатор
розжига
14
Верхний
клапан
для
выпуска
воздуха
15
Датчик
NTC
на
прямом
трубопроводе
16
Предельный
термостат
17
Термостат
горелки
18
Электрод
обнаружения
пламени
19
Электрод
розжига
20
Датчик
уровня
конденсата
21
Горелка
22
Главный
теплообменник
23
Штуцер
автовоздушника
24
Вентилятор
25
Смеситель
26
Газовая
форсунка
27
Датчик
NTC
ГВС
(
только
для
модели
c.s.i)
28
Теплообменник
ГВС
(
только
для
модели
c.s.i)
29
Газовый
клапан
30
Датчик
протока
(
только
для
модели
c.s.i.)
31
Сливной
коллектор
ПАНЕЛЬ
УПРАВЛЕНИЯ
1 –
индикатор
наличия
пламени
2 –
двухпозиционный
дисплей
3 –
индикатор
наличия
неисправности
5 –
регулятор
температуры
в
контуре
отопления
6 –
ручка
выбора
режима
работы
7 –
регулятор
температуры
в
контуре
ГВС
(*)
8 –
манометр
(*) –
в
котлах
Mynute Green r.s.i.
ручка
активирована
только
при
управлении
бойлером
-
аккумулятором
через
датчик
NTC.
