19
IT
FR
RUS
ENG
называемой зоны отражения для
избежания проблем при растворении в
атмосфере продуктов сгорания.
–
на трубу нельзя устанавливать
механические средства вытяжки;
–
в трубах, проходящих через жилые
помещения или прислоненных к
таковым, должна быть устранена
возможность сверхдавления.
2.5.1
Размеры дымохода
Правильный выбор размера дымохода
является основным условием хорошего
функционирования котла.
Для расчета полезного сечения дымовой
трубы необходимо обратиться к норме UNI
9615 -90.
Основными факторами, которые нужно
иметь в виду для расчетов сечения,
являются теплоотдача, тип топлива,
процентный состав CO2, максимальный
выброс дыма при номинальной нагрузке,
температура дыма, состояние внутренней
поверхности трубы, влияние на давление
тяги параметров внешней температуры и
высоты, расположения объекта.
2.6
ЭЛЕКТРИЧЕСКОЕ
ПОДКЛЮЧЕНИЕ
В комплекте с котлом находится
питающий кабель, который в случае
повреждения должен быть приобретен у
BAXI. Питание должно быть осуществлено
от однофазной электросети 230 В – 50 Гц
через общий выключатель с плавким
предохранителем, расстояние между
контактами не менее 3 мм. Используемый
термостат помещения должен быть II
класса, как это предписано нормой EN
607301 (чистый электрический контакт).
ПРИМЕЧАНИЕ: Аппарат должен быть
заземлен.
BAXI снимает с себя всякую
ответственость за нанесение вреда
людям в следствие отсутствия
заземления котла.
Прежде чем начать любую операцию на
электропанели, необходимо отключить
электропитание.
2.6.1
Электрическое подсоединение
RVA43.222 (опция)
В э л е к т р о с хе м е п р ед в и д и т с я с е р и я
контактов, выделенных красным, черным
и коричневым цветами, для установки
опциональной подстанции (Чертеж 5).
П ол я р и з а ц и я э т и х ко н та к т о в н е
допускает ошибок в последовательности.
Для того, чтобы установить подстанцию,
нужно подсоединить контакты и убрать из
к л е м м н о й ко р о б к и м о с т ы 4 - 5 и 11- 12
(указанные жирным шрифтом на Чертеже
6). Подстанция позволяет использование
з о н д а ( п р о б н о го э л е к т р од а ) и з о н д а
с о с т о я н и я о к р у ж а ю щ е й с р ед ы , ч ь и
с о ед и н и т е л и , п ол я р и з о в а н н ы е и
о т м е ч е н н ы е ц в е та м и , н а ход я т с я в
упаковке внутри командной панели.
Tetto piano
0,50 m
0,50 m
Volume
tecnico
> 5 m
≤
5 m
Colmo
> 1,50 m
≤
1,50 m
Zona di reflusso
1
,50 m
2 m min.
0,50 m
oltr
e il colmo
45
°
Tetto a 45
°
Colmo
> 1,30 m
≤
1,30 m
Zona di reflusso
0,80 m
1
,20 m min.
0,50 m
oltr
e il colmo
30
°
Tetto a 30
°
1
3
4
2
ПЕРЕЧЕНЬ
1
Помехоподавляющий фильтр
2
Соединители подстанции
(черный/красный/коричневый)
3
Устройство
4
Клеммная коробка
Плоская крыша
Техническ
ий объем
Крыша с наклоном в 30°
Крыша с наклоном в 45°
Область отражения
Область отражения
За гребнем крыши
За гребнем крыши
Конек
Конек

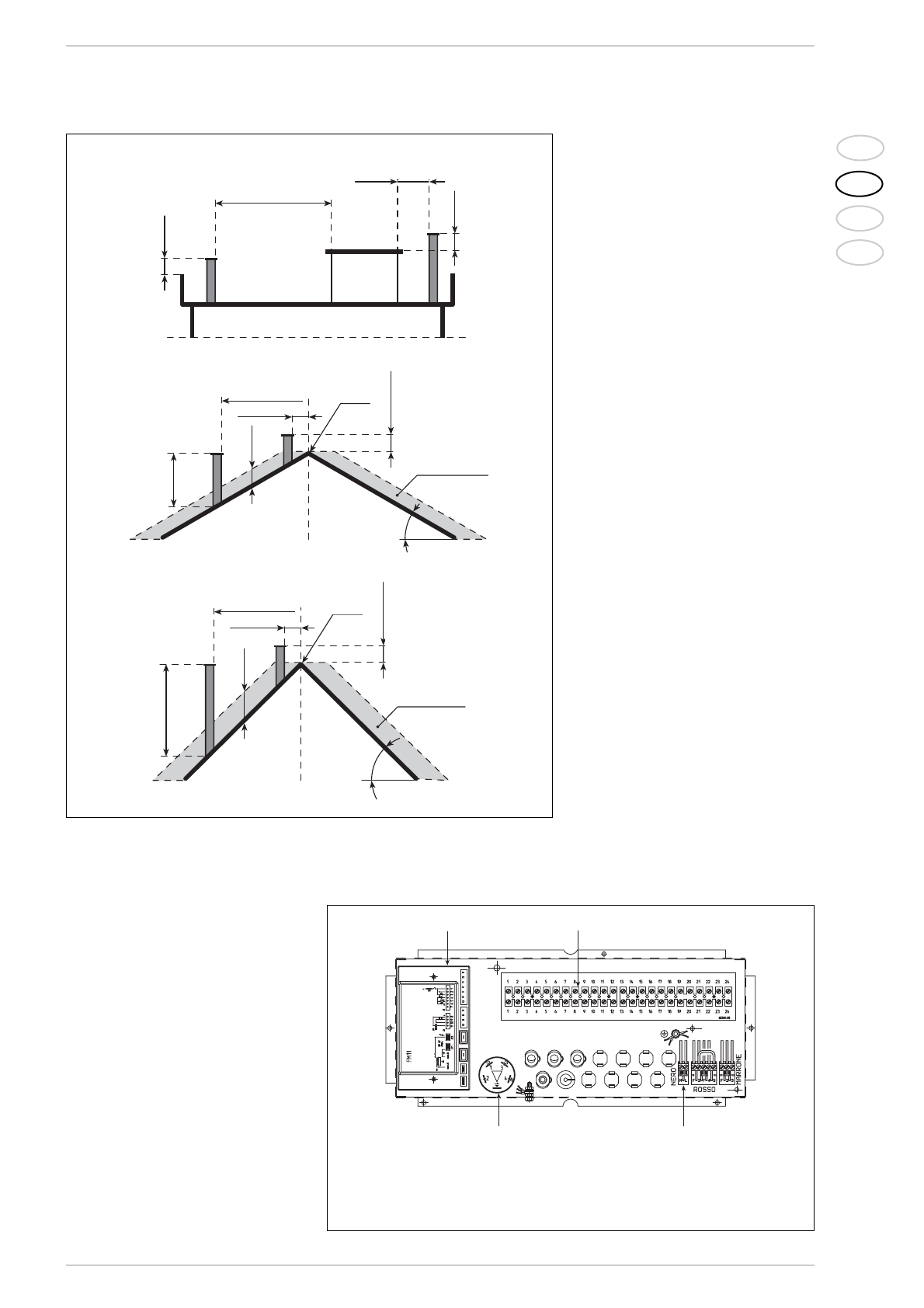

Чертеж 4
Чертеж 5
