22
-
ввинтите
шпильки
(
короткой
стороной
резьбы
)
во
все
резьбовые
отверстия
чугунных
деталей
(
см
.
рис
. 2).
-
установите
выпускной
коллектор
(D)
на
крайнюю
правую
секцию
при
помощи
одной
из
пластин
(A)
(
см
.
рис
. 3
и
4).
-
установите
таким
же
образом
крайнюю
левую
секцию
(
см
.
рис
. 5).
-
установите
на
пол
на
окончательное
место
крайнюю
секцию
,
через
которую
осуществляется
выход
(
в
нашем
примере
левая
секция
),
и
проверьте
центровку
1
забора
во
фланце
"A" (
см
.
рис
. 5).
Другая
крайняя
секция
пока
остается
сдвинутой
(~20
мм
)
для
удобства
монтажа
серединных
секций
(
см
.
рис
. 4).

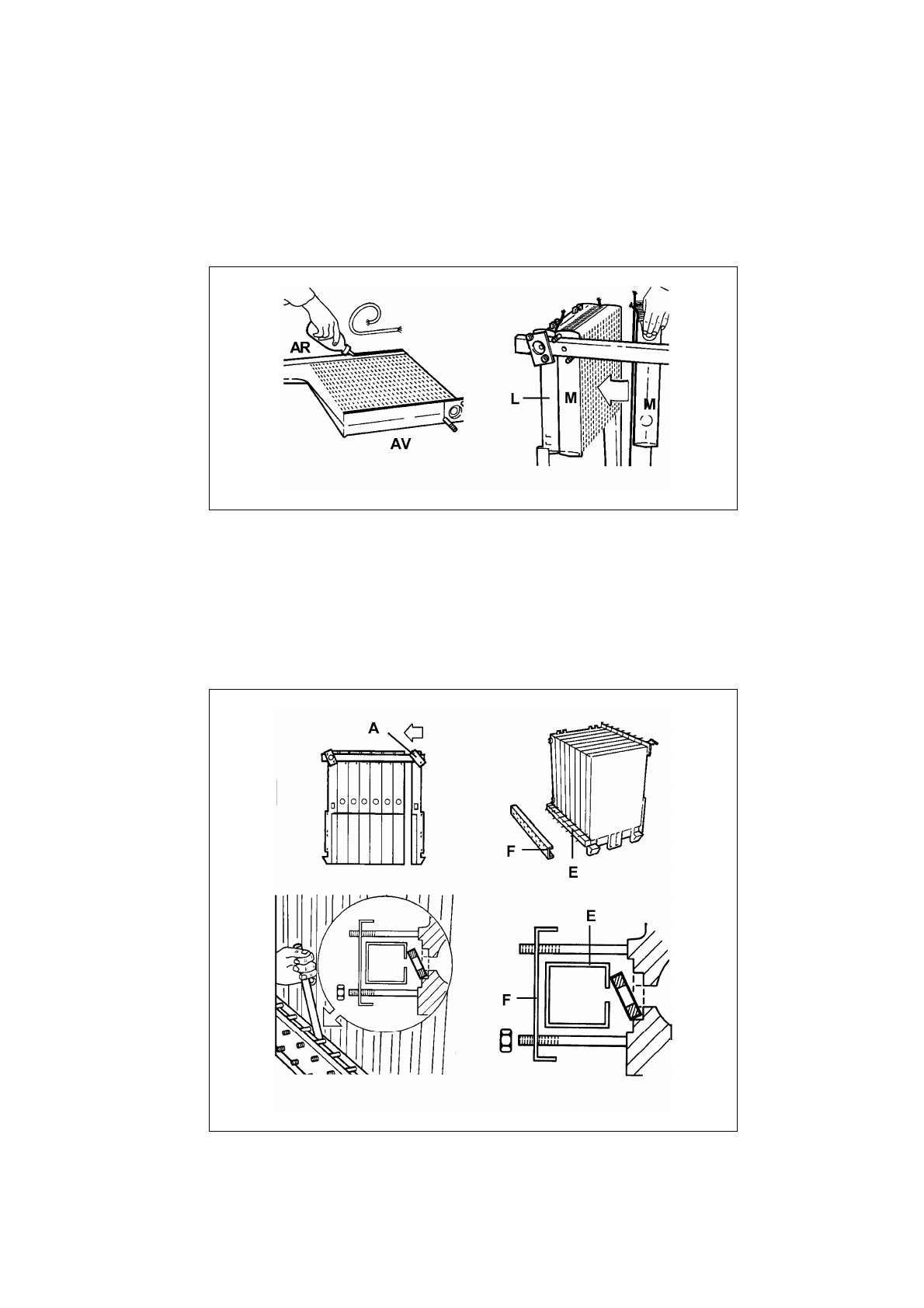

Рис
. 6
-
наклейте
уплотнительные
ленты
из
стекловолокна
в
передние
и
задние
канавки
на
одну
поверхность
каждой
серединной
секции
с
помощью
неопренового
клея
,
поставляемого
в
комплекте
с
котлом
.
Такая
же
операция
проводится
и
с
крайней
правой
секцией
(
излишек
ленты
остается
сверху
) (
см
.
рис
. 6).
-
установите
серединную
секцию
,
опираясь
на
крайнюю
секцию
со
стороны
выхода
и
на
коллектор
.
Повторите
эту
операцию
для
всех
серединных
секций
(
см
.
рис
. 7).
Внимание
:
Необходимо
постоянно
нажимать
на
крайнюю
секцию
в
направлении
стрелки
(
см
.
рис
. 8),
при
установке
последней
секции
слегка
отвернуть
пластину
"A",
прижать
секцию
и
затем
завернуть
пластину
.
Рис
. 11
Рис
. 10
Рис
. 9
Рис
. 8
