38

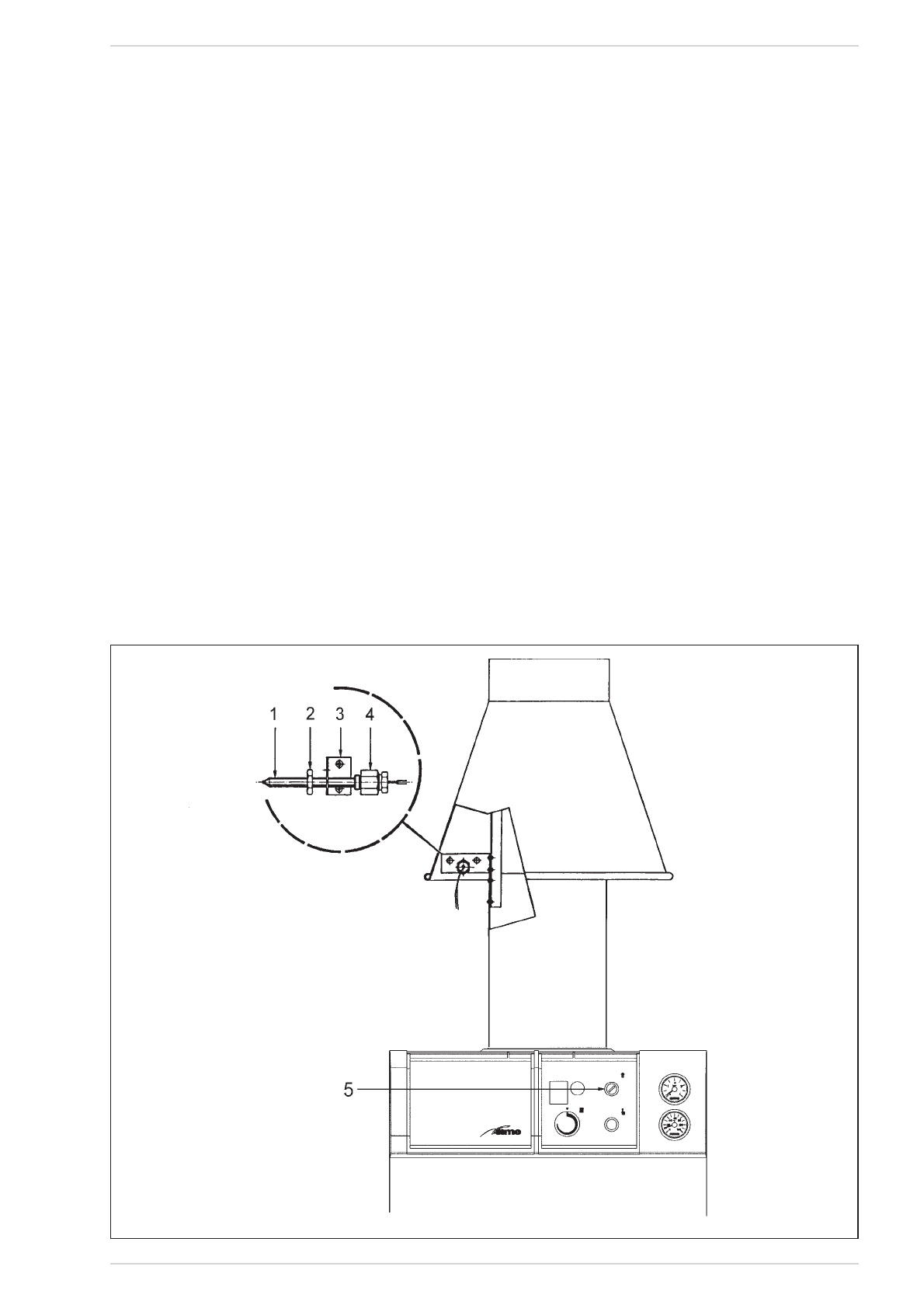

СПЕЦИФИКАЦИЯ

1

Капилляр термостата

2

Контргайка М12

3

Опорный кронштейн капилляра

4

Соединение М12

5

Дымовой термостат

Pис. 6

3.1

УСТРОЙСТВО

ПРОТИВОДЫМОВОЙ
ЗАЩИТЫ (Pис. 6)

Э т о   з а щ и т н о е   у с т р о й с т в о   н а
случай оттока дыма в помещение в
результате выхода из строя или
частичной закупорки дымохода (5).
К о н т р ол ь н о е   у с т р о й с т в о
с р а б а т ы в а е т , б л о к и р у я
фу н к ц и о н и р о в а н и е   га з о в о й
з а с л о н к и ,   е с л и   п р о и с ход и т
н е п р е р ы в н ы й   в ы б р о с   д ы м а   в
помещение и в таком количестве,
что он становится опасен.
Д л я   н о в о го   в к л ю ч е н и я
ко тл о а г р е га та   н е о б ход и м о
о т в и н т и т ь   к р ы ш к у   т е р м о с тата   и
н а ж а т ь   н а   н а ход я щ у ю с я   в н и з у
кнопку.
П р е ж д е   ч е м   в ы п ол н и т ь   э т и
операции, убедитесь, что на пульте
у п р а в л е н и я   о т к л ю ч е н о
напряжение.
Е с л и   у с т р о й с т в о   п о с т о я н н о
в к л ю ч а е т с я ,   н е о б ход и м о
тщательно проверить дымоход и
п р и   п о м о щ и   н е о б ход и м ы х
м од и ф и к а ц и й   с д е л а т ь   е го

функционирование эффективным.

В моделях

“RX 37÷55 TP”

капилляр

д ы м о в о го   т е р м о с та та ,
расположенный на задней стенке
ко тл о а г р е га та ,   д ол же н   б ы т ь
в с та в л е н   в   о т в е р с т и е

ø

12 , 5

о п о р н о го   к р о н ш т е й н а
противонагнетателя и прикреплен
к нему при помощи соединения или
ко н т р га й к и   М 12 ,   у же
установленных на капилляре.

Примечание:
К а т е го р и ч е ск и   в о с п р е щ а е т с я
о т к л ю ч а т ь ,

у б и р а т ь   и л и

выводить из строя контрольное
устройство. В противном случае
у т р а ч и в а е т с я   п р а в о   н а
гарантийное обслуживание.
Д л я   е г о   ко н т р ол я   и   з а м е н ы
о б р а щ а й т е с ь   в
специализированную техслужбу.

3.2

КОМПОНЕНТЫ
И КОМПЛЕКТУЮЩИЕ

В   га з о в о м   к л а п а н е   S I T   8 2 0   m V

сосредоточены в едином блоке все
н е о б ход и м ы е   у с т р о й с т в а   д л я
в ы п ол н е н и я   р а з л и ч н ы х
автоматических и ручных функций
для регулировки и безопасности
газового котла.
Этот клапан, на который подается
н а п р я же н и е ,   ге н е р и р у е м о е
т е р м о э л е м е н т о м ,   м ож н о
использовать с любым типом газа.
В   к л а п а н е   S I T   8 2 0   m V
с о с р ед о т о ч е н ы   с л ед у ю щ и е
компоненты:
-  П р ед ох р а н и т е л ь н ы й   к л а п а н   с

защитой пламени на запальной
горелке;

-   А в т о м а т и ч е с к и й   о т с е к а ю щ и й

клапан на главной горелке;

- Ре г у л и р о в о ч н ы й   к л а п а н

д а в л е н и я / р а с ход а   з а п а л ь н о й
горелки;

- Ре г у л я т о р   д а в л е н и я   га з а

основной горелки;

-  Кнопка блокировки подачи газа

к   о с н о в н о й   го р е л ке   и   к
запальной горелке.

3

ХАРАКТЕРИСТИКИ
