SLIM i – iN
руководство
для
технического
персонала
21
газовые
напольные
котлы
9.4.
ПРИСОЕДИНЕНИЕ
БОЙЛЕРА
BAXI SLIM UB 80-120 INOX
Для правильного присоединения бойлера к котлу выполните следующие операции, руководствуясь также
инструкциями, прилагаемыми к бойлеру:
•
Получить доступ к клеммной колодке в соответствии с разделом 5.1 «Электрическое присоединение котла. Доступ
к клеммной колодке электропитания».
•
Присоединить 5-жильный кабель, поставляемый с бойлером, к переключателю А8 электронной платы и к
контактам 1 и 2 разъема М2 (черно-красный провод), предварительно удалив электрическое сопротивление. По
завершении данной операции присоединить клемму заземления (см. рис. 14).
•
Сместить один из концов желтой перемычки «Программатор ГВС» с зажима 5 на зажим 6 разъема М2 (активация
функции ГВС).
•
Провести кабель по соответствующим кабеледержателям и зафиксировать шестиполюсный разъем в задней части
котла при помощи соответствующих винтов, поставляемых в комплекте, предварительно сняв крышки с разъема.
Датчик
ГВС
•
Присоединить датчик ГВС к зажимам Т1 и Т2 шестиполюсного разъема и установить датчик в колбу бойлера
(колба для термостата).
Насос
бойлера
•
Присоединить насос бойлера к зажимам шестиполюсного разъема при помощи кабеля (рекомендуется
трехжильный кабель, сечением 0,75 мм
2
)
•
Закрыть крышки шестиполюсного разъема.
см
.
также
рис
. 12
SB =
датчик
бойлера
UB =
накопительный
бойлер
PS =
насос
бойлера

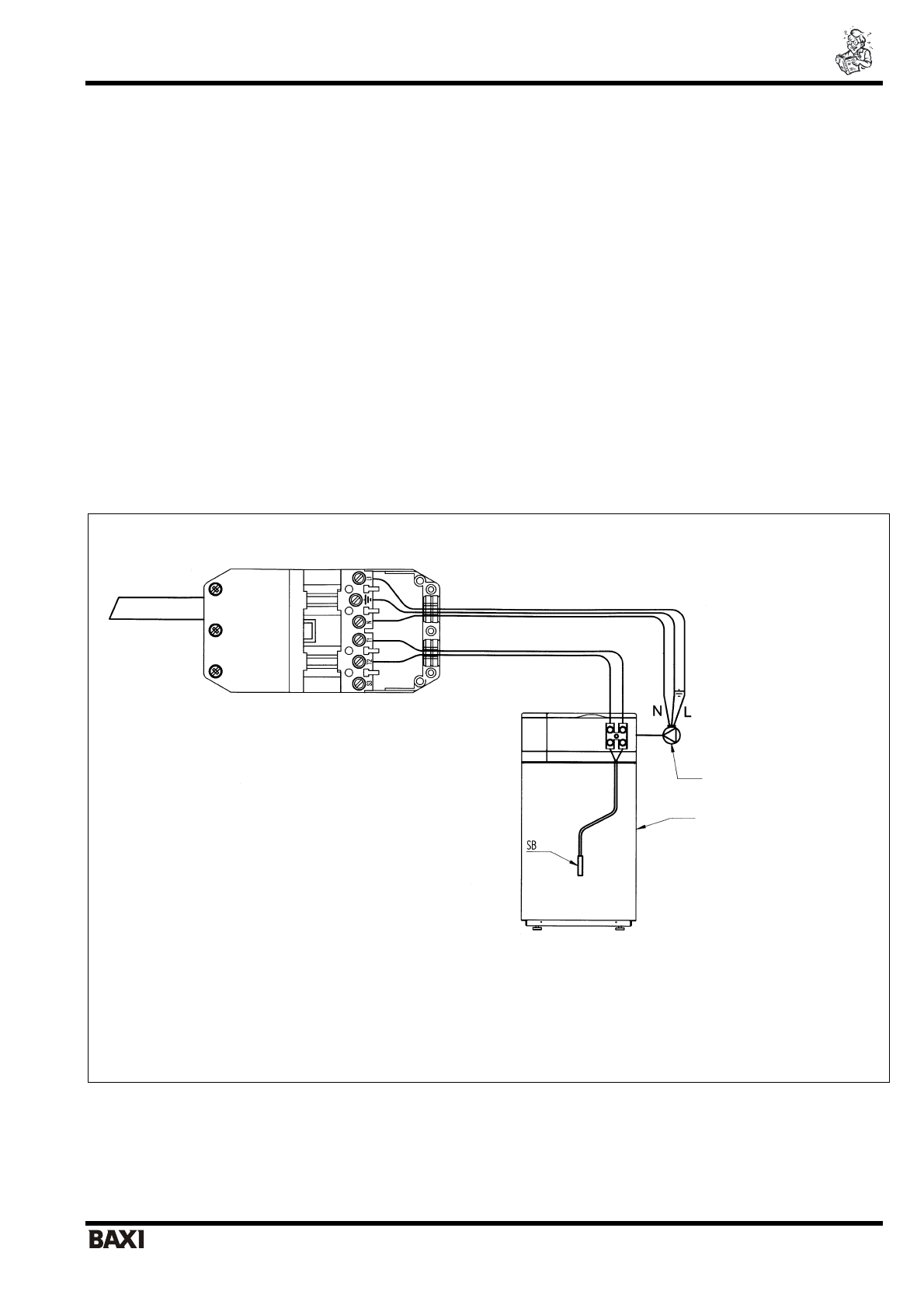

Рис
. 14:
Электрическое
присоединение
для
бойлера
Slim UB 80-120 INOX
насос
бойлера
накопительный
бойлер
