Nuvola 3 Comfort HT
руководство
для
технического
персонала
19
газовые
настенные
котлы
15.
Установка
дымохода
и
воздуховода
Ниже
описываются
аксессуары
,
поставляемые
с
котлом
и
обеспечивающие
простую
установку
котла
.
Котел
специально
спроектирован
с
возможностью
подсоединения
к
коаксиальной
системе
труб
забора
воздуха
–
отвода
продуктов
сгорания
(
с
вертикальным
и
горизонтальным
расположением
труб
).
При
помощи
специального
раздвоителя
отвод
продуктов
сгорания
может
осуществляться
и
по
раздельным
трубам
.
Если
используются
аксессуары
других
фирм
,
необходимо
,
чтобы
они
были
сертифицированы
для
данного
типа
использования
и
потеря
напора
в
них
не
превышала
100
Ра
.
Обратите
внимание
при
монтаже
следующих
дымоходов
и
воздуховодов
:
С
13,
С
33
Наконечники
дымоходов
сдвоенных
выпускных
трубопроводов
должны
быть
размещены
внутри
квадрата
стороной
в
50
см
.
Подробные
указания
даны
в
инструкциях
к
отдельным
аксессуарам
.
С
53
Наконечники
дымоходов
и
воздуховодов
нельзя
размещать
на
противоположных
стенах
здания
.
С
63
Максимальная
потеря
напора
в
трубопроводах
не
должна
превышать
100
Ра
.
Трубопроводы
должны
быть
сертифицированы
для
данного
типа
применения
при
температурах
выше
100
º
С
.
Наконечник
дымохода
должен
быть
сертифицирован
согласно
соответствующим
нормам
и
правилам
.
С
43
,
С
83
Дымоход
или
дымовая
труба
должны
быть
пригодны
для
данного
применения
.
ВНИМАНИЕ
:
для
безопасной
работы
котла
необходимо
,
чтобы
трубы
отвода
продуктов
сгорания
были
хорошо
зафиксированы
на
стенах
с
помощью
специальных
кронштейнов
.

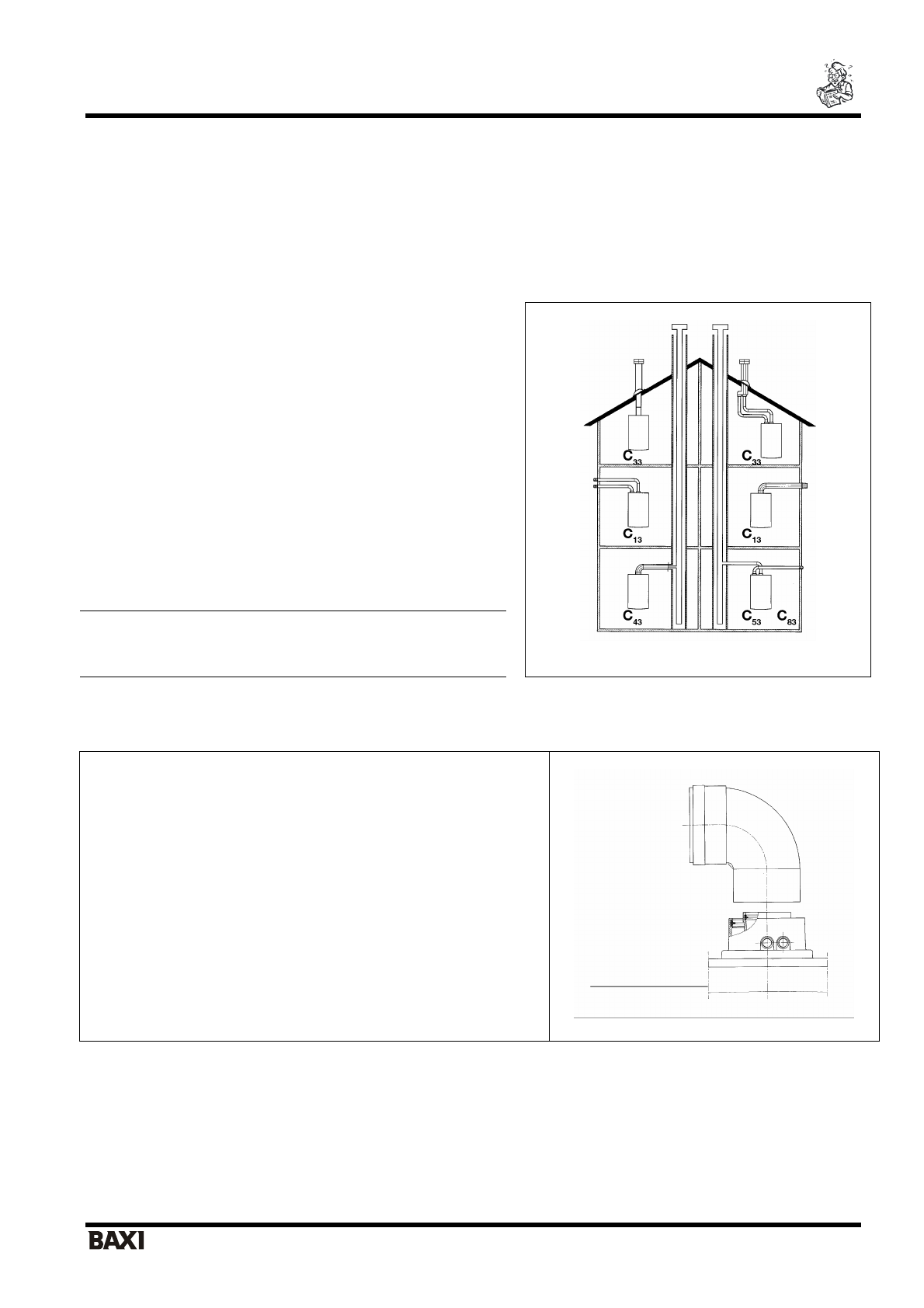

Рис
.8
…
коаксиальный
дымоход
(
концентрический
).
Этот
тип
трубопровода
позволяет
отводить
сгоревшие
газы
наружу
и
забирать
воздух
для
горения
снаружи
здания
,
а
также
присоединяться
к
общему
дымоходу
(LAS -
система
).
90°
коаксиальный
изгиб
позволяет
присоединять
котел
к
дымоходу
в
любом
направлении
,
поскольку
он
может
поворачиваться
на
360°.
Кроме
того
,
он
может
использоваться
в
качестве
дополнительного
в
сочетании
с
коаксиальной
трубой
или
с
45°
изгибом
.
Если
выход
дымохода
расположен
снаружи
,
воздуховод
должен
выступать
из
стены
не
менее
чем
на
18
мм
с
тем
,
чтобы
на
него
герметично
установить
алюминиевую
погодную
насадку
во
избежание
попадания
воды
.
Обеспечьте
наклон
трубы
в
сторону
улицы
- 1
см
на
каждый
метр
ее
длины
.
90°
изгиб
сокращает
возможную
полную
длину
трубы
на
1
м
.
45°
изгиб
сокращает
возможную
полную
длину
трубы
на
0,5
м
.
коаксиальная
выходная
муфта
