РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

71.07031.02 - RU

Обратите внимание!

 При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в

месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

Элект р о б е з опасно с ть котла г арантируе тся только при правильном з а з емлении в со отв е тс твии с дейс тву ющими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм

2

 и максимальным диаметром 8мм.

…доступ к клеммной колодке электропитания

•   двухполюсным выключателем отключите подачу питания к котлу;

•  отвинтите два винта, крепящих панель управления к котлу;

•  поверните панель управления;

•  для доступа к контактам снимите крышку (рис. 9).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).

Внимание:

убедитесь в соблюдении правильной полярности

L

(фаза) -

N

(нейтраль).

Обозначение клемм

(L) =

фаза

, коричневый провод

(N) =

нейтраль

, голубой провод

    =

земля

, желто-зеленый

(1) (2) =

клеммы подключения комнатного термостата

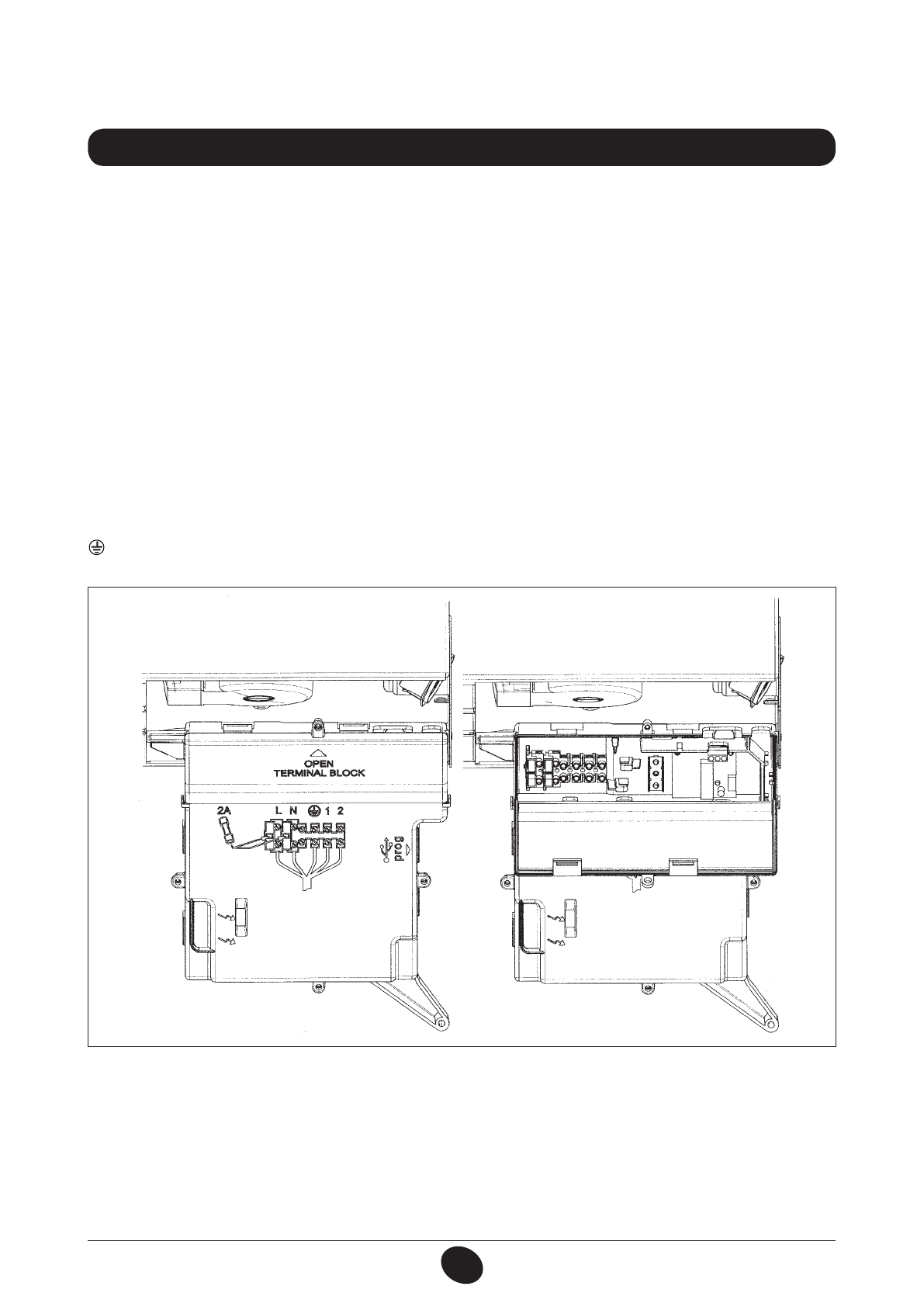

Рис.9
