background image

LUNA

SILVER SPACE

руководство

для

технического

персонала

28

газовые

настенные

котлы

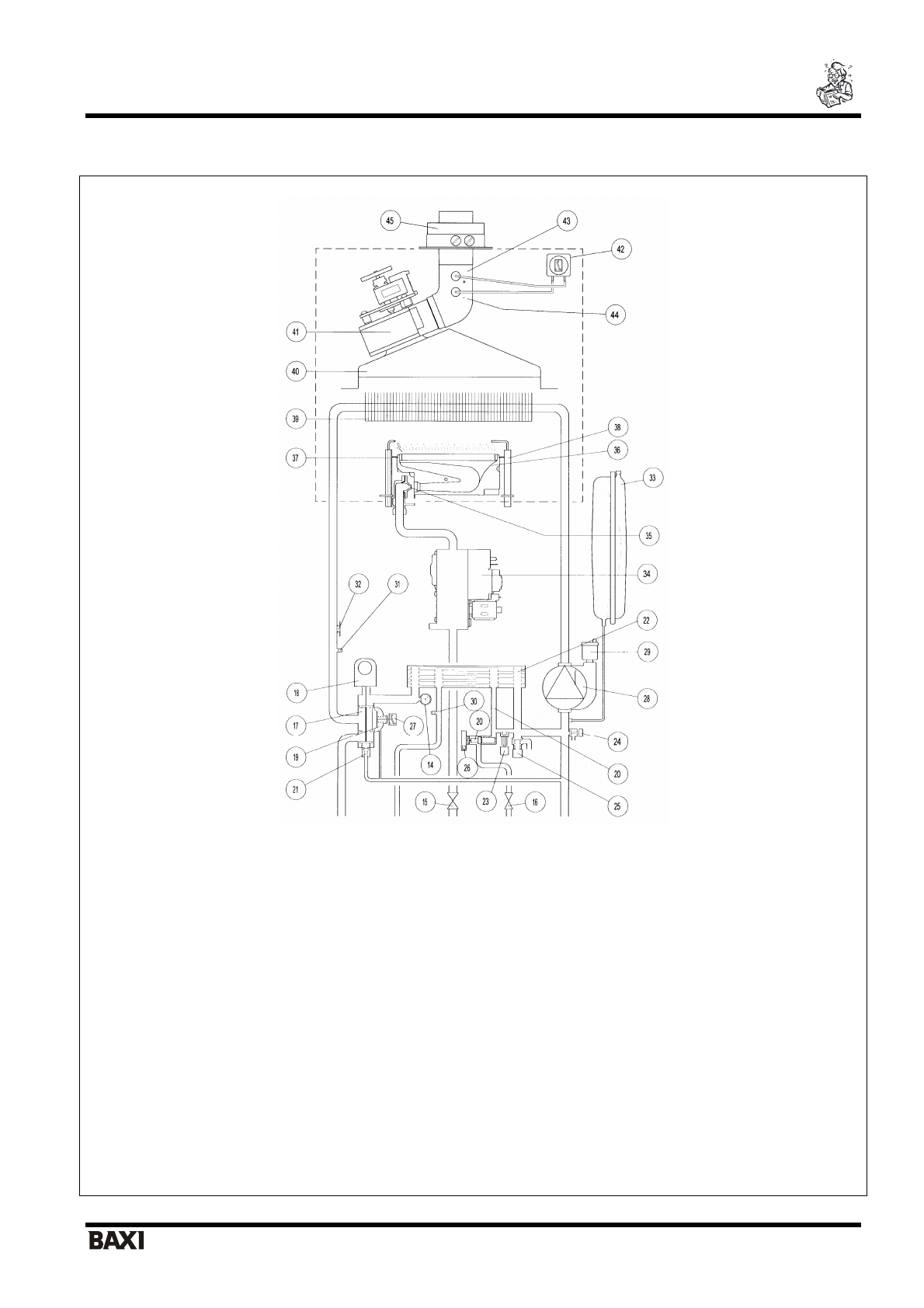

16.

Функциональная

схема

LUNA SIVER SPACE 240 Fi – 310Fi

Рис

.16

Обозначения

:

14-

манометр

15-

запорный

газовый

кран

16-

запорный

кран

с

фильтром

на

входе

холодной

воды

17-

гидравлический

трехходовой

клапан

18-

мотор

трехходового

клапана

19-

дифференциальный

прессостат

работы

насоса

20-

устройство

Вентури

с

фильтром

21-

автоматический

бай

-

пасс

22-

пластинчатый

теплообменник

системы

ГВС

23-

кран

заполнения

котла

24-

кран

слива

воды

из

котла

25-

сбросной

предохранительный

клапан

системы

отопления

26-

микропереключатель

приоритета

контура

ГВС

27-

микропереключатель

дифференциального

прессостата

работы

насоса

28-

насос

с

автоматическим

воздухоотводчиком

29-

автоматический

воздухоотводчик

30-

датчик

температуры

контура

ГВС

31-

датчик

температуры

контура

отопления

32-

термостат

перегрева

33-

расширительный

бак

34-

газовый

клапан

35-

рампа

подачи

газа

с

форсунками

36-

горелка

37-

электрод

зажигания

38-

электрод

контроля

пламени

39-

первичный

теплообменник

40-

дымовой

колпак

41-

вентилятор

42-

датчик

тяги

–

пневмореле

43-

точка

положительного

давления

44-

точка

отрицательного

давления

возврат

из

системы

отопления

вход

холодной

воды

газ

выход

горячей

воды

подача

в

систему

отопления

камера

сгорания
