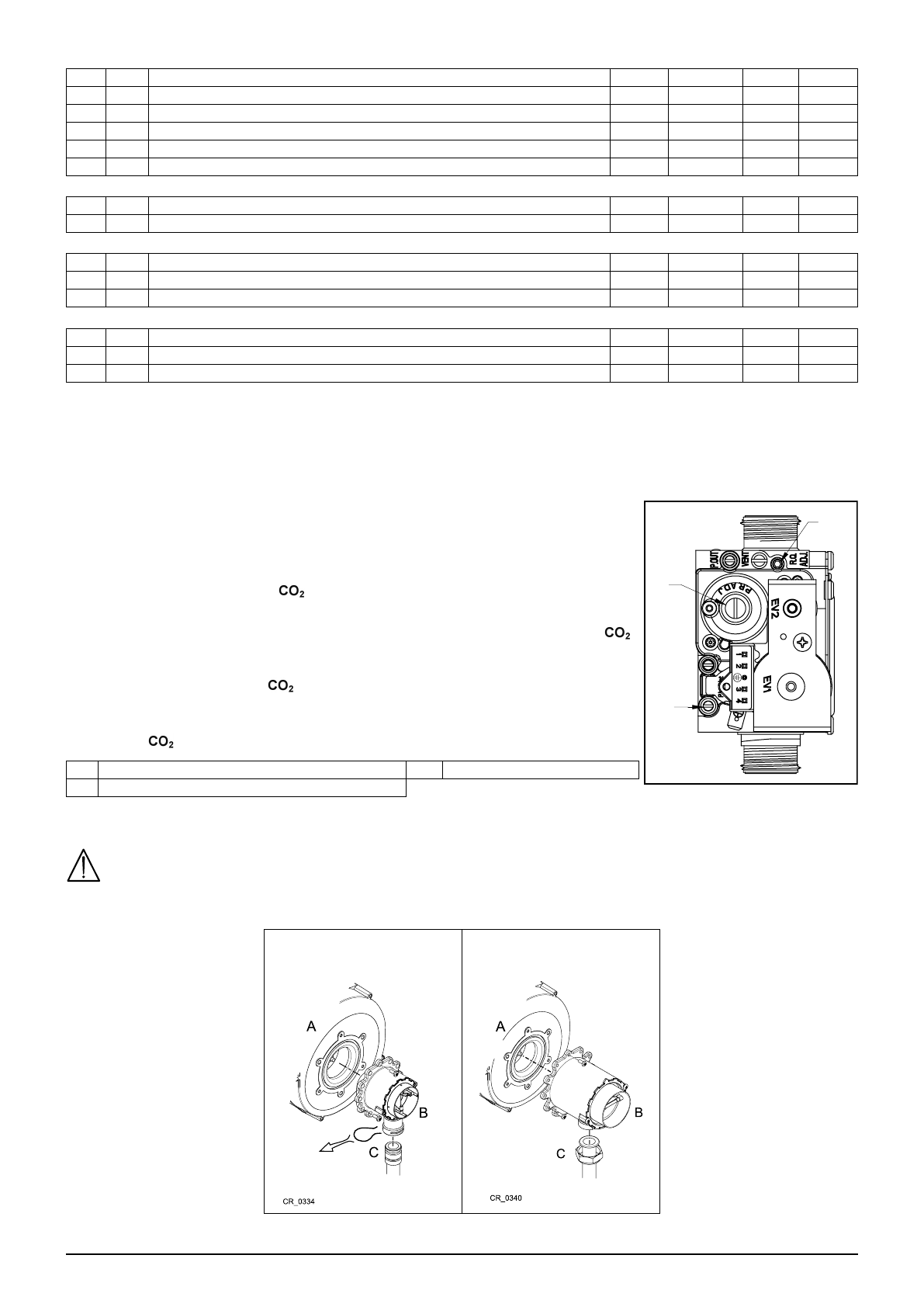

7225066.01 (1-08/15)

16

Р

а

здел УС

Т

АНОВЩИК (ru)



P51

6097

Тип датчика на коллекторе (1= NTC, 2= Pt 1000)

-

2

1

2

P52

6110

Постоянная времени здания (зависит от степени теплоизоляции здания)

часов

15

0

50

P53

6220

Версия программного обеспечения

-

---

0

99

P54

6600

Адрес устройства LPB (связь через шину)

-

1

1

16

P55

6601

Адрес сегмента LPB (связь через шину)

-

0

0

14

P56

6640

Источник часов

-

0

0

3

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

P57

7045

Время, прошедшее после техобслуживания

месяцев

xxx

0

240

P58

6704

Показать / Скрыть внутренний код вторичной неисправности (0=нет)

-

1

0

1

КОНТРОЛЬ ГОРЕЛКИ

P59

9512

Требуемая скорость розжига

об/мин

xxx

0

8000

P60

9524

Требуемая минимальная скорость функционирования

(низкая скорость)

об/мин

xxx

0

8000

P61

9529

Требуемая максимальная скорость функционирования

(высокая скорость)

об/мин

xxx

0

8000

ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ КОТЛОМ









P62

-

Единицы измерения (1=бар, °C – 2=PSI, °F)

-

1

1

2

P63

-

Функционирование панели управления : (1=центральная,  0=локальная)

-

1

0

1

P64

-

Версия программного обеспечения

-

xx

0

999

 см. главу “Аксессуары, не входящие в комплект”

xx

:  значение зависит от версии программного обеспечения

    xxx

 : значение зависит от типа котла

(a)

:



 параметры на передней панели котла (фиксированная панель управления)

    (b)

:  параметры на пульте дистанционного управления







15. КАЛИБРОВКА ГАЗОВОГО КЛАПАНА

Для  проведения  калибровки  газового  клапана,  включить  функцию  калибровки,  как

описано главе 12.2. Необходимо выполнить перечисленные далее действия:



1) Настройка МАКСИМАЛЬНОЙ мощности

Проверить,  что  содержание



  ,  измеренное  в  дымоотводящем  патрубке  при

работающем на максимальной мощности котле, соответствует значению, указанному в

таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (

V

) на

газовом клапане. Повернуть винт по часовой стрелке для уменьшения содержания



и против часовой стрелки для его увеличения (допуск +/- 0,2%).



2) Настройка МИНИМАЛЬНОЙ мощности

Проверить,  что  содержание

  ,  измеренное  в  дымоотводящем  патрубке  при

работающем на минимальной мощности котле, соответствует значению, указанному в

таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (

K

) на

газовом клапане. Повернуть винт в направлении по часовой стрелке для увеличения

содержания

 и против часовой стрелки для его уменьшения (допуск +/- 0,2%).



В

Регулировочный винт  расхода газа

Pi

Патрубок входного давления

K

Регулировочный винт ОТКЛОНЕНИЯ МИНИМУМА



15.1 ЗАМЕНА ГАЗА

В случае перевода котла с метана на пропан (СУГ), перед тем как осуществить регулировку газового клапана согласно

вышеприведенным  указаниям,  замените  блок  Вентури  (B),  как  показано  на  рисунке.  Для  замены  отсоедините

газопроводную  трубку  (закреплена  зажимом  на  моделях  1.35  -  1.50  -1.60  и  резьбовой  гайкой  G1”  на  модели  1.70)

и  отверните  три  винта,  крепящих  фланец.  По  завершении  операции  замены,  убедитесь,  что  не  произошло  утечки  газа.

Измените параметры (скорость вентилятора), как показано в таблице 2 по методике, описанной в главе 14.

LUNA DUO-TEC 1.35-1.50-1.60

LUNA DUO-TEC 1.70
