Luna 3 Comfort AIR
руководство
для
технического
персонала
32
газовые
настенные
котлы

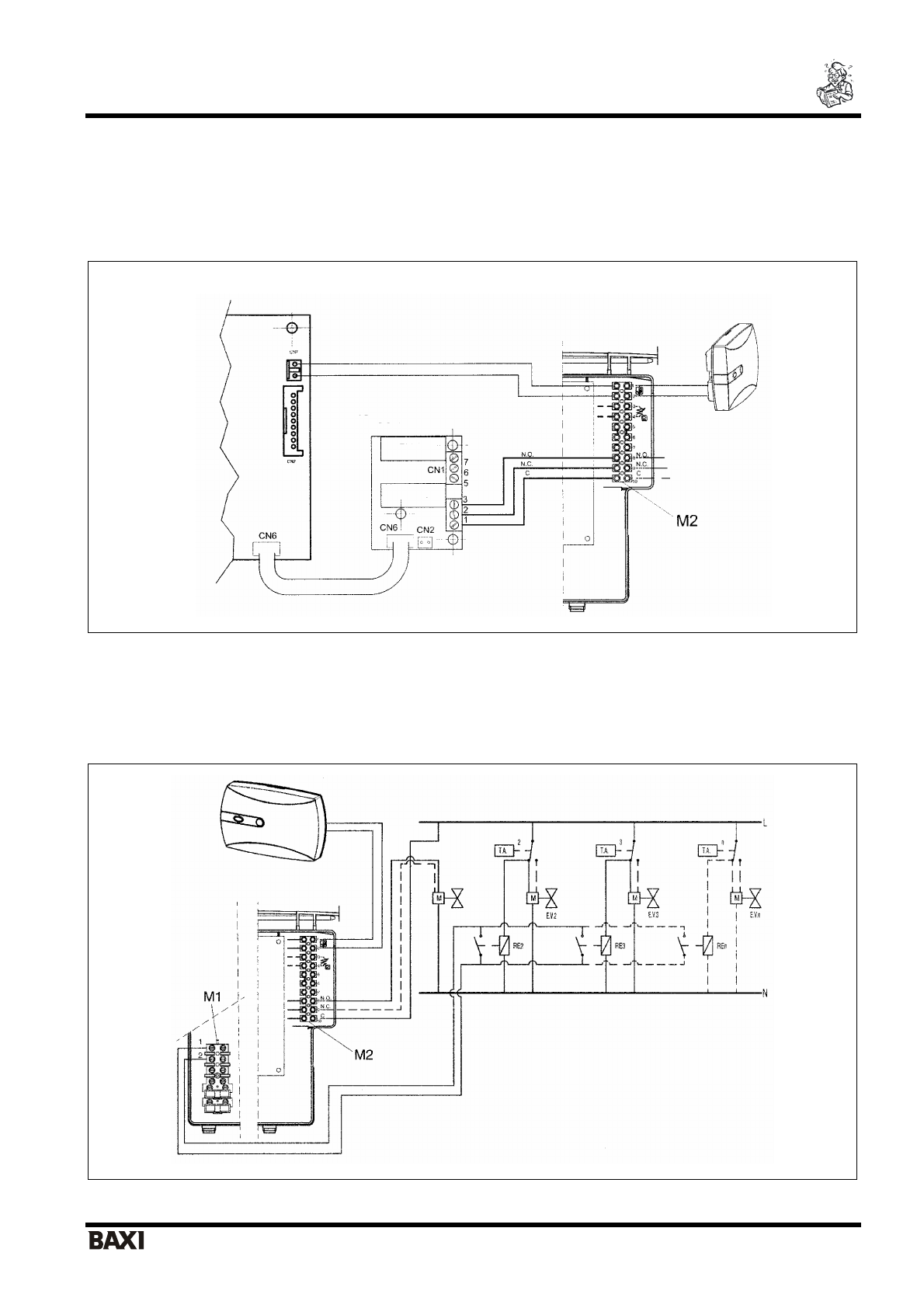

26.
Электрическое
присоединение
зонального
оборудования
.
26.1
Присоединение
релейной
платы
.
Соедините
коннекторы
CN6
электронной
платы
котла
и
релейной
платы
с
помощью
прилагающегося
кабеля
FLAT.
Присоедините
клеммы
1-2-3
коннектора
CN1
к
клеммам
10-9-8
клеммной
колодки
М
2
котла
(
Рис
.18).
Рис
.18
27.2
Присоединение
зонального
оборудования
.
Электрические
контакты
зон
,
не
контролируемых
дистанционной
панелью
управления
,
должны
быть
запараллелены
и
подсоединены
к
клеммам
1-2 «
ТА
»
клеммной
колодки
М
1
(
см
.
рис
.18.1).
Зона
,
контролируемая
дистанционной
панелью
управления
,
управляется
электрическим
клапаном
зоны
1,
как
показано
на
рис
.18.1.
Рис
.18.1
Внимание
:
проверьте
,
чтобы
параметр
F04 = 2
(
как
установлено
на
заводе
-
параграф
20)
Электронная
плата
котла
Релейная
плата
реле
1
реле
2
ЗОНА
2,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА
3,
КОМНАТНЫЙ
ТЕРМОСТАТ
ЗОНА
N,
КОМНАТНЫЙ
ТЕРМОСТАТ
электро
клапан
зона
1
ЗОНА
1,
ПАНЕЛЬ
УПРАВЛЕНИЯ
ЗОНА
1
