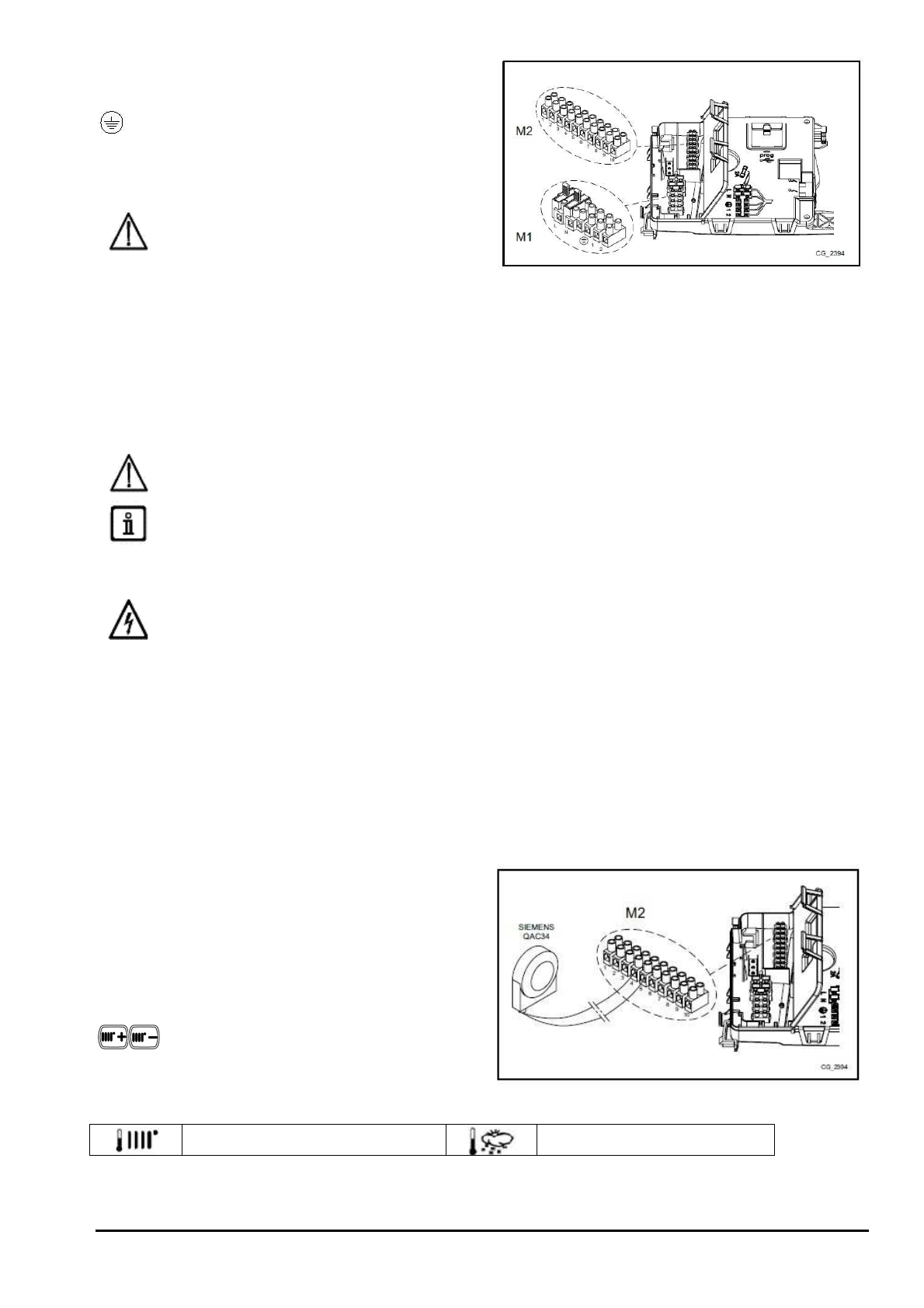

КЛЕММНАЯ КОРОБКА М1
(L) = фаза
(коричневый)
(N) = нейтраль
(голубой)
= земля
(желто-зеленый)
(1)(2)
= контакт для
подключения комнатного
термостата
Необходимо установить перемычку на
клеммах 1-2 колодки М1 в случае, если
комнатный
термостат
не
будет
использоваться или если не подключается
дополнительное устройство удаленного
контроля.
КЛЕММНАЯ КОРОБКА М2
Клеммы 1-2: подключение дистанционной панели управления (низковольтное напряжение),
поставляемой как дополнительное оборудование.
Клеммы 4-5 (общее): подключение уличного датчика температуры (поставляется как дополнительное
оборудование).
Клеммы 3-6-7-8: не используются
Клеммы 9-10: подключение датчика водонагревателя контура водоснабжения.
В случае, если прибор подключается к системе с напольным отоплением, рекомендуется монтаж
предохранительного термостата для защиты системы от перегрева.
Для прокладки соединительных проводов в клеммных коробках использовать специальные
«крепежно-пропускные» отверстия на дне котла.
11.1. ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
Контакты в клеммной коробке М1 находятся под высоким напряжением (230В). Перед
выполнением подключений убедиться, что прибор отключен от сети электропитания. Соблюдать
полярность питания L (фаза) – N (нейтраль).
Для подключения комнатного термостата:
отключить котел от сети электропитания
открыть клеммную коробку
М1
снять перемычку с контактов
1-2
и подключить провода термостата
подключить котел к сети электропитания и убедиться в правильной работе термостата
11.2. ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ, НЕ ВКЛЮЧЕННОЕ В ПОСТАВКУ
11.2.1 ДАТЧИК УЛИЧНОЙ ТЕМПЕРАТУРЫ
Для подключения датчика уличной темпертуры см.
илл. справа (клеммы 4-5), а также инструкции,
поставляемые вместе с датчиком.
ЗАДАНИЕ КЛИМАТИЧЕСКОЙ КРИВОЙ "Kt”
При подключении уличного датчика температуры к
котлу, электронная плата регулирует температуру
на подаче, которая вычисляется в зависимости от
заданного коэффициента
Kt.
Выбрать желаемую
климатическую кривую при помощи клавиш
.
Согласно данным, представленным на
графике в
РАЗДЕЛЕ Е,
выбрать наиболее
подходящую кривую (от 00 до 90).
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ НА ГРАФИКЕ –
РАЗДЕЛ Е
Температура на входе в систему
Наружная температура
Ра
зд
ел
С
П
ЕЦИ
А
ЛИ
С
Т
П
О
У
С
ТА
Н
О
В
КЕ
