РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

26. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

27. ПРИСОЕДИНЕНИЕ ВНЕШНЕГО БОЙЛЕРА

(для моделей 1.24 F – 1.24 – 1.14 F – 1.14)

Датчик NTC контура ГВС и мотор трехходового клапана не входят в комплект поставки аппарата и поставляются отдельно.

ПОДСОЕДИНЕНИЕ ДАТЧИКА БОЙЛЕРА

К котлам моделей 1.24 F – 1.24 – 1.14 F – 1.14 может быть присоединен внешний бойлер.

Присоедините датчик NTC контура ГВС (поставляется отдельно) к клеммам 5-6 клеммной колодки М2.

Чувствительный элемент датчика NTC должен быть помещен в специальную колбу, расположенную внутри бойлера.

Температура горячей бытовой воды (35 °С – 60 °С) устанавливается с панели управления котла с помощью кнопок

+/–

  .

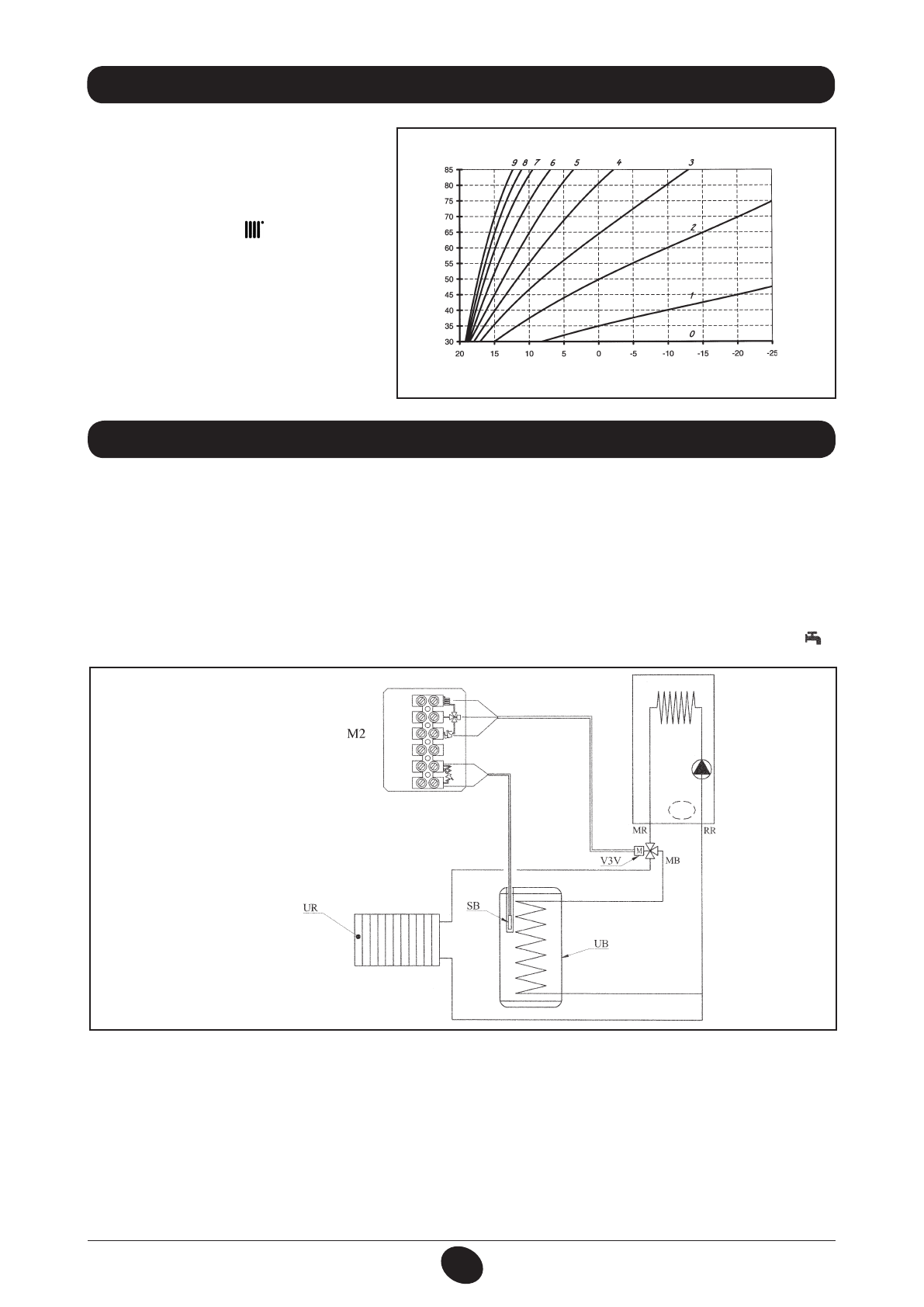

Рис. 13

0807_3101 / C

G_2085

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

UB  – БОЙЛЕР

UR  – СИСТЕМА ЦЕНТРАЛЬНОГО

ОТОПЛЕНИЯ

V3V –ТРЕХХОДОВЫЙ КЛАПАН

M2  – КЛЕММНАЯ КОЛОДКА

SB  – ДАТЧИК ПРИОРИТЕТА ДЛЯ

КОНТУРА ГВС

MR  – ПОДАЧА В СИСТЕМУ

ОТОПЛЕНИЯ

MB  – ПОДАЧА В БОЙЛЕР

RR  – ВОЗВРАТ ИЗ СИСТЕМ

ОТОПЛЕНИЯ / ГВС

ВНИМАНИЕ:

 Проверьте, чтобы параметр

F03 = 03

 (параграф  21).

ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.24 F – 1.24 – 1.14 F – 1.14)

Мотор трехходового клапана и соответствующая проводка входят в комплект и поставляются вместе. Подробные инструкции

о подсоединении трехходового клапана  смотри в руководствах, прилагаемых к комплекту.

Из проводов, которые выходят из приборного

щитка, два провода КРАСНОГО цвета оснащены

и з о л и р о в а н н ы м и   н о ж е в ы м и   к о н т а к т а м и

Подсоединить  датчик уличной температуры к

данным проводам.

При подсоединенном датчике уличной температуры

с помощью кнопок

+/-

 можно установить

заданный коэффициент дисперсии Kt (график 2).

TM  =   температура воды на подаче в систему отопления

Te   =   температура наружного воздуха

График 2

Кривые „kt“

0505_3002

Te

TM
