Luna 3 Comfort
руководство
для
технического
персонала
29
газовые
настенные
котлы
32.
Функциональные
схемы

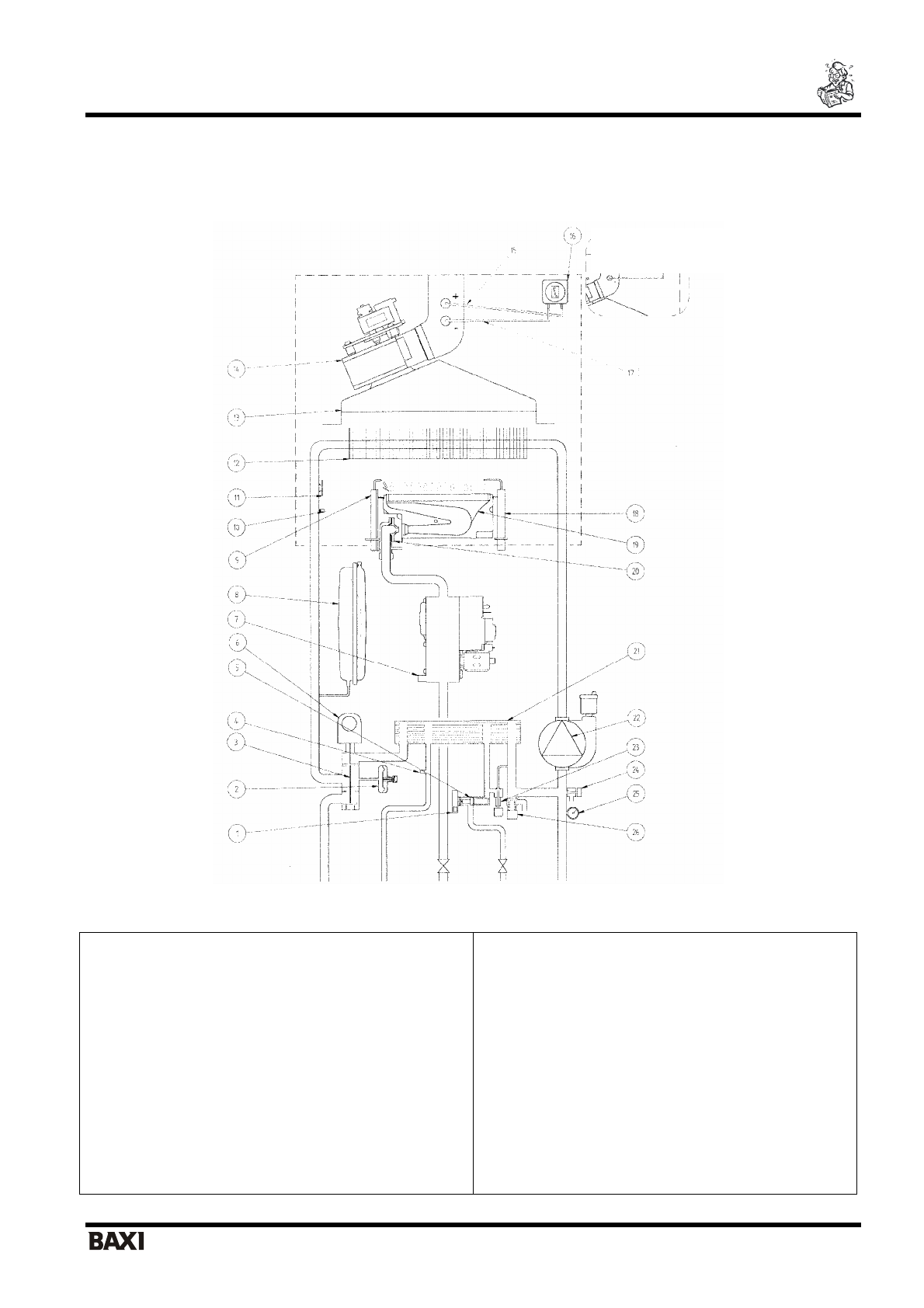

32.1 – 240 Fi – 280 Fi – 310 Fi
Рис
. 24
Обозначения
:
1 -
датчик
приоритета
контура
ГВС
2 -
гидравлический
прессостат
3 -
трехходовой
клапан
4 -
датчик
температуры
(
тип
NTC)
контура
ГВС
5 -
датчик
потока
с
фильтром
и
ограничителем
напора
воды
6 -
мотор
трехходового
клапана
7 -
газовый
клапан
8 -
расширительный
бак
9 -
электрод
зажигания
10 -
датчик
температуры
(
тип
NTC)
контура
отопления
11 -
термостат
перегрева
12 -
первичный
теплообменник
13 -
дымовой
колпак
14 -
вентилятор
15 -
точка
положительного
давления
(
для
моделей
280 Fi - 310 Fi
точка
положительного
давления
должна
быть
закрыта
)
16 -
пневмореле
–
датчик
тяги
17 -
точка
отрицательного
давления
18 -
электрод
контроля
пламени
19 -
горелка
20 -
рампа
подачи
газа
с
форсунками
21 -
пластинчатый
теплообменник
системы
ГВС
22 -
насос
с
автоматическим
воздухоотводчиком
23 -
кран
заполнения
котла
24 -
кран
слива
воды
из
котла
25 -
манометр
26 -
предохранительный
клапан
камера
сгорания
подача
в
систему
отопления
выход
горячей
воды
газ
подача
холодной
воды
возврат
из
системы
отопления
280 Fi – 310 Fi
