5.1
Включение электрокотла
После включения котла на индика-
торе на время 2 сек индицируется
мощность модификации электро-
котла, например
12
кВт
Если в процессе самотестирования не обнаружено неисправностей, то на индикаторе
будут отображаться температура теплоносителя и напряжение сети.
подключении индицируется напряжение на фазе с
от
значения 220В. Например температура +55С и напряжение 218В. Этот режим работы
является
основным
.
При трехфазном
наибольшем отклонением
Через 1 минуту яркость индикации будет снижена до момента, пока пользова-
тель не нажмет любую кнопку, либо не возникнет аварийная ситуация. Если
значение сетевого напряжения выходит за пределы 180-242В, то показатель
напряжения на дисплее будет мигать. Яркость дисплея при этом будет макси-
мальной.
Электрокотел оснащен светодиодной подсветкой, яркость которой можно отрегулиро-
вать. Для этого кнопки
«Вверх»
или
«Вниз»
необходимо нажать и удерживать более 3 сек.
Светодиодный индикатор «Нагрев» в левом нижнем углу дисплея светится, когда включен
хотя бы один из ТЭНов. Если все ТЭНы выключатся, то индикатор погаснет.
нагрев
БАСТИОН
БАСТИОН
температура
Внимание! При запуске котла «на сухую»
возможно перегорание Т ЭНов, что
является негарантийным случаем
.
Убедитесь в отсутствии течи и наличии
теплоносителя в системе отопления. Для
этого проверьте показания манометра в
группе безопасности приборов, которые
должны быть в диапазоне 0,2-0,3 МПа.
В и з у а л ь н о у б е д и т е с ь в
целостности и безопасности
электропроводки и подайте
напряжение на электроко-
т ё л , в к л ю ч и в в в о д н о й
автомат.
0
0.1
0.2
0.3
0.4
0.5
0.6
20
0
87
80
MPa
psi
40
60
0
0.1
0.2
0.3
0.4
0.5
0.6
20
0
87
80
MPa
psi
40
60
15
5.Управление и обслуживание
Электрокотёл
SILVER
i-TRM
сеть
>
3 сек.
Далее на 2 сек отображается
у с т а н о вл е н н а я м а к с и м а л ь н а я
допустимая мощность (см. п.5.2).
После отображения установленных параметров работы котла начинается процесс самотестирования, который
занимает 30 сек. Если проверки всех узлов платы управления котлом дают положительный результат, то на индикато-
ре будет высвечиваться обратный отсчет времени тестирования в секундах от 30 до 0.
Если в процессе самотестирования были обнаружены ошибки, то, вместо обратного отсчёта на индикаторе будут
выведены коды ошибок (см.п.7). Последние 10 секунд тестирования отсчет секунд будет сопровождаться звуковым
сигналом и миганием светодиодов подсветки.
По завершении теста звучит длительный звуковой сигнал и электрокотёл переходит в рабочий режим.
Далее
в течении 2 секунд будет
индицироваться установленная
температура теплоносителя (по
умолчанию +60С° (см. п.5.2.))
Если при включении контакты
термостата разомкнуты, то на 2
сек выводится сообщение
:
OFF
(отображается только в случае
отсутствия перемычки)
1
2
3
4
5
6
7
8
30
сек.
Режим установки ограничения максимальной мощности
электрокотла

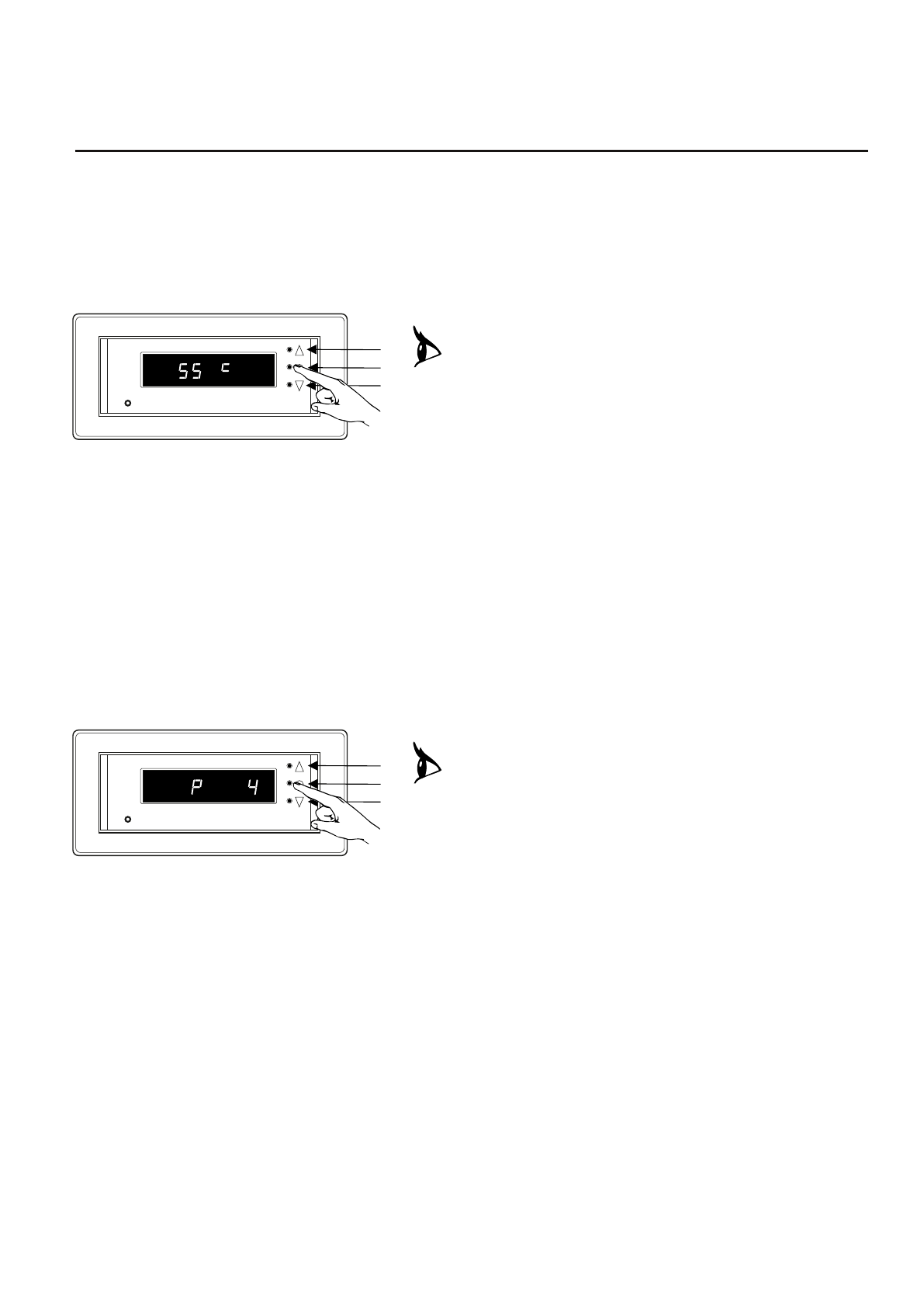

Для изменения
значения температуры теплоно-
сителя
электрокотла:
џ
Нажмите и удерживайте
центральную
кнопку
(2) на время более 3 сек. Котёл перейдет в
режим установки температуры теплоноси-
теля
.
џ
Кнопками
«вверх»
(1)
и
«вниз»
(3)
установите
желаемую температуру теплоносителя.
џ
Нажмите
центральную
кнопку (2), вы перей-
дёте в
режим установки ограничения макси-
мальной мощности
.
џ
Если вы не хотите менять установки ограниче-
ния мак симальной мощности, повторное
нажатие центральной кнопки подтвердит ваш
выбор и выведет из режима программирования.
Вы можете ограничить
максимально допусти-
мую мощность котла
. Для этого:
џ
Нажмите и удерживайте
центральную
кнопку
(2) на время более 3 сек. Котёл перейдет в
режим установки температуры теплоноси-
теля
.
џ
Если вы не хотите менять значение температу-
ры теплоносителя повторно нажмите централь-
ную кнопку (2). Вы перейдёте в
режим установ-
ки максимально допустимой мощности
электрокотла.
џ
Кнопками
«вверх»
(1)
и
«вниз»
(3) установите
желаемую максимальную мощность электро-
котла.
џ
Нажмите
центральную
кнопку (2) для подтвер-
ждения своего выбора и выхода из режима
программирования.
16
5.Управление и обслуживание
Руководство по
эксплуатации, паспорт
сеть
нагрев
БАСТИОН
БАСТИОН
температура
1
2
3
сеть
нагрев
БАСТИОН
БАСТИОН
температура
1
2
3
5
.2
Режимы установки температуры теплоносителя и
максимальной мощности электрокотла
Режим установки температуры теплоносителя
