Руководство для технического персонала

16

1 -

патрубок замера давления газа;

2 -

винт с уплотнением;

5 -

входной патрубок газового узла.

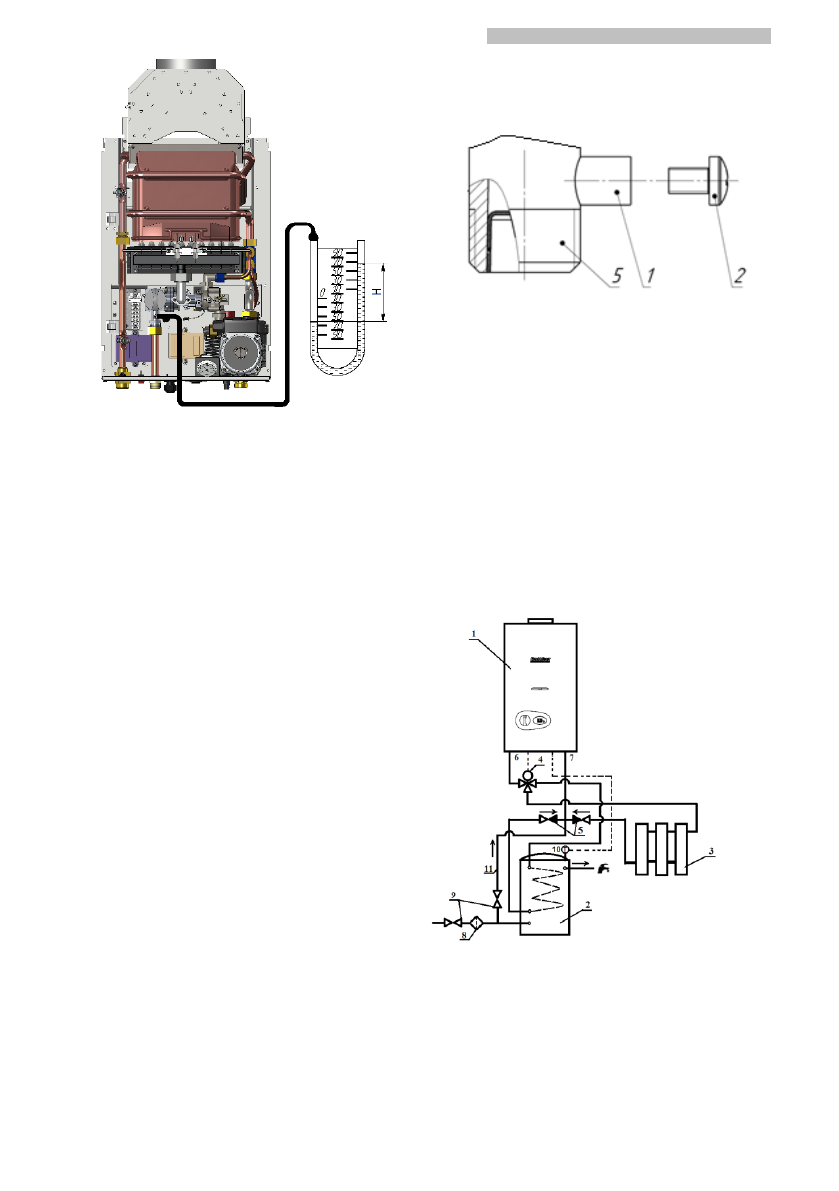

Рис. 7. Подключение дифманометра

7.9

Дополнительные возможности (опции)

7.1.1.

Подключение комнатного термостата

Для  более  эффективной  работы  котел  имеет  возможность  подключения  комнатного  термо-

стата, который устанавливается в отапливаемом помещении.

Комнатный термостат и соединительный кабель входят в комплект к котлу.
Для  установки  термостата  необходимо  удалить  перемычку  с  соответствующих  разъёмов  и

подключить к ним провода комнатного термостата (см. Приложение 3, стр. 24)

7.1.2.

Подключение  бойлера  кос-

венного нагрева

К  данному  котлу  можно  подклю-

чить  бойлер  косвенного  нагрева  (далее
–  бойлер,  см.  Рис.  8),  для  чего  необхо-
димо

использовать

дополнительное

оборудование:  трёхходовой  кран,  реле
управления

трехходовым

клапаном,

термостат  и  термореле  85  ºC  (датчик
перегрева).

Представленная  на  рис.  9  схема

носит  рекомендательный  характер  и
используется  как  основа  для  проектиро-
вания.

1 -

котёл;

2 -

бойлер;

3 -

система центрально-
го отопления;

4 -

трёхходовой клапан;

5 -

обратный клапан;

6 -

выход из котла;

7 -

вход в котёл;

8 -

фильтр;

9 -

вентиль запорный;

10 -

датчик температуры бака;

11 -

подпиточная линия.

Рис. 8

.

Схема гидравлического присоединения

бойлера
