1-

газоподводящий патрубок;

2-

патрубок для отвода продуктов

сгорания;

 3-

подводящий патрубок

теплоносителя;

4-

отводящий патрубок

теплоносителя;

5-

подводящий патрубок горячего

водоснабжения;

6-

отводящий патрубок горячего

водоснабжения.

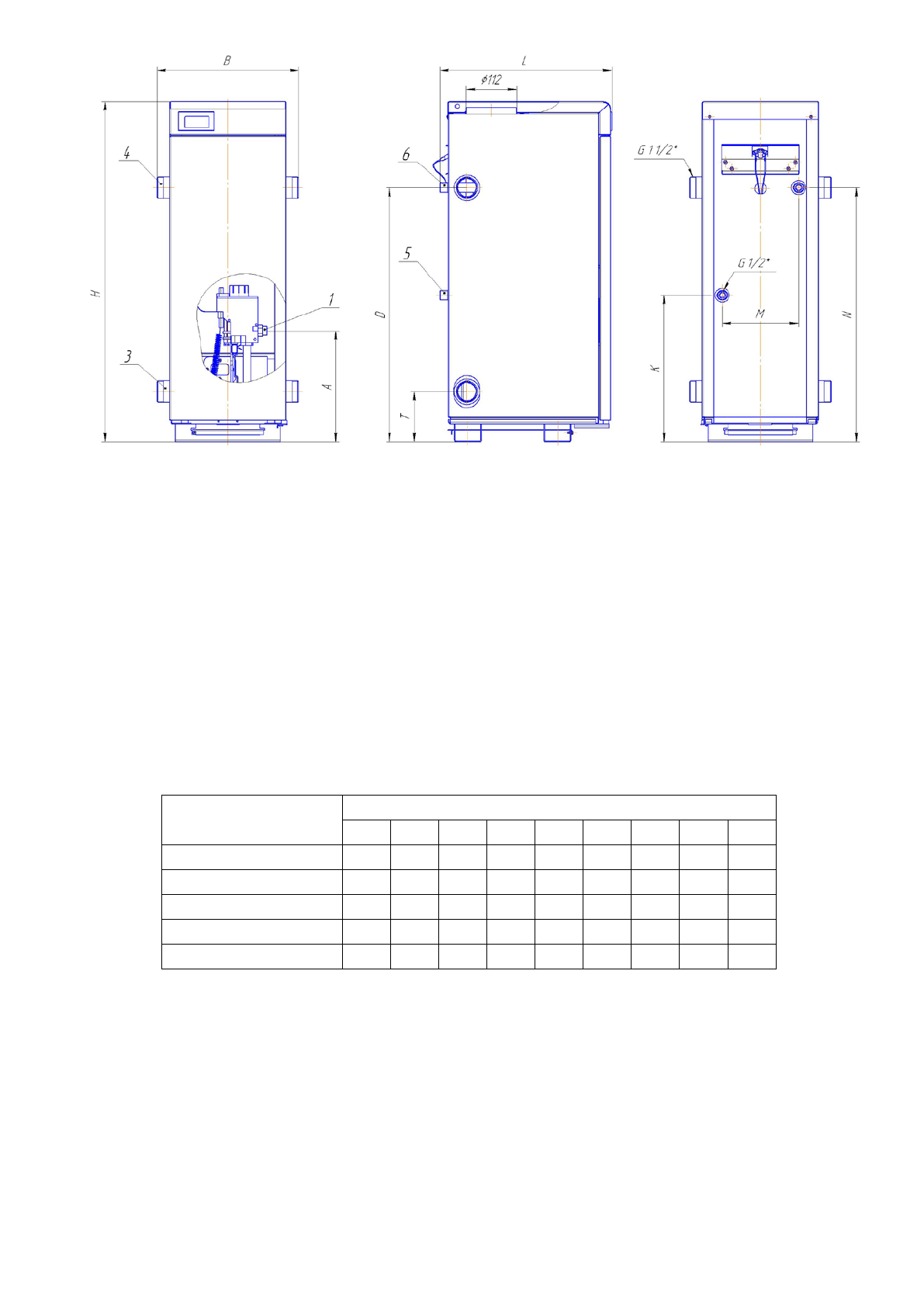

Рисунок 4 – Габаритные и установочные размеры котла.

Примечание:

1. Значения размеров указаны в таблице 3;
2.

Котел, предназначен исключительно для отопления, патрубков поз. 5, 6 не

имеют.

Таблица 3

Модификация

Размеры, мм

Н

В

L

A

D

K

T

M

N

АОГВМ-8ЕМ

756  316  370  248  567

-

112

-

567

АОГВМ-10ЕМ  756  376  370  248  567  -  112  -  567

АОГВМ-10ЕВМ  756  376  383  248  567  327  112  230  567

АОГВМ-12,5ЕМ  756  376  370  248  567  -  112  -  567

АОГВМ-12,5ЕВМ  756  376  383  248  567  327  112  230  567

14
