сгорания (таблица 1, п.12). Максимальные длина и диаметр дымохода ограничиваются

максимально допустимым разрежением в патрубке котла.

7.5.1  Возможно  исполнение  аппарата  со  съемным  патрубком  для  отвода

продуктов  сгорания  в  двух  исполнениях:  с  горизонтальным  и  вертикальным

подключением к дымоходу.

7.5.2  Для  установки  патрубка  отвода  продуктов  сгорания  в  эксплуатационное

положение  необходимо  вынуть  его  из  теплообменника  (транспортного  положения),

закрепить винтами, которые входят в комплект к аппарату.

7.6 Котел к дымоходу подключить при помощи соединительного патрубка, место

соединения тщательно уплотнить.

7.7  Конструкция  дымохода  должна  исключать  возможность  интенсивного

охлаждения продуктов сгорания в нем.

Во  всех  случаях  высота  трубы  над  прилегающей  частью  крыши  должна  быть  не

менее  0,5  м.  Если  вблизи  дымовой  трубы  находятся  более  высокие  части  здания,

строения  или  деревья,  дымовые  трубы  должны  находиться  выше  границы  “зоны

ветрового  подпора“.  Зоной  ветрового  подпора  является  пространство,  находящееся

ниже  условной  линии  проведенной  под  углом  45

°

к  горизонту  от  наиболее  высокой

части здания, строения или дерева.

7.8  Схема  подключения  котла  к  системе  отопления  с  естественной  циркуляцией

теплоносителя  изображена  на  рисунке  2,  габаритные  и  установочные  размеры  котла

указаны на рисунке 4.


1-

газоподводящий патрубок;

2-

патрубок для отвода продуктов

сгорания;

3-

подводящий патрубок

теплоносителя;

4-

отводящий патрубок

теплоносителя;

5-

подводящий патрубок горячего

водоснабжения;

6-

отводящий патрубок горячего

водоснабжения.

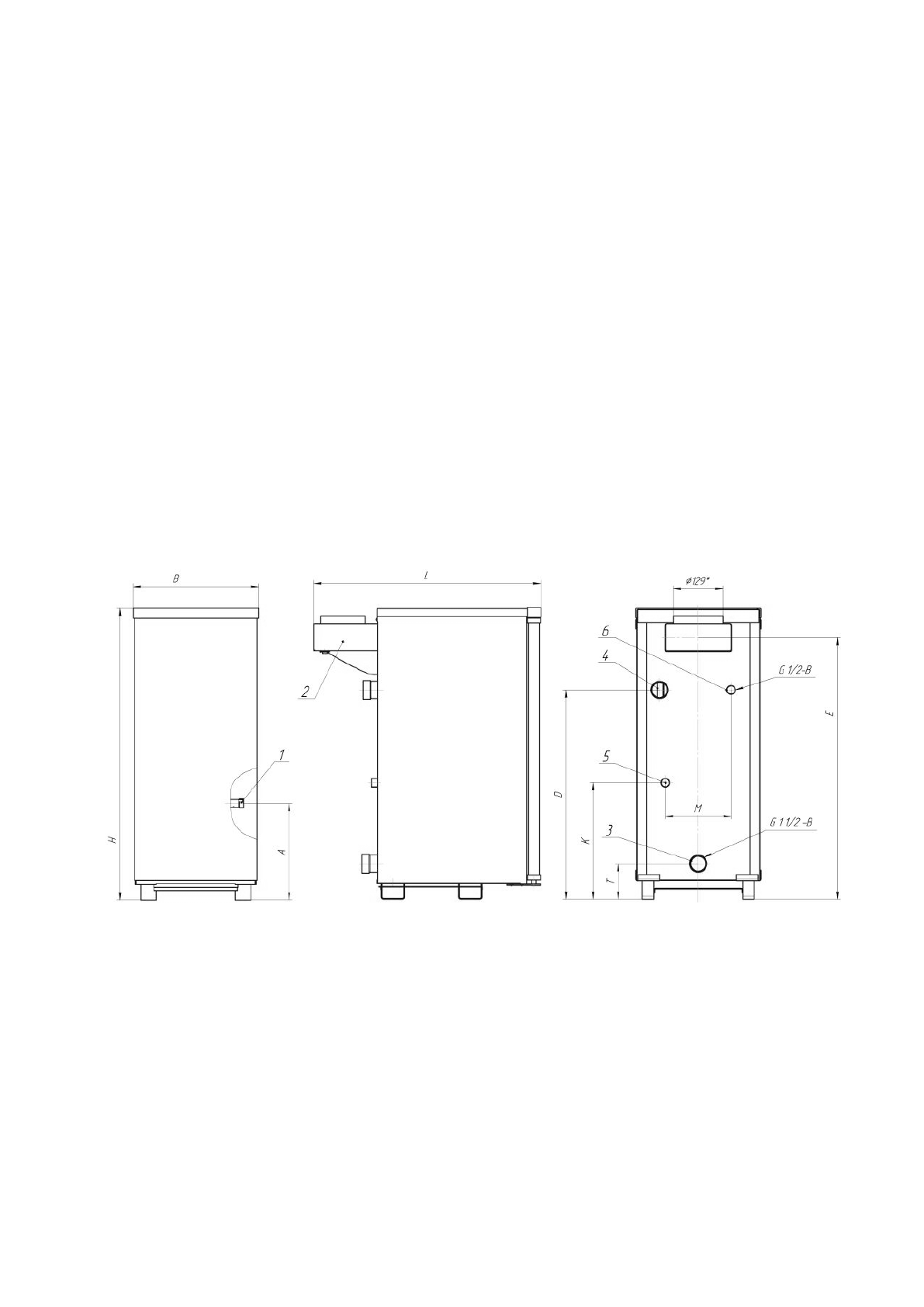

Рисунок 4 – Габаритные и установочные размеры котла.

Примечание:

1 Значения размеров указаны в таблице 3;
2

Котел, предназначен исключительно для отопления, патрубков поз. 5, 6 не

имеет.
