газоподводящий патрубок;
2-
патрубок для отвода продуктов
сгорания;
3-
водоподводящий патрубок;
4-
водоотводящий патрубок;
5-
подводящий патрубок горячего
водоснабжения;
6-
отводящий патрубок горячего
водоснабжения.
Модификация
Размеры, мм
A
В M N K
T
D
Н
L
G
АОГВ-16ЕМ 248 382 - 704 - 112 Ø110 896 475 1 ½
АОГВ-16ЕВМ 248 382 230 704 569 112 Ø110 896 486 1 ½
АОГВ-20ЕМ 248 450 - 698 - 117 Ø125 896 475 2
АОГВ-20ЕВМ 248 450 290 698 563 117 Ø125 896 486 2
АОГВ-25ЕМ 248 450 - 698 - 117 Ø125 896 475 2
АОГВ-25ЕВМ 248 450 290 698 563 117 Ø125 896 486 2
АОГВ-30ЕМ 248 450 - 698 - 117 Ø125 896 475 2
АОГВ-30ЕВМ 248 450 290 698 563 117 Ø125 896 486 2
Примечание:
1. Значения размеров указаны в таблице;
2.
Котел, предназначенный исключительно для отопления, патрубков поз. 4,5 не
имеет.

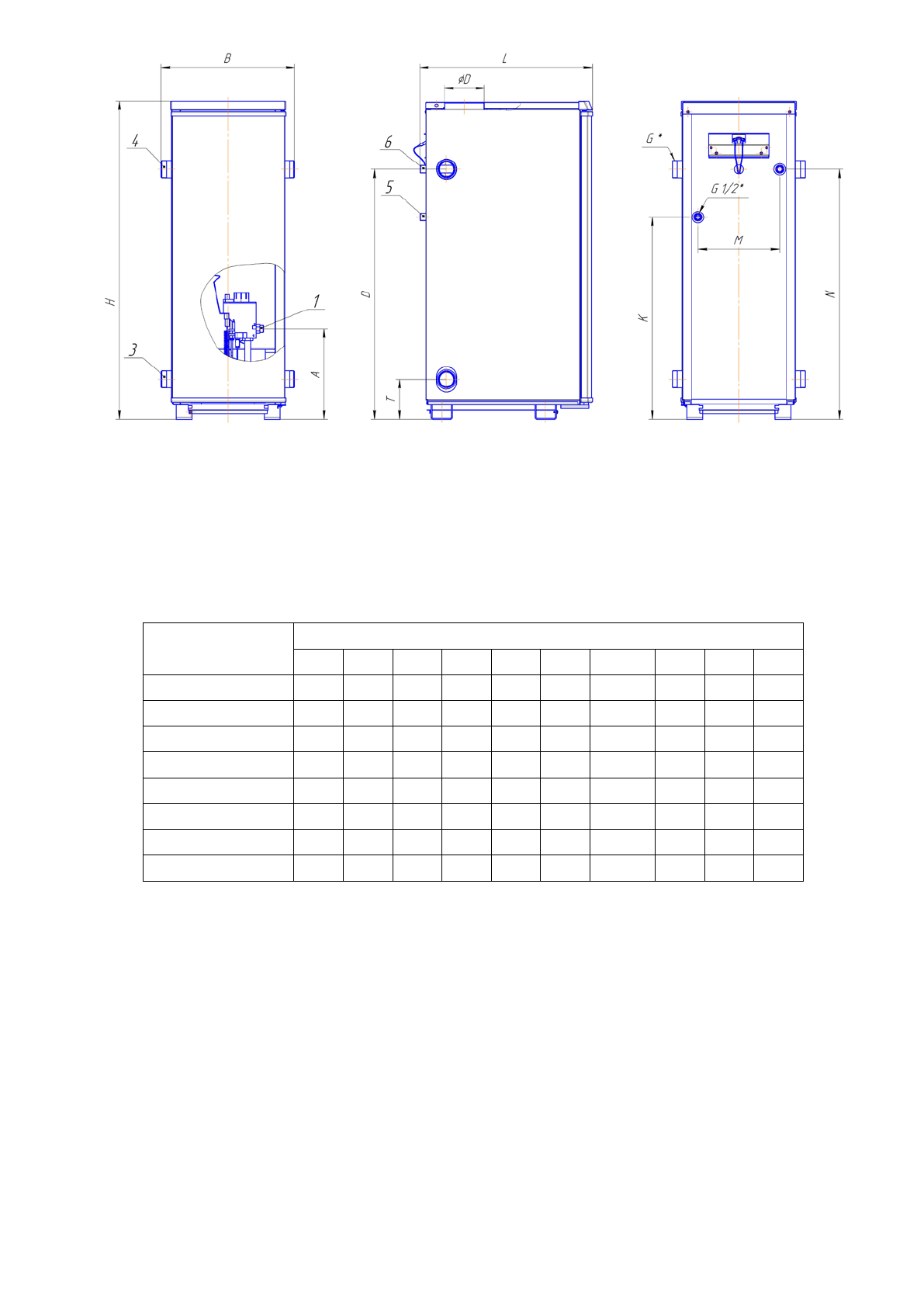

Рисунок 4 – Габаритные и установочные размеры котла АОГВ –**ЕВМ
