1-

теплообменник;

2-

кожух с

декоративным

покрытием;
3-

водоподводящий

патрубок;
4-

водоотводящий

патрубок;
5-

подводящий патрубок

гарячого

водоснабжения;
6-

отводящий патрубок

гарячого

водоснабжения;

7-

патрубок для отвода

продуктов сгорания;
8-

газоподводящий

патрубок;
9-

коллектор продуктов

сгорания;
10-

каналы

теплообменника;
11-

турбулизаторы;

12-

жалюзи

стабилизатора тяги;
13-

змеевик;

14-

теплоизоляция;

15-

газовый клапан

автоматики;

16-

дверка;

17-

основная горелка;

18-

пилотная горелка;

19-

датчик тяги;

20-

смотровое окно;

22-

показатель

температуры;
23-

коллектор с

форсунками;
24-

камера сгорания;

25-

термостат

регулирующий;
26-

пъезокнопка;

27-

искровой электрод;

28-

термопара.

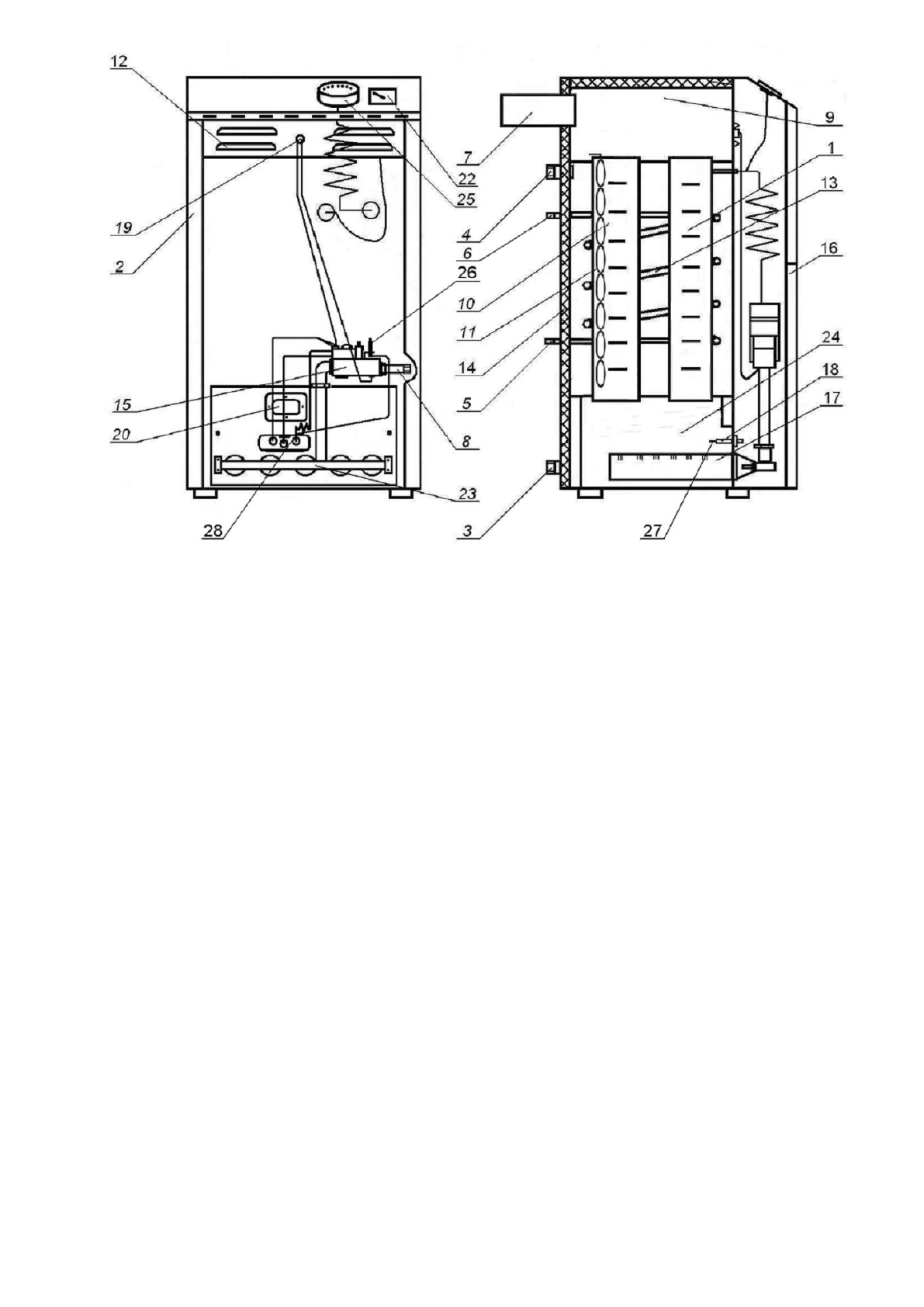

Рисунок 3 – Схема котла АОГВД-50ХВ.

21
