1-

теплообменник;

2-

кожух с декоративным

покрытием;
3-

водоподводящий

патрубок;
4-

водоотводящий

патрубок;
5-

подводящий патрубок

горячего

водоснабжения;
6-

отводящий патрубок

горячего

водоснабжения;
7-

дымоотводящий

патрубок;

8-

патрубок для подвода

газа;
9-

коллектор продуктов

сгорания;
10-

каналы

теплообменника;
11-

турбулизаторы;

12-

жалюзи

стабилизатора тяги;
13-

змеевик;

14-

теплоизоляция;

15-

газовий клапан

автоматики;
16-

дверка;

17-

основная горелка;

18-

пилотная горелка;

19-

датчик тяги;

20-

смотровое окно;

22-

покажчик

температуры;
23-

коллектор с

форсунками;
24-

камера сгорания;

25-

пъезокнопка;

26-

искровой электрод;

27-

термопара

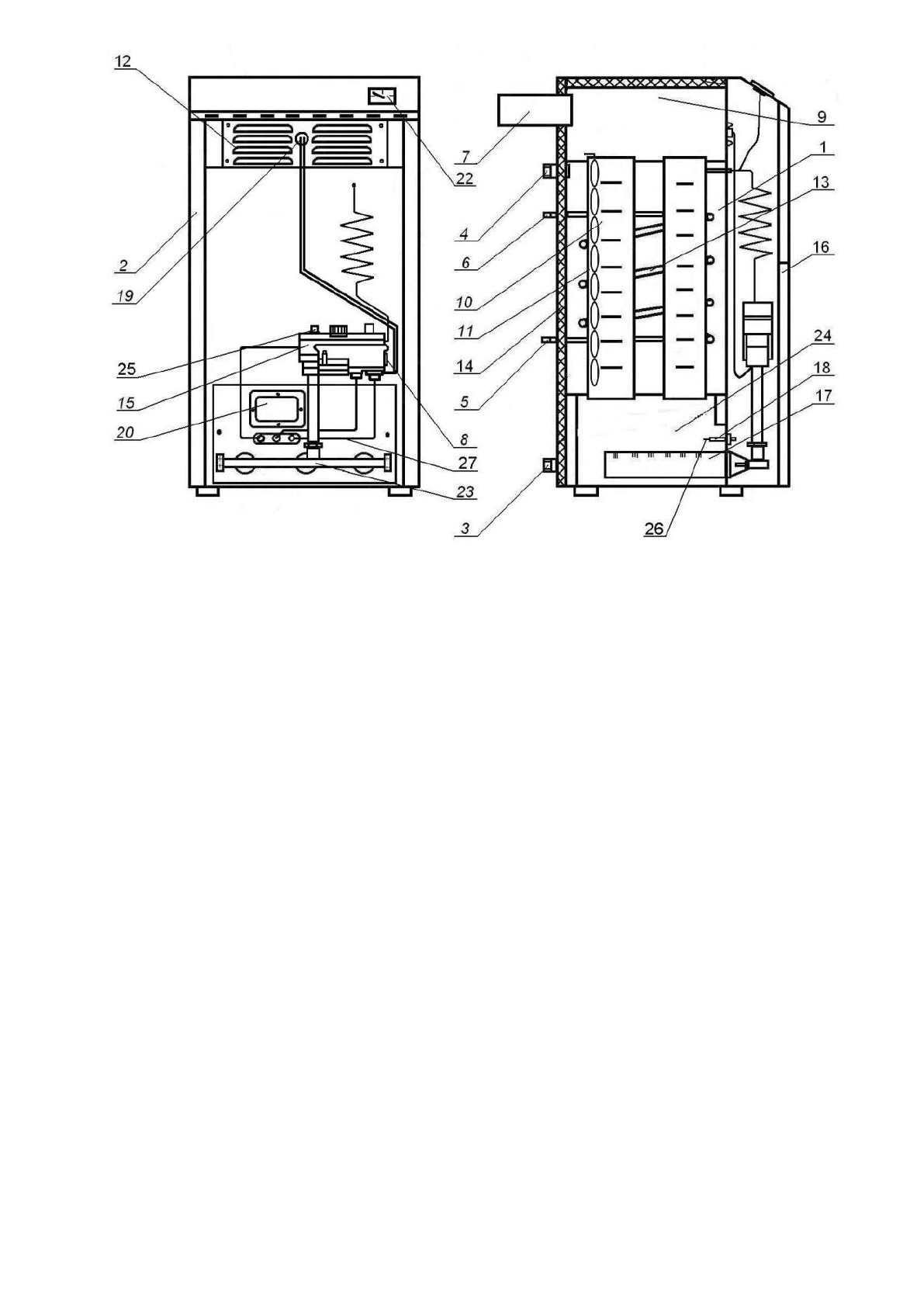

Рисунок 2 - Схема котла АОГВД-30 ЕВ.
