описание котла
descrierea produsului
Vedere de Ansamblu
Общий вид

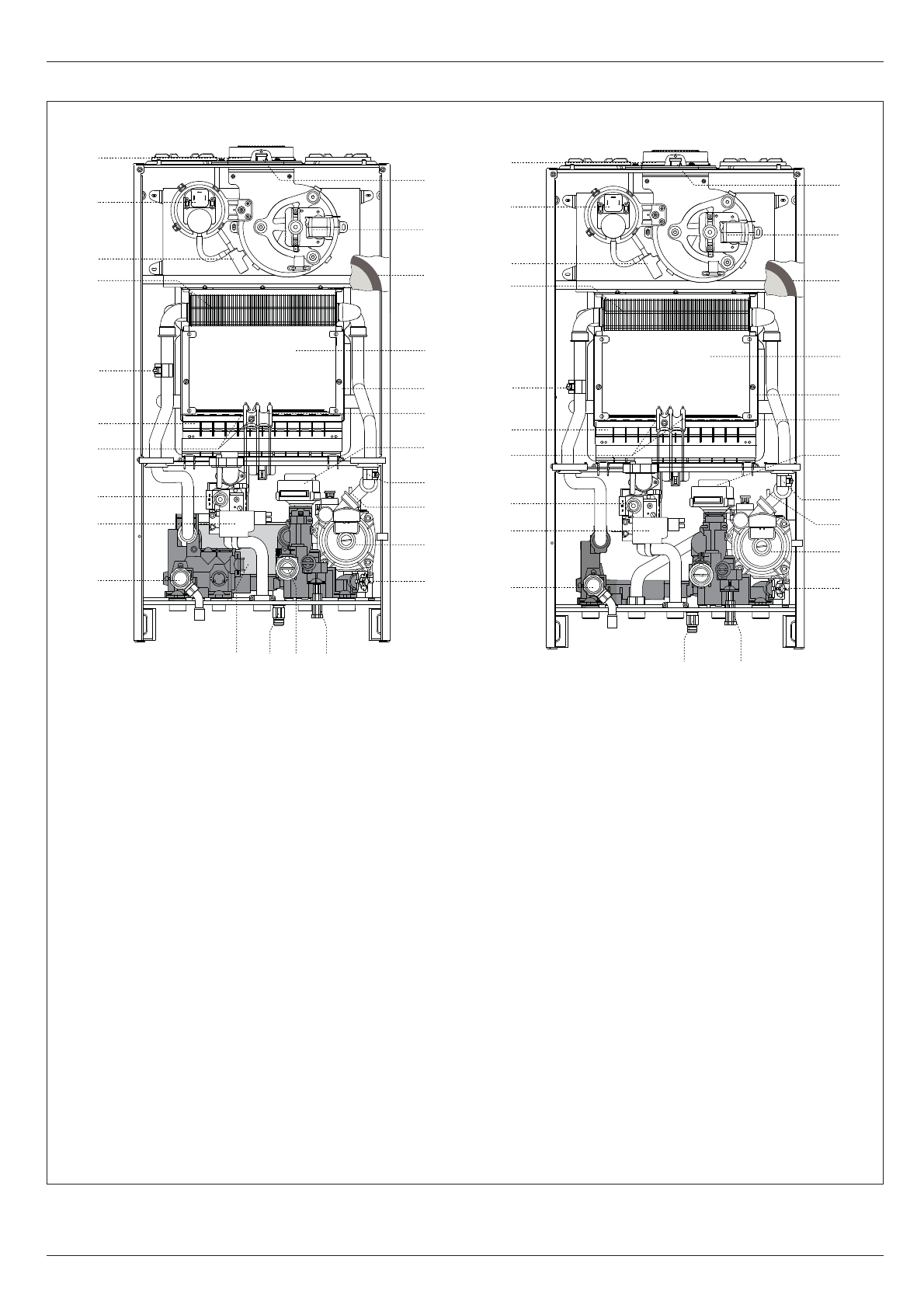

CLAS EVO 24/28 FF
CLAS EVO SYSTEM 24/28/32 FF
1
2
3
6
7
9
10
12
14
16
17
18
19
20
21
22
23
24
25
26
27
8
4
1
2
3
6
7
9
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
8
4
Обозначение
1.
Патрубок выхода продуктов сгорания
2.
Пневмореле
3.
Конденсатосборник
4.
Первичный теплообменник
6.
Датчик температуры на подаче в контур отопления
7.
Горелка
8.
Электроды розжига
9.
Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
14. Сливной кран
15. Датчик расхода в контуре гвс
16. Кран подпитки
17. Фильтр контура отопления
18. Циркуляционный насос с воздухоотводчиком
19. Реле мин. Давления
20. Датчик температуры на возврате из контура отопления
21. Привод трехходового клапана
22. Электрод контроля пламени
23. Теплоизоляционная панель камеры сгорания из
минерального волокна
24. Камера сгорания
25. Расширительный бак
26. Вентилятор
27. Точка анализа продуктов сгорания
Legenda
1. Racord metalic evacuare gaze arse
2.
Presostat aer
3.
Recipient colectare apă condens
4.
Schimbator principal
6.
Sonda tur încalzire
7.
Arzator
8.
Electrod de aprindere
9.
Valva gaz
10. Aprinzator
12. Supapa de siguranta 3 bar
13. Schimbator de caldura secundar in placi
14. Robinet de golire
15. Fluxmetru c. Sanitar
16. Robinet umplere
17. Filtru circuit încălzire
18. Pompa de recirculare cu ventil aerisire
19. Presostat de sarcină minimă
20. Sonda retur încalzire
21. Vana cu 3 cai motorizata
22. Electrod aprindere lacără
23. Fibră ceramică izolantă (posterioară)
24. Camera di combustione
25. Vas de expansiune
26. Ventilator
27. Prize pentru analiza gaze arse (fum)
