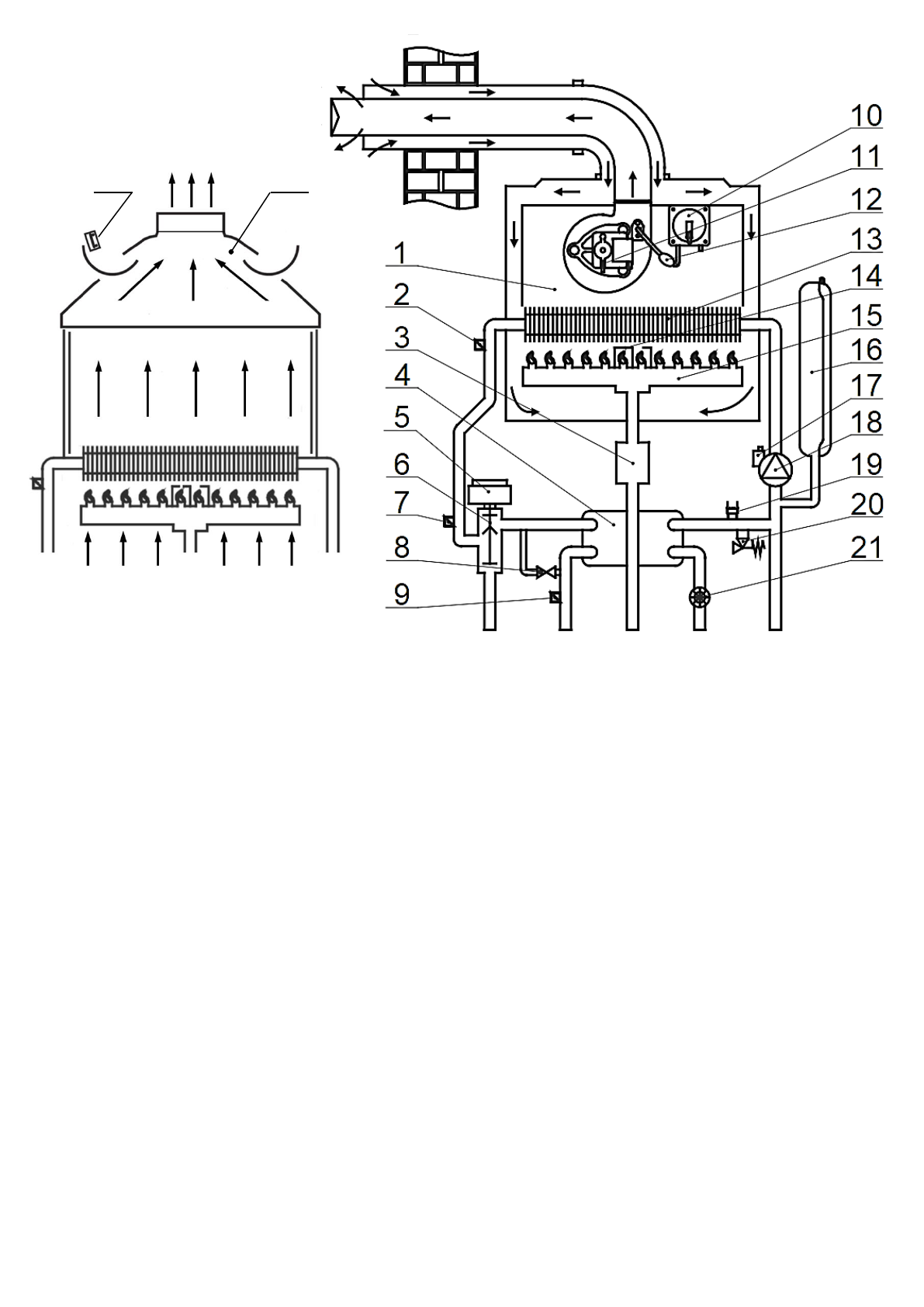

Рис. 2 Функциональная схема котлов серии Arderia D и Arderia D Atmo (слева)
1.
Камера сгорания (закрытого типа)
12.
Конденсатосборник
2.
Датчик по перегреву ОВ
(предохранительный термостат)
13.
Теплообменник ОВ (основной)
3.
Газовая арматура (газовые клапана)
14.
Электроды розжига и ионизации
4.
Проточный пластинчатый
теплообменник ГВС (вторичный)
15.
Горелка
5.
Сервопривод (мотор) трѐхходового
крана
16.
Расширительный бак (экспанзомат)
6.
Трѐхходовой кран
17.
Автоматический воздухоотводчик
7.
Датчик температуры ОВ
18.
Циркуляционный насос
8.
Кран подпитки СО
19.
Датчик давления СО
9.
Датчик температуры ГВС
20.
Автоматический предохранительный
клапан сброса давления ОВ (3 бара)
10.
Датчик давления воздуха (маностат)
21.
Датчик расхода ГВС «турбинка»
11.
Вентилятор (дымосос)
22.
Коллектор отработанных дымовых
газов
23.
Датчик тяги
(термостат продуктов сгорания)
Выход ОВ
(подача)
Газ
Выход
ГВС
Вход
ХВС
Вход ОВ
(обратка)
23
22
Содержание
- 3 Уважаемый покупатель!
- 4 Содержание
- 5 Введение; собственной разработки и собственного производства
- 7 Меры безопасности
- 9 устройство и основные элементы; Назначение и принцип работы котла; «Turbo»; котла с битермическим теплообменником (ТО)
- 10 Котѐл с раздельными теплообменниками (ТО); Одноконтурный котѐл; Настенные газовые котлы Arderia работают с приоритетом по ГВС.
- 11 Устройство и основные элементы котла.
- 15 . Технические характеристики котлов Arderia; Модель «Turbo»
- 16 Модель «Atmo»
- 21 Комплект поставки
- 22 . Серийный номер котла; Дата изготовления Серия котла Мощность Номер
- 23 Руководство по эксплуатации котла; Общие рекомендации; должно; необходимо; должен; Панель управления котлом
- 26 Включение и эксплуатация котла; Включение котла; Перед включением котла; MOD; Режимы работы котла; Режим «; Режим «; ЗИМА; Режим «; ЛЕТО
- 27 ОЖИДАНИЕ; Функция «Таймер». Установка временных интервалов
- 28 Включение подсветки ЖК-дисплея
- 29 Защита от замерзания; Длительный простой котла
- 30 Коды ошибок и описание неисправностей котла
- 31 . Правила хранения и транспортировки
- 32 Срок службы, демонтаж и утилизация котла
- 33 Гарантийный талон; ГАРАНТИЙНЫЙ ТАЛОН; Условия предоставления и сохранения гарантии
- 34 Гарантийные обязательства
- 36 Отказ от гарантийных обязательств
- 37 Заполняется торгующей организации при продаже; Отметки о прохождении сервисного тех. обслуживания
- 38 Для заметок
