9

КТ

-

2Е

1 –

Корпус котла;

2 –

Камера сгорания (топка);

3 –

Конвекционная часть (теплообменник);

4 –

Дверцы конвекционной части котла;

5 –

Дверцы загрузочные;

6 –

Дверцы ревизионные;

8 –

Патрубок прямой сетевой воды;

9 –

Патрубок обратной сетевой воды;

10 –

Штуцер слива воды из котла;

11 –

Штуцер под предохранительный клапан;

12 –

Боров;

13 –

Шибер тяги топочных газов;

14 –

Колосниковая решетка;

15 –

Воздушные форсунки;

16 –

Отражатель;

17 –

Водная оболочка;

18 –

Теплоизоляция корпуса;

19 –

Блок автоматики управления;

20 –

Вентилятор;

21 –

Канал подачи воздуха на горение;

21.1 –

Ручка верхней воздушной заслонки;

21.2 –

Ручки средних воздушных заслонок;

21.3 –

Ручка нижней воздушной заслонки;

23 –

Клапан подачи воздуха;

24 –

Регулятор тяги

*)

;

25 –

Цепь

*)

.

Примечание: *) Регулятор тяги с цепью не

входят в комплект поставки котла.

КТ

-

2Е

-

М

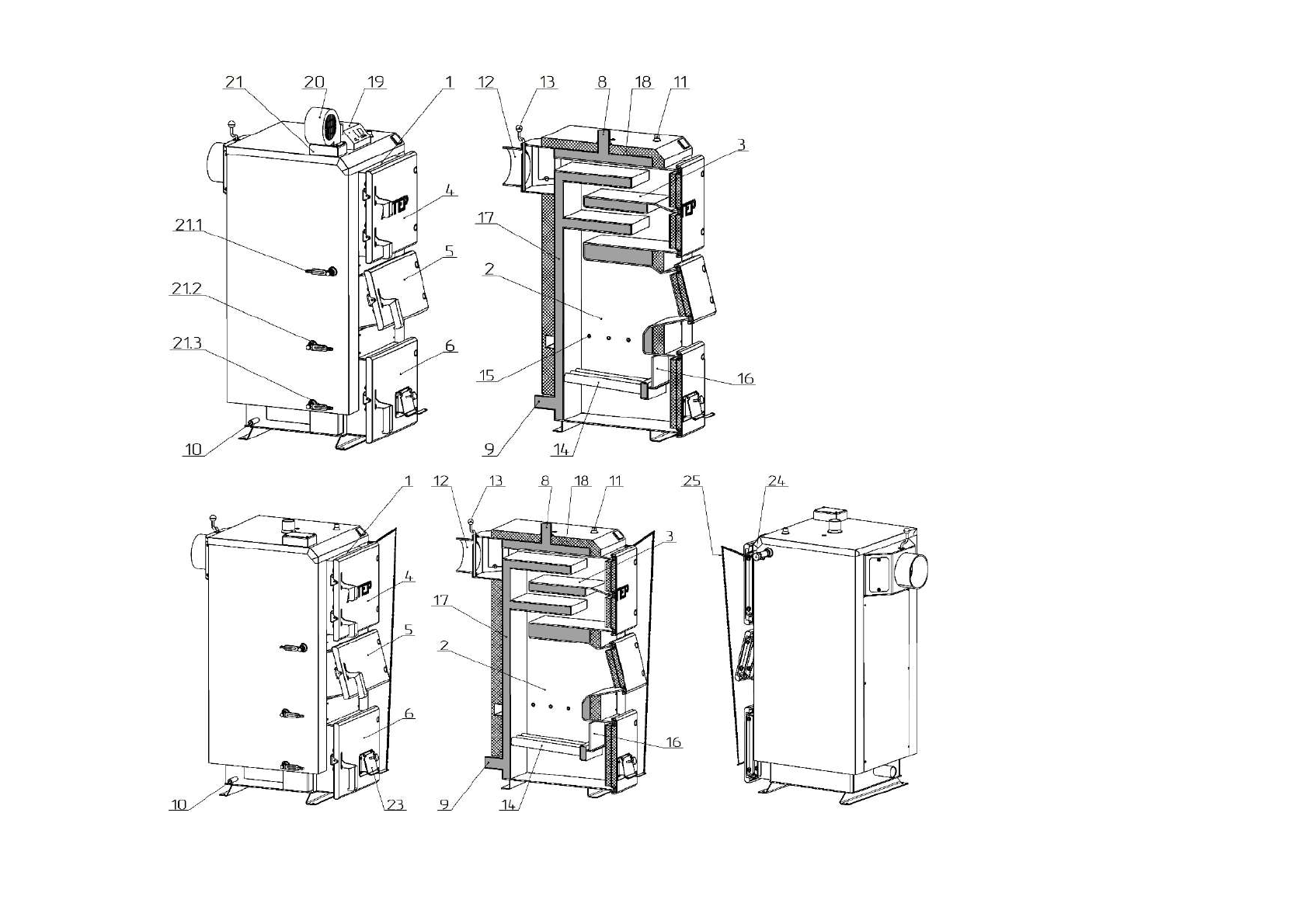

Рисунок 2

–

Внешний вид и основные элементы котла
