16
17
Кнопка управления RGB LED / 2-Pin
- Коннектор к кнопке управления RGB LED
LED 7~8 / 3-Pin
-
Коннектор к LED ленте (Опционально)
Разъем для материнской платы Gigabyte / 3-Pin
- Разъем для материнской платы Gigabyte
- Требуется материнская плата,
поддерживающая RGB синхронизацию
Синхронизация с материнской платой / 3-Pin
- Коннектор к материнской плате
- Требуется материнская плата,
поддерживающая RGB синхронизацию
SATA Power / 15-Pin
- Коннектор к БП
- Вход : 5B, 12В
Вентилятор
1~6 / 3-Pin
- четыре предустоновлено
Addressable RGB LED 1~6 / 3-Pin
- четыре предустоновлено
Позиция RGB LED Контроллера
GND
5B
DC 12B
DATA
NC
GND

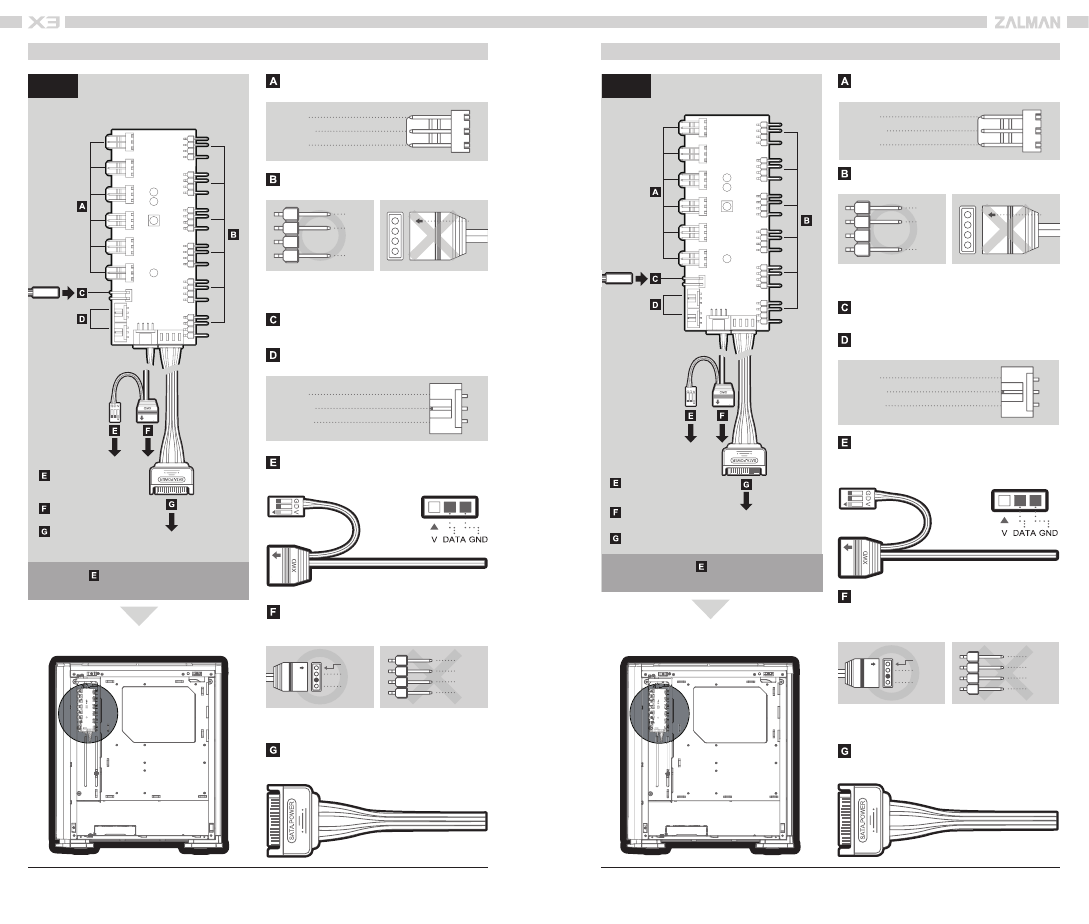

10. RGB LED Контроллер
RUS
Коннектор к БП
Разъем для материнско
й платы Gigabyte (3-Pin)
Коннектор к материнс
кой плате (3-Pin)
※ осторожность
Обязательно подключите разъем (◀ to V)
5V
DATA
GND
※ Перед установкой, убедительно просим проверить напр
авление и количество контактов адресуемого RGB (количе
ство контактов материнской платы и разъемы)
※ Подключение тройного разъема, адресуемого RGB к заг
оловку 12В вместо 5В может привести к фатальному повре
ждению изделия из-за перенапряжения.
5V
12V
Green
Red
Blue
DATA
GND
12V
Fan 1~6 / 3-Pin
- 4개 기본장착
Addressable LED 1~6 / 3Pin
- 4개 기본장착
RGB LED Controller
위치
GND
DC 12V
NC
※ 주의사항
커넥터를 확인 후 플러그에 꽂으십시오. (◀ to V)
10. RGB LED Controller
KOR
PSU 연결
기가바이트 마더보드
연결(3-Pin)
마더보드 연결 (3-Pin)
RGB LED 컨트롤 버튼 / 2-Pin
- RGB LED 컨트롤 버튼 연결
LED 7~8 / 3-Pin
- LED Strip bar 연결
기가바이트 마더보드 Sync / 3-Pin
- 기가바이트 마더보드 연결
- 마더보드 RGB Sync 지원 시 사용가능
마더보드 Sync / 3-Pin
- 마더보드 연결
- 마더보드 RGB Sync 지원 시 사용가능
SATA Power / 15-Pin
- PSU 연결
- Input : 5V, 12V
5V
DATA
GND
5V
DATA
GND
※ Addressable RGB 핀 방향 및 핀 수(메인보드의 핀 수와 커넥터
핀 수) 확인 후 조립하시길 바랍니다.
※ Addressable RGB 3핀을 5V 헤더가 아닌 12V 헤더와 연결 시
과전압으로 인해 제품에 치명적인 손상이 발생될 수 있습니다.
5V
12V
Green
Red
Blue
DATA
GND
12V
