10
11
Блок должен устанавливаться в соответствие с
требованиями санитарных норм и правил, т.е.
работа блока не должна мешать пользовате-
лям и окружающим.
• Не допускается установка блока в местах с
повышенным содержанием в воздухе водя-
ных, масляных паров а также солей (при-
брежные районы) и других вредных веществ
(кислот, щелочей, сернистых газов и т.п.)
Блоки не должны устанавливаться вблизи
радиоприборов, которые генерируют высоко-
частотные волны.

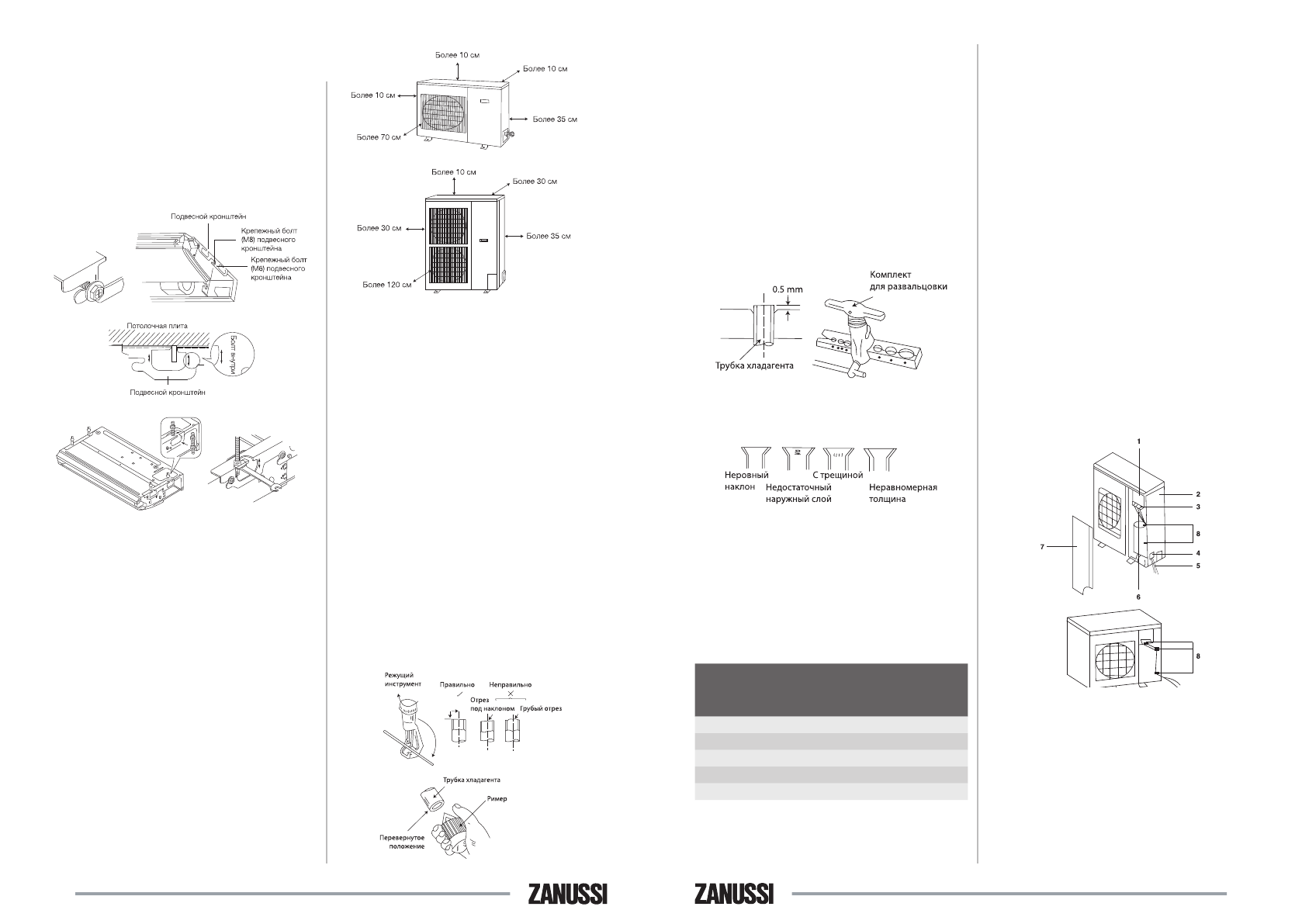

Монтаж кондиционера
Резка труб и электропроводов
• Для резки труб используйте специальный
режущий инструмент труборез.
• Не допускается отпиливание трубок при
помощи ножовки по металлу.
• Убедитесь в точности измерения трубок
внешнего и внутреннего блока.
• Используйте трубку длиной, слегка превы-
шающей измеренное значение.
• Провод должен быть на 1,5 м длиннее труб-
ки хладагента.
90°
90°
Развертывание
• Внутренняя поверхность соединительных
трубок должна быть чистой.
• Для снятия заусенцев используйте ример, при
этом обрабатываемый конец трубки должен
быть направлен вниз во избежание попадания
мелкой стружки внутрь трубы.
Развальцовка концов труб
• Развальцуйте оба конца трубки с помощью
комплекта инструментов для развальцовки,
предварительно установив соединительную
гайку на трубку.
• Установите плашку на трубку так, чтобы конец
трубки находился на 0,5 мм выше плашки.
• Раструбы развальцованных концов трубок
должны быть ровные, без трещин, недоваль-
цовка не допускается.
Проводное соединение и изоляция
• Оберните соединительные трубки и кабели
монтажной липкой лентой в соответствии с
рисунком справа.
• Соединительные медные трубы должны
быть выбраны в соответствии таблицей.
Наверните гайки на штуцера блока и затя-
ните их с помощью динамометрического
ключа (см. таблицу ниже).
Модель
кондиционера
Диаметр
жид-
костной
трубы
Диаметр
газовой
трубы
Толщина
стенки,
мм
Момент
затяжки,
Нxм
ZACU-18 H/N1
1/4”
1/2”
0,5
20~40
ZACU-24 H/N1
3/8”
5/8”
0,8
30~40
ZACU-36 H/N1
3/8”
3/4”
1,0
60~65
ZACU-48 H/N1
3/8”
3/4”
1,0
60~65
ZACU-60 H/N1
3/8”
3/4”
1,0
60~65
установочные болты. После чего установите
и зафиксируйте боковые панели, а также
крышку передней панели.
• Для установки блока на потолок необходи-
мо в соответствии с разметкой установить
анкерные болты в потолке, затем поднять
блок и повесить его в соответствии на крон-
штейн.
• Далее необходимо отрегулировать положение
блока поворотом гайки при помощи гаечного
ключа.
Установка наружного блока
Требования по размещению наружного блока
• Блок должен быть установлен и зафиксиро-
ван на достаточно прочном, рассчитанном на
вес блока основании, фундаменте или крон-
штейне.
Максимальная длина трассы между наруж-
ным и внутренним блоком должна быть в
соответствии с требованиями инструкции.
• Блок должен быть установлен таким обра-
зом, чтобы обеспечивался свободный вход
и выход воздуха, а также свободный доступ
персонала для технического обслуживания.
• Расстояние от блока до ближайших препятс-
твий должно быть в соответствии с рисунком.
• Во избежании попадания внутрь соедини-
тельных труб пыли и влаги оба конца трубы
должны заглушены.
• По мере возможности, избегайте изгибов
труб. Если изгиб необходим, радиус изгиба
должен превышать 3–4 диаметра используе-
мой медной трубы.
Подключение к сети электропитания и меж-
блочных кабелей
• Кондиционер должен подключаться к сети
электропитания в соответствии с техничес-
кими характеристиками кондиционера, нор-
мативной документацией (ГОСТом, ПУЭ)
через дифференциальный автоматический
выключатель с током утечки не более 30 mA.
Допускается последовательное подключение
через автоматический выключатель и защит-
ное устройство (УЗО).
• Межблочные кабели питания и управления
должны подключаться в соответствии со схе-
мами подключения (см. приложения).
• Для подключения кабелей к наружному
блоку необходимо снять верхнюю крыш-
ку блока, затем фронтальную панель (см.
рисунки ниже).
1 Панель подключения
Боковая панель
Отверстие для вывода
4 Кабель питания
5 Соединительный электрический кабель
6 Кабель управления
7 Фронтальная панель
8 Фиксаторы кабеля
