1
1

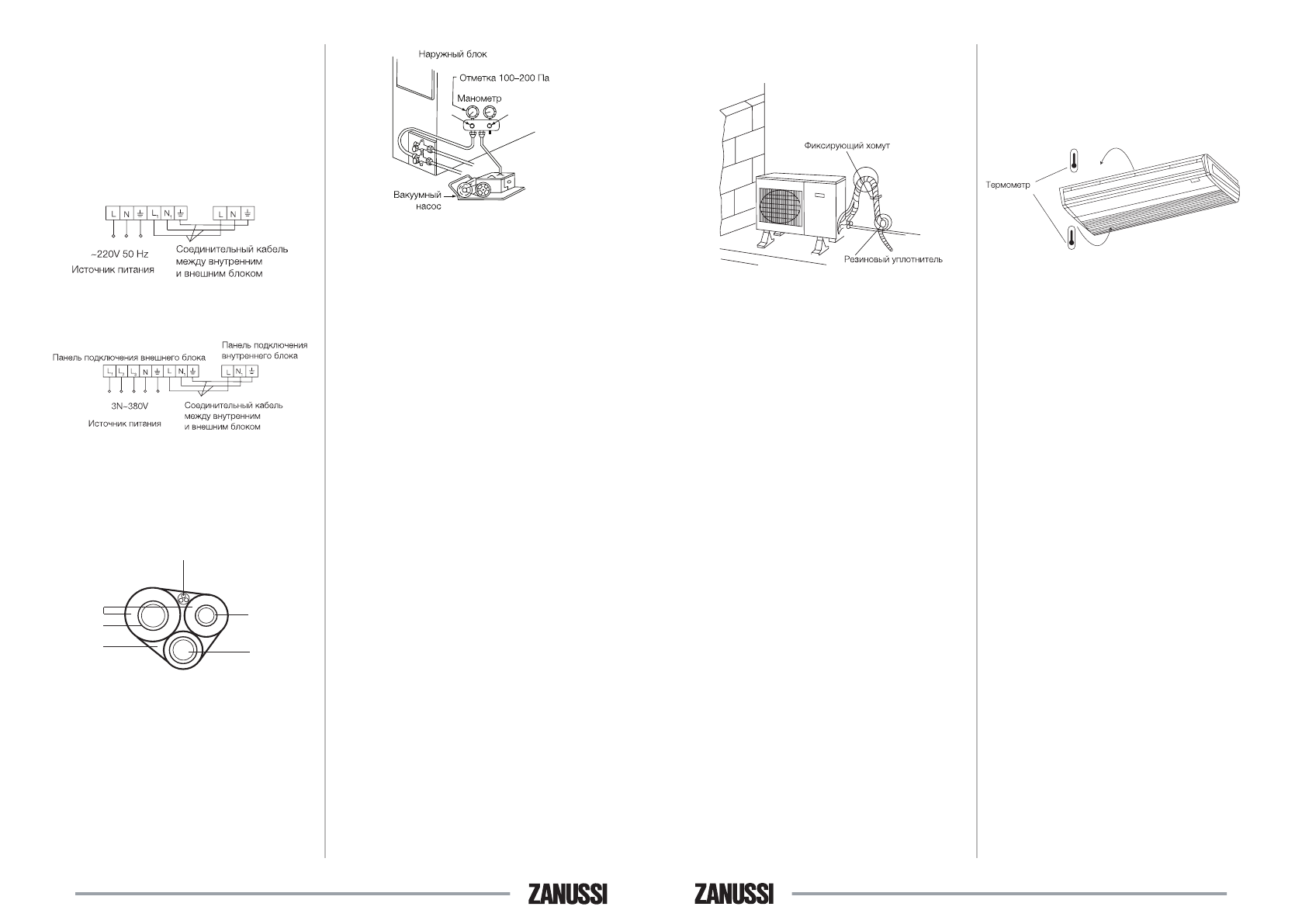

• Межблочный кабель для кондиционеров с
напряжением питания 220В подключается
при помощи винтов к колодкам подключе-
ния блоков в соответствии со схемой.
• Межблочный кабель для кондиционеров с
напряжением питания 380В подключается
к колодкам подключения блоков с помощью
винтов в соответствии со схемой:
Подключение для моделей ZACU-18H/N1,
ZACU-24H/N1
Подключение для моделей ZACU-36H/N1,
ZACU-48H/N1, ZACU-60H/N1
• Кабель управления подключается к разъ-
емам на внутреннем и внешнем блоке.
• Соединительные трубы, кабели и дренаж-
ная трубка стягиваются липкой монтажной
лентой или скотчем (см. рисунок) и фикси-
руются с помощью хомутов.
1 Межблочные кабели
Жидкостная труба
Внутренний диаметр дренажной трубы 17 мм
4 Монтажная лента (скотч)
5 Газовая труба
6 Изоляция
Вакуумирование системы
• Вакуумирование системы проводить после
затяжки гаек соединительных труб на внут-
реннем и наружном блоке.
• С помощью гаечного ключа отверните заглуш-
ку трехходового вентиля. Убедитесь в том, что
клапан высокого давления и клапан низкого
давления находятся в закрытом состоянии.
• Отверните гайку сервисного клапана.
• Подсоедините манометр к сервисному клапа-
ну и подключите вакуумный насос.
• Вакуумируйте систему до 100–200 Па.
• Отключив вакуумный насос, осуществляется
проверка давления по истечении 15 минут с
момента окончания вакуумирования. В случае
повышения давления выше 200 Па, необходи-
мо провести поиск и устранение мест утечки.
Проверка утечки газа
• Проверка на предмет утечки осуществляет-
ся путем нанесения мыльной пены на каж-
дое из соединений или при помощи тече-
искателя. После проверки мыльной пеной
протрите соединения сухой материей.
• Во избежание образования конденсата на
соединительных трубках изолируйте места
соединений изоляцией и закрепи те ее
четырьмя пластмассовыми стяжками.
Запуск хладагента в систему
• Используйте специальный шестигранный
гаечный ключ для открытия клапана высо-
кого давления и клапана низкого давления
(против часовой стрелки) до упора.
• Плотно заверните заглушку трехходового
вентиля.
При установке наружного блока ниже внут-
реннего блока
• Соединительные трубы, кабели и дренаж-
ная труба стягиваются вместе липкой мон-
тажной лентой и фиксируются на стене с
помощью хомутов.
• Обмотка соединительных труб, кабелей и
дренажной трубы должна осуществляться
снизу вверх.
• Конец дренажной трубы не должен касать-
ся земли и погружен в воду.
При установке наружного блока выше внут-
реннего блока
• Соединительные трубы, кабели и дренаж-
ная труба стягиваются вместе липкой мон-
тажной лентой и фиксируются на стене с
помощью хомутов.
• Для предотвращения попадания влаги в
помещение предусматриваются специаль-
ные резиновые уплотнители через которые
протягивается соединительный комплект
(см. рис.).
• Обмотка соединительных труб, кабелей и
дренажной трубы должна осуществляться
снизу вверх.
• Конец дренажной трубы не должен касать-
ся земли и погружен в воду.
Оценка производительности
• Проверьте напряжение электропитания.
• Воспользуйтесь термометром для изме-
рения температуры входного и выходного
потока холодного воздуха.
• Разность температур входного и выходного
воздушного потока должна превышать 8°C.
• В блоке предусмотрена функция автомати-
ческого повторного запуска.
