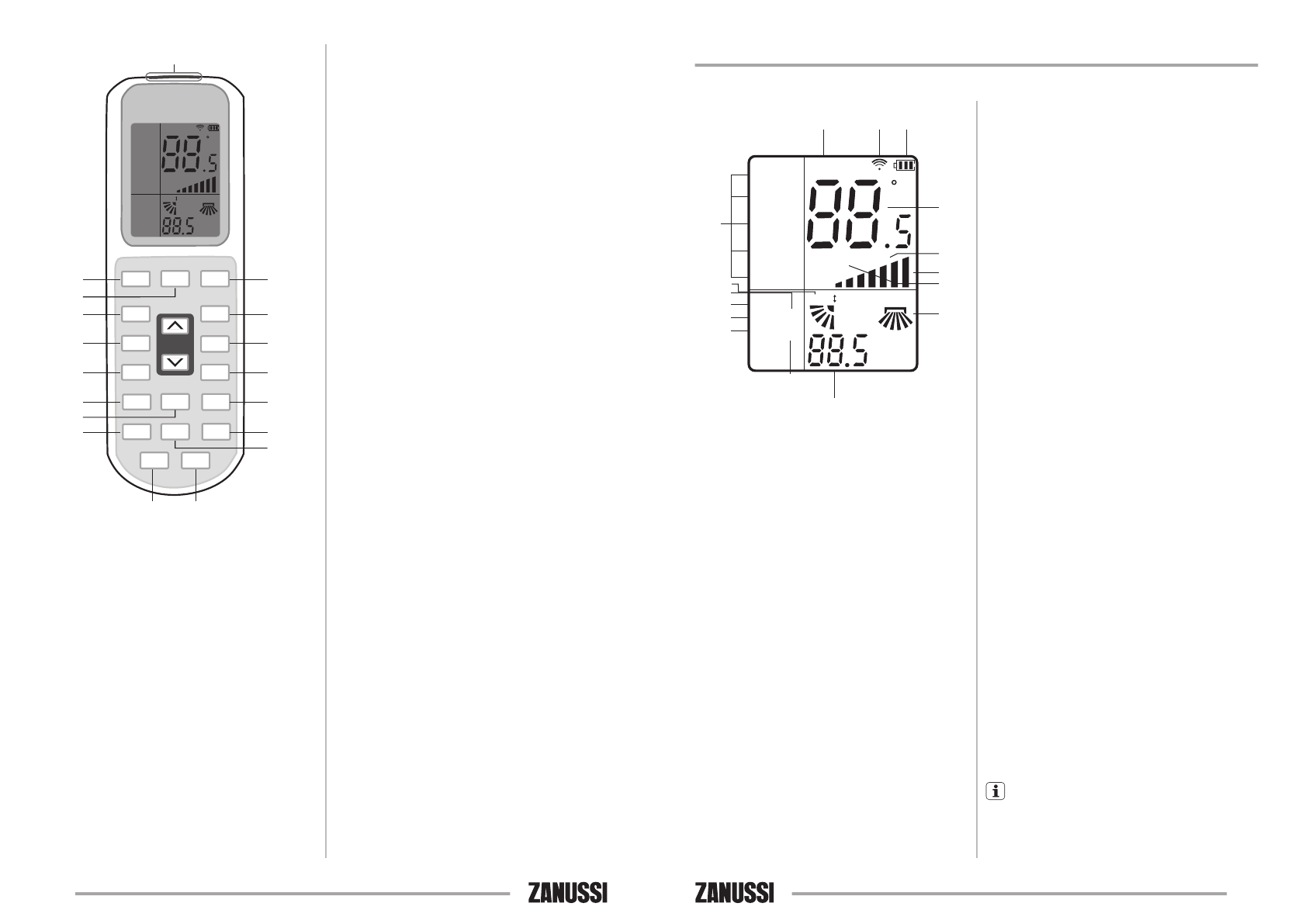

Индикация пульта дистанционного управления

1

  Пиктограмма передачи команды.

Данный  индикатор  появляется,  когда  пульт
ДУ  передает  команду  на  внутренний  блок
кондиционера.

2

  Пиктограммы режимов работы.

И н д и к ат о р

п о к а з ы в а е т,

в

к а ко м

р е ж и м е

р а б о та е т

ко н д и ц и о н е р :

AUTO

(АВТОМАТИЧЕСКИЙ)

–

COOL

(ОХЛАЖДЕНИЕ) – DRY (ОСУШЕНИЕ) – HEAT
(ОБОГРЕВА) – FAN (ВЕНТИЛЯЦИИ)

.

3

  Пиктограмма  состояния  включен/выключен

(RUN)

.

Индикатор  показывает,  включен  или
выключен кондиционер с пульта ДУ.

4

  Цифровой индикатор установленной темпе-

ратуры.

Показывает  заданную  пользователем
температуру  (во  всех  режимах  кроме
ВЕНТИЛЯЦИЯ (FAN)). Значение может быть
от  16  до  32

°

С.  При  отображении  комнатной

температуры  дополнительно  отображается
индикатор

(ROOM)

.

5

  Цифровой  индикатор  установки  таймера

(ON/OFF)

.

Показывает значения от 0.5 до 24 в режиме
таймера.

6

  Индикатор  скорости  вентилятора  внутрен-

него блока.

Показывает  режим  работы  вентилятора
АВТОМАТИЧЕСКАЯ  (AUTO)  -  НИЗКАЯ  -
СРЕДНЯЯ - ВЫСОКАЯ.

7

  Пиктограмма включеного режима

(TURBO)

.

8

  Пиктограмма  включенного  режима  работы

(SILENCE)

.

9

  Индикатор заряда батареи питания.

10

  Индикатор  автоматической  работы  верти-

кальных жалюзи (внутренних).

11

  Индикатор автоматической работы горизон-

тальных жалюзи (внешних).

12

  Индикатор  работы  функции  ионизации  воз-

духа.

13

  Индикатор включенного режима

(SLEEP)

.

14

  Индикатор  работы  функции  отключения

дисплея внутреннего блока.

15

  Индикатор  работы  функции  самоочистки

(iCLEAN)

.

16

  Индикатор  включения  функции  просушива-

ния внутреннего блока

(Anti-F)

.

  Примечание:

Полная  индикация  на  дисплее  пульта  ДУ
указана на рисунке только для примера.

TURBO

C

H

ON

LRSWING

AUTO
COOL

DRY

HEAT

FAN

AUTO SILE

POWERCON

iFEEL

SWING

SPEED

OFF

RUN ROOM

SLEEP

HEALTH

DISPLAY

PIR

Anti-F

iCLEAN

LOCK

1

9

3

5

2

4

7

8

6

10

11

12

13

14

15

16

заданную  температуру  на  1  °С.  Через  2  часа
температура принимает новое значение, кото-
рое  поддерживается  постоянным  в  течении
следующих 5 часов. После этого кондиционер
отключается.

Для  выключения  режима  еще  раз  нажми-
те  кнопку  (SLEEP).  Режим  сна  работа-
ет  только  в  режимах  АВТОМАТИЧЕСКИЙ
(AUTO)  -  ОХЛАЖДЕНИЕ  (СOOL)  -  ОБОГРЕВ
(HEAT)  -  ВЕНТИЛЯЦИЯ  (FАN).  Примечание:
при  работе  в  этом  режиме  не  нажимайте
кнопки  MODE  или  ON/OFF  –  это  приведет  к
отмене данного режима.

14

  Кнопка режима

(IFEEL)

.

В  данном  режиме  пульт  ДУ  передает  на
кондиционер  значение  текущей  температуры
непосредственно  в  месте  нахождения  пульта
ДУ.  Значение  текущей  температуры  также
отразится на дисплее пульта ДУ.

При  включении  соответствующий  индикатор
отобразится на дисплее пульта ДУ.

Для  выключения  еще  раз  нажмите  кнопку
(IFEEL).

15

  Кнопка  управления  дисплеем  кондиционера

(DISPLAY)

.

Нажатие  на  эту  кнопку  выключает  дисплей
внутреннего  блока  кондиционера,  повторное
нажатие  –  включает.  При  этом  индикатор
мигает  5  секунд  и  отображается  текущая
температура  в  помещении.  После  того,  как
индикатор  перестанет  мигать  отобразится
установленная температура.

16

  Кнопка

(iCLEAN)

.

Данная кнопка используется для включения и
отключения  функции  самоочистки.  Нажмите
кнопку iCLEAN когда кондиционер выключен.
При  нажатии  соответствующий  индикатор
загорится на пульте ДУ.

Процедура  очистки  запускается  следующим
образом:  РЕЖИМ  ОХЛАЖДЕНИЯ  (COOL)
-  РЕЖИМ  ОБОГРЕВА  (HEAT)  -  РЕЖИМ
ВЕНТИЛЯЦИИ  (FUN)  -  ВЫКЛЮЧЕНИЕ.  Во
время  очистки  кондиционер  будет  работать  с
минимальной скоростью вращения.

17

  Кнопка

(ELE.H)

не  используется  в  данной

серии.

18

  Кнопка

(Anti-F)

.

Данная  кнопка  используется  для  включения
и выключения функции автоматического про-
сущивания  внутреннего  блока  и  защиты  от
плесени.

Функция управляется пультом ДУ и активируется
автоматически  при  выключении  кондиционера,
если кондиционер работал в режимах ОБОГРЕВА,
ОСУШЕНИИ или АВТОМАТИЧЕСКОМ.

Кондиционер переходит в режим обогрева, венти-
лятор внутреннего блока работает на минималь-
ных  оборотах  в  течении  3-ех  минут.  Происходит
осушение  теплообменника  внутреннего  блока,
предотвращая  образование  плесени  и  неприят-
ного запаха.

Для  включения  данной  функции  нажмите  на
кнопку  Anti-F  в  то  время,  когда  кондиционер  и
пульт  ДУ  выключены.  Раздатся  5-кратный  зву-
ковой  сигнал,  отобразится  индикатор  Anti-F  на
дисплее пульта ДУ. Функция активируется и будет
работать  автоматически  при  каждом  выключе-
нии кондиционера.

Для  выключения  данной  функции  нажмите  на
кнопку  Anti-F  в  то  время,  когда  кондиционер  и
пульт ДУ выключены. Раздатся 5-кратный звуко-
вой  сигнал,  индикатор  Anti-F  на  дисплее  пульта
ДУ погаснет.

19

  Кнопка

(SPOT SWING)

не используется в дан-

ной серии.

20

  Кнопка

(ECO)

не  используется  в  данной

серии.

21

  Кнопка не используется в данной серии.

22

  Кнопка не используется в данной серии.
