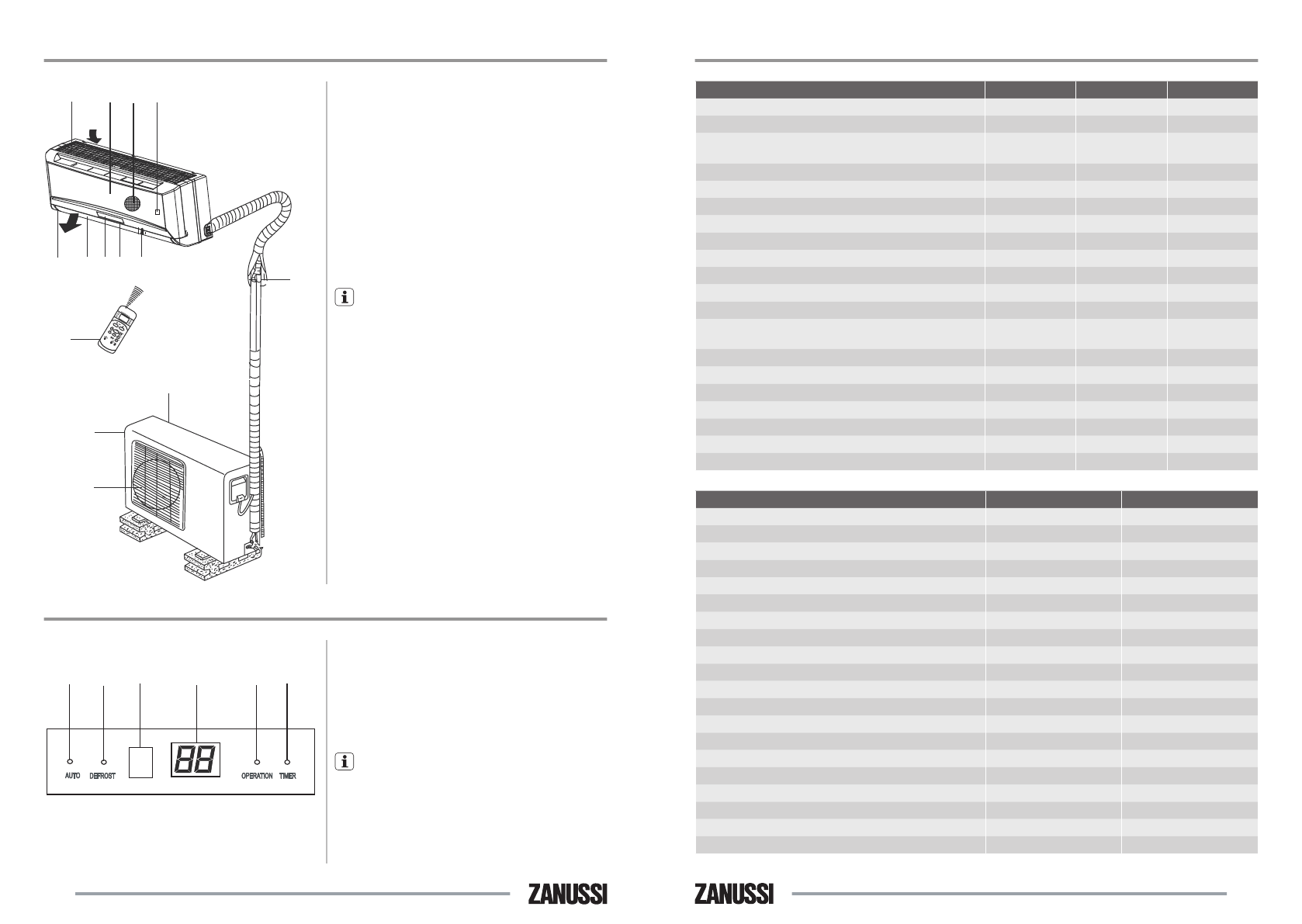

Устройство кондиционера
1
Лицевая панель
Вход воздуха
Воздушный фильтр
4
Выход воздуха
5
Горизонтальные направляющие заслонки
6
Вертикальные направляющие заслонки
7
Панель индикации
8
Приемник сигналов пульта ДУ
9
Пульт дистанционного управления
10
Кнопка ручного управления
11
Шланг для отвода конденсата и трубопроводы
холодильного контура
1
Воздухозаборная решетка (боковая и задняя)
1
Воздуховыпускная решетка
Примечание:
Рисунок приведен в качестве справочной
информации и может иметь внешние отличия
от реального прибора.
©¼ÌÏÂÉ׎ÇÊÆ
ÉÏÎÌÁÉÉÄŽÇÊÆ
Панель индикации
1
Индикатор автоматического режима работы
Индикатор режима оттаивания (для кондицио-
неров с режимами Охлаждения и Обогрева)
Приемник сигналов пульта ДУ
4
Индикатор температуры
5
Индикатор электропитания
6
Индикатор режима работы по таймеру
Примечание:
При срабатывании устройства защиты индика-
торы часто мигают (5 раз в секунду).
Технические характеристики моделей серии ZACS-HE/N1
Модель
ZACS-07 HE/N1 ZACS-09 HE/N1 ZACS-1 HE/N1
Мощность охлаждения, BTU/h
7000
9000
12000
Мощность обогрева, BTU/h
7000
10000
12500
Электропитание
220-240 В ~ 50
Гц/1Ф
220-240 В ~ 50
Гц/1Ф
220-240 В ~ 50
Гц/1Ф
Потребляемая мощность охлаждения, Вт
640
820
1095
Потребляемая мощность обогрева, Вт
600
860
1015
Тип фреона
R410A
R410A
R410A
Номинальный ток охлаждение/обогрев, А
2.75/ 2.6
3.7/ 3.9
4.8/ 4.6
Степень защиты (внутренний/внешний блоки)
IPX0 / IP24
IPX0 / IP24
IPX0 / IP24
Класс электрозащиты
I класс
I класс
I класс
Класс энергоэффективности
A
A
A
Уровень шума (внутренний блок), дБ(А)
36/33/30
39/36/33
40/37/34
Уровень шума (внешний блок), дБ(А)
52
55
54
Производительность по воздуху (внутренний блок),
м
3
/ч
450/400/350
520/450/350
600/530/450
Производительность по воздуху (внешний блок), м
3
/ч
1300
1650
1800
Размер ШxВxГ (внутренний блок), мм
710x250x195
710x250x195
790x265x195
Размер ШxВxГ (внешний блок), мм
685x430x260
700x535x235
780x540x250
Размер в упаковке ШxВxГ (внутренний блок), мм
800x340x270
800x340x270
875x375x285
Размер в упаковке ШxВxГ (внешний блок), мм
795x495x345
815x580x325
910x575x335
Вес нетто/брутто (внутренний блок), кг
8,0/9,5
8,0/9,5
9,0/11,0
Вес нетто/брутто (внешний блок), кг
25,5/29,5
26,0/28,0
26,0/28,0
Модель
ZACS-18 HE/N1
ZACS-4 HE/N1
Мощность охлаждения, BTU/h
18000
24000
Мощность обогрева, BTU/h
19000
27000
Электропитание
220-240 В ~ 50 Гц/1Ф
220-240 В ~ 50 Гц/1Ф
Потребляемая мощность охлаждения, Вт
1640
2500
Потребляемая мощность обогрева, Вт
1540
2760
Тип фреона
R410A
R410A
Номинальный ток охлаждение/обогрев, А
7.6/ 6.9
12.3/ 13.4
Степень защиты (внутренний/внешний блоки)
IPX0 / IP24
IPX0 / IP24
Класс электрозащиты
I класс
I класс
Класс энергоэффективности
A
C
Уровень шума (внутренний блок), дБ(А)
46/43/40
48/45/42
Уровень шума (внешний блок), дБ(А)
53
59
Производительность по воздуху (внутренний блок), м
3
/ч
770/700/640
920/880/820
Производительность по воздуху (внешний блок), м
3
/ч
2000
2700
Размер ШxВxГ (внутренний блок), мм
920x292x225
1080x330x228
Размер ШxВxГ (внешний блок), мм
780x540x250
845x695x335
Размер в упаковке ШxВxГ (внутренний блок), мм
1015x368x295
1165x445x320
Размер в упаковке ШxВxГ (внешний блок), мм
910x575x335
965x755x395
Вес нетто/брутто (внутренний блок), кг
12,0/15,0
17,0/21,0
Вес нетто/брутто (внешний блок), кг
35,0/38,0
58,0/62,0
