4

5

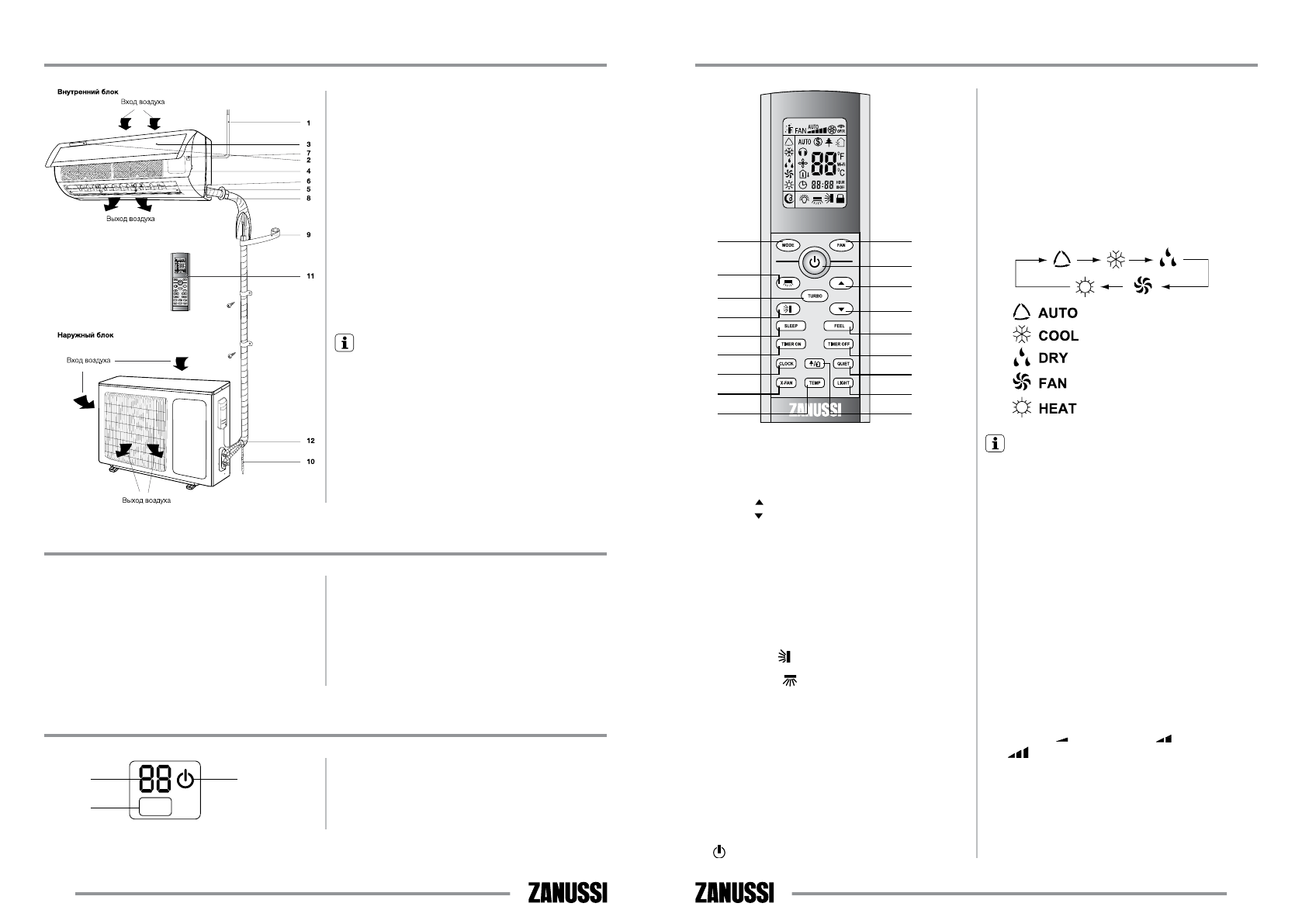

Устройство и составные части

Управление кондиционером

Панель индикации внутреннего дисплея*

Пульт дистанционного управления

1

  Шнур питания.

2

  Дисплей.

3

  Передняя панель.

4

  Воздушный фильтр-сетка.

5

  Горизонтальные жалюзи.

6

  Вертикальные жалюзи.

7

  Кнопка принудительного включения

автоматического режима работы.

8

  Трасса для хладагента.

9

  Изоляция.

10

  Дренажная трасса.

11

  Пульт дистанционного управления.

12

  Соединительная трасса.

 Примечание:

Рисунки, приведенные в данной
инструкции, основаны на внешнем виде

стандартной модели. Следовательно,
форма может отличаться от формы того

кондиционера, который Вы выбрали.

•  Для управления кондиционера применяется

беспроводной  инфракрасный  дистанцион-
ный пульт.

•  При  управлении  расстояние  между  пультом

и  приемником  сигнала  на  внутреннем  блоке

должно быть не более 8 м. Между пультом и

блоком  не  должно  быть  предметов,  мешаю-
щих прохождению сигнала.

•  Пульт управления должен находиться на рас-

стоянии  не  менее  1  м  от  телевизионной  и

радио аппаратуры.

•  Не  роняйте  и  не  ударяйте  пульт,  а  также  не

оставляйте  его  под  прямыми  солнечными
лучами.

1.  Индикатор температуры.

2.  Индикация работы прибора.
3.  Приемник сигнала.

1
4

13

14

11

6

9

7
8

18

5

15
12

16

10

17

3

2

1

  Кнопка ON/OFF – Включение/выключение.

2

  Кнопка MODE – Выбор режима работы.

3

  Кнопка FAN –   С к о р о с т ь

в р а щ е н и я

вентилятора.

4

  Кнопка   – Кнопка увеличения температуры.

5

  Кнопка   – Кнопка уменьшения температуры.

6

  Кнопка SLEEP – Ночной режим.

7

  Кнопка СLOCK – Часы.

8

  КНОПК А  X-Fan  –  Функция  продувки

испарителя.

9

  Кнопка TURBO – Режим Турбо.

10

  Кнопка  LIGHT  –  Подсветка  дисплея

на внутреннем блоке.

11

  Кнопка TIMER ON – Включение таймера.

12

  Кнопка TIMER OFF – Отключение таймера.

13

  К н о пка

–

Вы б о р

п ол оже ния

горизонтальных жалюзи.

14

  КНОПК А

–

Вы б ор

положения

вертикальных жалюзи*.

15

  Кнопка I FEEL – Функция FOLLOW ME.

16

  КНОПКА  HEALTH/AIR  –  Включение  режимов

ионизации и «приток свежего воздуха»*.

17

  КНОПКА QUIET – Тихий режим*.

18

  КНОПКА TEMP – Установка температуры*.

1

  ON/OFF (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)

На жмите  кнопк у  ON/OFF.  Когда  прибор

получит сигнал, то на дисплее внутреннего
блока загорится индикатор режима работы

. При нажатии кнопки второй раз, прибор

будет  выключен.  Включая  или  выключая
прибор,  функция  TIMER  и  функция  SLEEP
буду т  отк лючены,  но  предварительные
настройки сохранятся.

2

  MODE (РЕЖИМ РАБОТЫ)

Нажатием  кнопки  выбирается  режим  рабо-
ты  в  следующей  последовательности:  AUTO

(Автоматический),  Cool  (Охлаждение),  DRY
(Осушение), HEAT (Нагрев), Fan (Вентилятор).

На  дисплее  пульта  высвечиваются  соответ-

ствующие знаки индикации режимов:

*Может отличаться от представленной.

* – Данные функции отсутствуют в моделях серии

 ZACS/I-HPF/A17/N1

1

2

3

 Примечание:

О РЕЖИМЕ AUTO (АВТОМАТИЧЕСКИЙ

РЕЖИМ РАБОТЫ)
Когда выбран режим AUTO
(АВТОМАТИЧЕСКИЙ РЕЖИМ РАБОТЫ),
установленная температура

отображаться на LCD-дисплее

не будет, кондиционер в зависимости

от температуры воздуха в помещении
автоматически начинает работать

в режиме охлаждения или нагрева,

создавая комфортные условия для

пользователя.

3

  FAN  (ВЫБОР  СКОРОСТИ  ВРАЩЕНИЯ

ВЕНТИЛЯТОРА)

Нажатием кнопки FAN скорость вентилятора

меняется в следующей последовательности:

AUTO – Низкая – Средняя – Высокая

На  дисплее  высвечивается  соответствую-

щая индикация скорости вентилятора:

AUTO;  «

»  —  Низкая;

»  —  Средняя;

«

»  —  Высокая.  В  режиме  AUTO  скорость

вентилятора  задается  автоматически  в  зави-

симости от разницы заданной температуры и

температуры окружающего воздуха.
