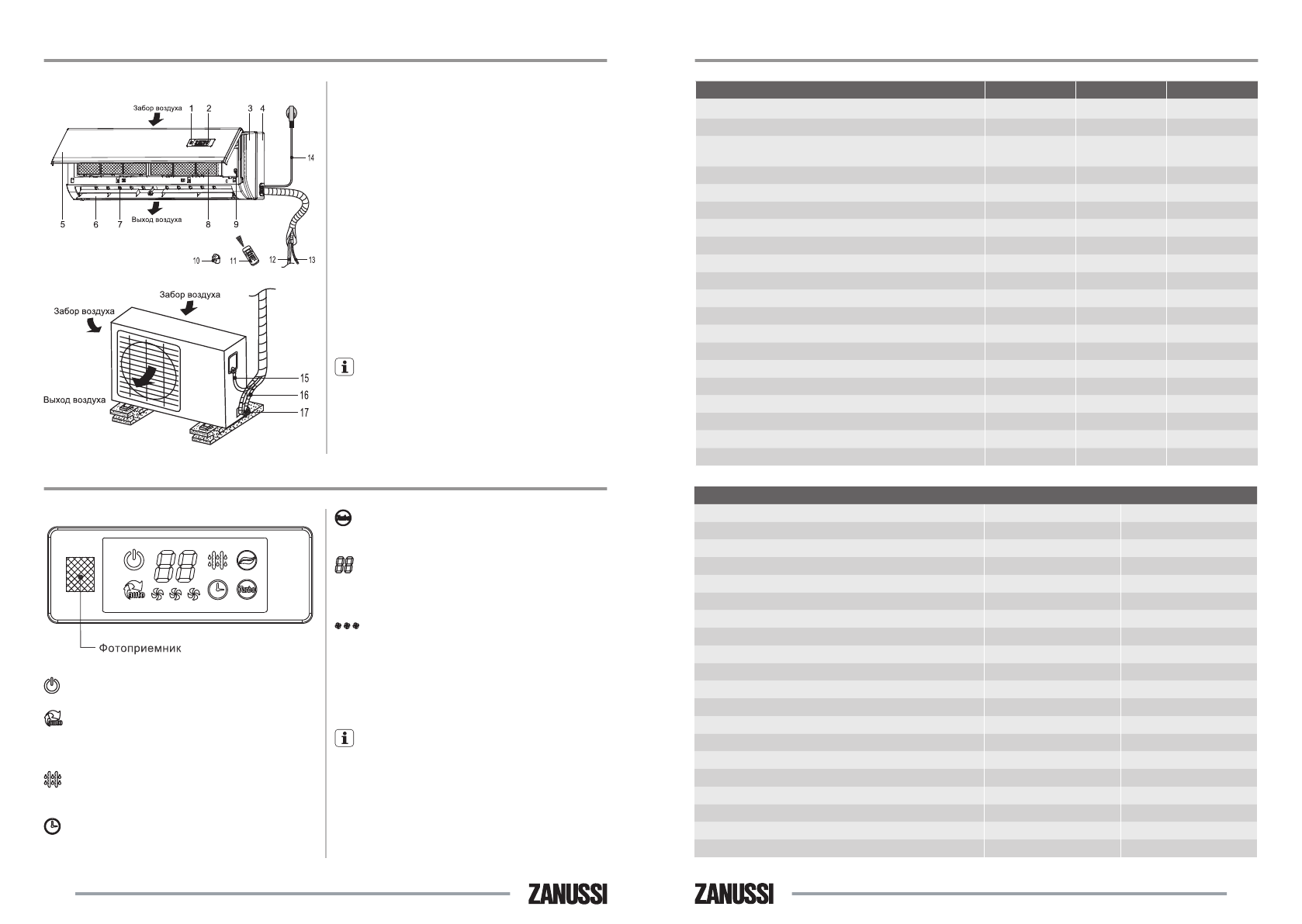

Устройство кондиционера
1 Фотоприёмник
Дисплей
Корпус
4 Основание корпуса
5 Крышка корпуса
6 Горизонтальные жалюзи
7 Вертикальные жалюзи
8 Воздушный фильтр
9 Кнопка ручного запуска кондиционера
10 Держатель пульта
11 Пульт дистанционного управления
1 Трубы для хладагента*
1 Дренажный шланг*
14 Кабель питания
15 Межблочный кабель*
16 Трубы для хладагента*
17 Сервисные вентили
*не входят в комплект.
Примечание:
Рисунок приведен в качестве справочной
информации и может иметь внешние отличия
от реального прибора.
Панель индикации
OPERATION индикатор
Отображает работу кондиционера
AUTO operation индикатор
Отображает работуавтоматического
режима
Auto
DEFROST operation индикатор
Отображает режим работы оттаивания или
режим “Hot start”.
TIMER индикатор
Отображает режим работы по таймеру.
Технические характеристики моделей серии ZACS-HP/N1
ÉÏÎÌÁÉÉÄŽÇÊÆ
©¼ÌÏÂÉ׎ÇÊÆ
TURBO operation индикатор
Отображает работу режима TURBO (только
при охлаждении или обогреве).
DIGITAL индикатор
Цифровой индикатор показывает
установленную температуру, когда
кондиционер работает.
FAN SPEED индикатор
Отображает выбранную скорость
вентилятора: AUTO (автоматическая), LOW
(медленная),
MED (средняя), HIGH (высокая).
СLEAN AIR индикатор
Функция не используется в данной серии.
Примечание:
При срабатывании устройства защиты индика-
торы часто мигают (5 раз в секунду).
Модель
ZACS-07 HP/N1
ZACS-09 HP/N1
ZACS-1 HP/N1
Мощность охлаждения, BTU/h
7000
9000
12000
Мощность обогрева, BTU/h
7500
9500
13000
Электропитание
220-240 В ~ 50
Гц/1Ф
220-240 В ~ 50
Гц/1Ф
220-240 В ~ 50
Гц/1Ф
Потребляемая мощность охлаждения, Вт
640
820
1250
Потребляемая мощность обогрева, Вт
640
815
1050
Тип фреона
R410A
R410A
R410A
Номинальный ток охлаждение/обогрев, А
2,9/ 2,9
3,7/ 3,6
5,5/ 4,8
Степень защиты (внутренний/внешний блоки)
IPX0 / IP24
IPX0 / IP24
IPX0 / IP24
Класс электрозащиты
I класс
I класс
I класс
Класс энергоэффективности
A
A
A
Уровень шума (внутренний блок), дБ(А)
37/34/31
40/37/34
41/37/34
Уровень шума (внешний блок), дБ(А)
52
53
53
Производительность по воздуху (внутренний блок), м
3
/ч
400/350/300
450/400/350-
660/570/520
Производительность по воздуху (внешний блок), м
3
/ч
1650
1650
1900
Размер ШxГxВ (внутренний блок), мм
710x195x250
710x195x250
790x195x265
Размер ШxГxВ (внешний блок) мм
700x235x535
700x235x535
780x250x540
Размер в упаковке ШxГxВ (внутренний блок), мм
800x270x340
800x270x340
875x285x375
Размер в упаковке ШxГxВ (внешний блок), мм
815x325x580
815x325x580
910x335x575
Вес нетто/брутто (внутренний блок), кг
7,5/10,0
7,5/10,0
9,0/12,0
Вес нетто/брутто (внешний блок), кг
26,5/29,0
28,0/30,5
32,5/35,0
Модель
ZACS-18 HP/N1
ZACS-4 HP/N1
Мощность охлаждения, BTU/h
18000
24000
Мощность обогрева, BTU/h
19000
26000
Электропитание
220-240 В ~ 50 Гц/1Ф
220-240 В ~ 50 Гц/1Ф
Потребляемая мощность охлаждения, Вт
1640
2500
Потребляемая мощность обогрева, Вт
1540
2370
Тип фреона
R410A
R410A
Номинальный ток охлаждение/обогрев, А
7,4/ 7,0
10,8/ 10,3
Степень защиты (внутренний/внешний блоки)
IPX0 / IP24
IPX0 / IP24
Класс электрозащиты
I класс
I класс
Класс энергоэффективности
A
C
Уровень шума (внутренний блок), дБ(А)
56/53/50
47/42/39
Уровень шума (внешний блок), дБ(А)
56
60
Производительность по воздуху (внутренний блок), м
3
/ч
800/730/680
1050/1000/930
Производительность по воздуху (внешний блок), м
3
/ч
2500
2700
Размер ШxГxВ (внутренний блок), мм
850x225x305
998x235x322
Размер ШxГxВ (внешний блок), мм
845x335x695
845x335x695
Размер в упаковке ШxГxВ (внутренний блок), мм
945x385x313
1095x425x335
Размер в упаковке ШxГxВ (внешний блок), мм
965x395x755
965x395x755
Вес нетто/брутто (внутренний блок), кг
11,5/15,0
14,0 / 20,5
Вес нетто/брутто (внешний блок), кг
44,0/47,5
56,0 / 60,5
