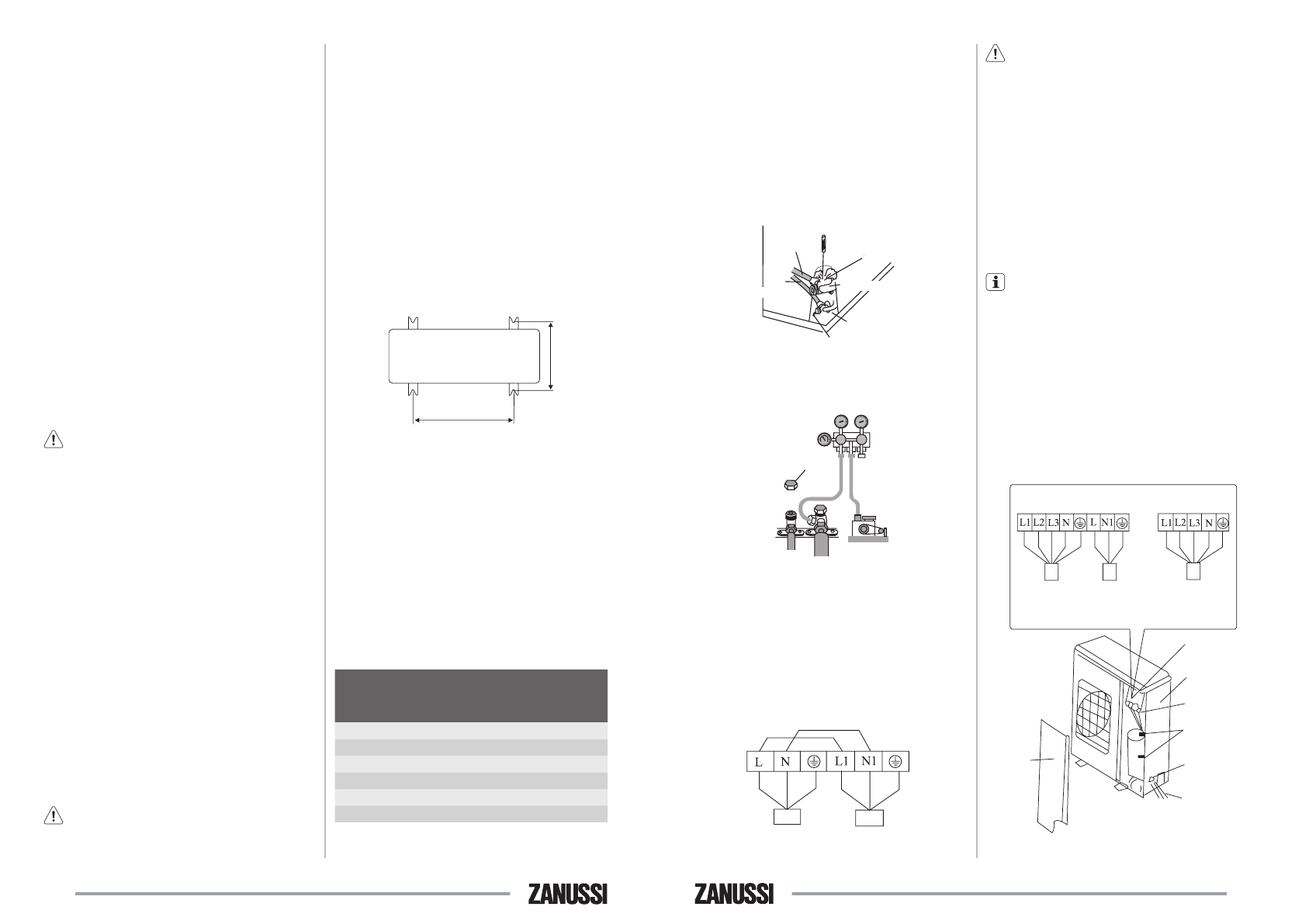

•  Постепенно добавьте приблизительно 600

куб. см воды в дренажную систему через
выход воздуха или контрольное отверстие и
проверьте сток дренажа.

•  По завершении монтажа электропроводки

проверьте сток дренажа в режиме охлажде-
ния.

Подключение кабеля электропитания
и межблочных кабелей к внутреннему блоку

Требования при подключении:
•  Все устанавливаемые элементы и применя-

емые материалы должны соответствовать
местным законам и правилам.

•  Должен быть установлен автоматический

выключатель, способный отключить питание
всей системы, с зазором между контактами
не менее 3 мм.

•  Оборудуйте должным образом заземление.
•  Электропроводка должна соответствовать

местным законам и правилам.

•  Установка защитного устройства с током

утечки не более 30 мА обязательна.

•  Если кабель питания поврежден, агент по

обслуживанию или производитель должен
заменить его фабричным или аналогичным.

  Внимание:

Вся  проводка  должна  монтироваться  ква-
лифицированным персоналом.

Проведение проводки у блока и у контроллера
•  Проводка комнатного блока.


Снимите крышку коробки блока управления
(1), просуньте провода через прорезиненные
отверстия I и подсоедините в соответствии
со “СХЕМОЙ ПРОВОДКИ”, затем закрепите
их хомутами.

•  Проводка контроллера.


Снимите крышку коробки блока управления
(2), просуньте провода через прорезиненные
отверстия II и подсоедините контроллер.

Обмотайте провода уплотнительным комп-
лектом (12).

После разводки проводов закрепите их хомута-
ми и закройте крышки блока управления (1),(2).

Нагрев и охлаждение: должным образом
подсоедините провод с резиновой изоляцией
(пятижильный) к щиту электропитания.

Охлаждение: должным образом подсоедини-
те провод с резиновой изоляцией (трехжиль-
ный) к щиту электропитания.

  Внимание:

Убедитесь, что комнатный и наружный блоки
соединены в правильной полярности.

Установка внешнего блока

Выбор места установки
Выберите место установки с учетом выполнения
нижеследующих условий, а также пожеланий
заказчика.
•   Место должно хорошо вентилироваться.
•   Место должно быть безопасным, выдержи-

вать вес и вибрацию блока, на нем должен
быть обеспечен уровень для установки
блока.

•   Блок не должен тесно соседствовать с дру-

гими предметами.

•   Место, где нет возможности утечки горю-

чих газов.

•   Место, где обеспечивается достаточное

пространство для обслуживания.

•   Место, где сильные ветры не будут дуть

прямо на наружный блок.

572 мм

378 мм

Порядок установки внешнего блока
•   Надежно закрепите блок болтами и гайками

размера М10 или крупнее на фундаменте,
который гарантированно выдержит вес блока и
обеспечит вертикальность установки блока.

Не устанавливайте блок на вершинах зданий.

•   Если из-за вибрации образуется сильный

шум, пожалуйста, проложите резиновую про-
кладку между блоком и фундаментом.

•   При работе кондиционера воздуха в режиме

нагрева или размораживания, обеспечьте сток
(дренаж) воды в соответствующее место с
помощью дренажного шланга.

•   Установите дренажный патрубок в отверстие

блока и подключите к нему дренажный шланг.

Модель

кондиционера

Диаметр

жид-

костной

трубы

Диаметр

газовой

трубы

Толщина

стенки,

мм

Момент

затяжки,

Нxм

ZACС-12 H/N1

6/35”

12/7”

0,4

20~39

ZACС-18 H/N1

6/35”

15/88”

0,5

20~40

ZACС-24 H/N1

9/52”

19/05”

0,8

30~40

ZACС-36 H/N1

9/52”

19/05”

1,0

60~65

ZACС-48 H/N1

9/52”

19/05”

1,0

60~65

ZACС-60 H/N1

9/52”

19/05”

1,0

60~65

Подсоединение трубопроводов
•  Снимите накидные гайки с вентилей.
•  Произведите центровку трубы, заверните

гайки вручную.

•  Затяните накидные гайки ключом.
•  Снимите гайки с однонаправленного вентиля.5.

Ослабьте шпиндель вентиля шестигранным
ключом и нажмите иглу, позволив выйти газу.

•  После 15 секунд истечения газообразного

хладагента закройте вентиль и затяните
гайки.

•  Полностью откройте вентили.

Отвертка

Одиночные

клапаны

Клапаны жидкости

Труба газа

Труба жидкости

Клапаны газа

•  Затяните гайки, проверьте, есть ли утечки

газа (проведите откачку вакуумным насосом
однонаправленного вентиля).

Lo

Hi

Манометр

Вакуумный насос

Труба газа

Труба жидкости

Гайки

Электропроводка

•   Внимательно читайте маркировку, подклю-

чайте провода в соответствии со схемой
проводки.

•   Должен быть установлен автоматический

выключатель, способный отключить пита-
ние всей системы.

•   Установите надежное заземление.

Одна фаза

Прорезиненный
трехжильный провод
к источнику питания

Прорезиненный
трехжильный провод
к комнатному блоку

  Внимание:

Вся проводка должна монтироваться квали-
фицированным электриком. Некачественная
проводка может стать причиной пожара или
поражения электрическим током.

Подсоединение силовых проводов

•   Снимите пластину с передней панели.
•   Разделайте отверстия и вставьте в них рези-

новые втулки.

•   Проведите все провода через резиновые

втулки в отверстиях.

•   Соедините провода наружного блока в соот-

ветствии со “СХЕМОЙ ПРОВОДКИ” наружно-
го блока. Провода соединяйте надежно.

  Примечание:

Для блоков только с режимом охлаждения:
подсоедините прорезиненный провод (трех-
жильный) к контактам L, N1 силовой контак-
тной платы (щитка) (8р) и прорезиненный
провод (пятижильный) к контактам L1, L2, L3,
N, (5) силовой контактной платы (щитка) (8р),
соответственно.

Для блоков с режимами охлаждения/нагрева:
подсоедините прорезиненный провод (пяти-
жильный) к соответствующим контактам
силовой платы (щитка).

•   Закрепите проводку хомутами и зажимами.

Три фазы

Силовая
колодка (щиток)

Задняя пластина

Хомут

Зажимы

Шнуры

Передняя

пластина

Прорезиненный

трехжильный

провод  к

комнатному блоку

Прорезиненный

пятижильный

провод  к

источнику

питания

Прорезиненный

пятижильный

провод  к

источнику питания

Отверстия
для проводки
и резиновые
втулки
