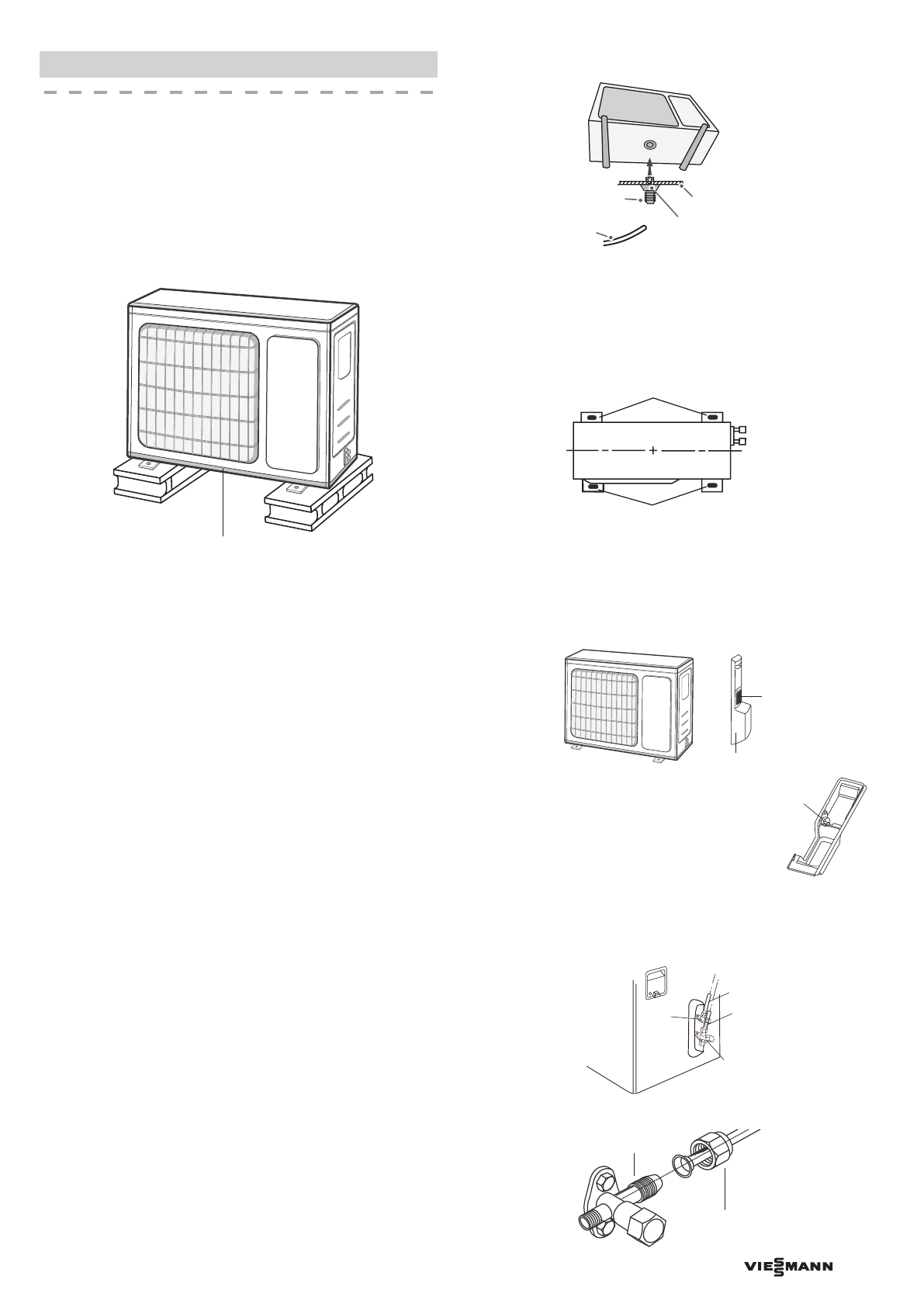

Установка наружного блока
Шаг 1:
Закрепите опору наружного блока
(выберите ее в соответствии
с фактической ситуацией установки).
1. Выберите место установки в соответствии
с конструкцией дома.
2. Закрепите опору наружного блока в выбранном
месте с помощью распорных винтов.
Шаг 3:
Закрепите
наружный блок
1.
Установите наружный блок на опору.
2.
Закрепите
ножки наружного блока к кронштейну
через монтажные отверстия.
Шаг 4:
Соедините внутренние и внешние
блоки
1.
Выкрутите винт с правой стороны наружного блока.
Затем снимите ручку. Как показано на рисунке ниже.
Шаг 2:
Установить сливной патрубок
(только для некоторых моделей)
1.
2.
Подключите дренажный патрубок наружного
дренажа к отверстию на
корпусе
, как показано на
рисунке
ниже.
Подсоедините сливной шланг к сливному отвер-
стию.
не менее 3 см над полом
дренажное
отверстие
сливной
шланг
корпус
дренажный патрубок
отверстия для подножек
отверстия для подножек
ручка
винт
поперечное
отверстие
газовый
клапан
жидкостная
труба
газовая
труба
жидкостный
клапан
Накидная
гайка
Соединение труб
Notice
При установке наружного блока примите
достаточные меры защиты.
Убедитесь, что опора может выдержать как минимум
четырехкратный вес устройства.
Наружный блок должен быть установлен на высоте
не менее 3 см от пола для установки дренажного
патрубка. (для модели с нагревательной трубкой
высота установки должна быть не менее 20 см.)
Для блока с охлаждающей способностью 2300 Вт
~ 5000 Вт необходимо 6 распорных винтов;
для блока с холодопроизводительностью 6000 ~
8000 Вт необходимо 8 распорных винтов; для блока
с холодопроизводительностью от 10000 Вт
до 16000 Вт необходимо 10 распорных винтов.
2.
Снимите колпачки клапанов, и совместите
жидкостную и газовую трубу контура хладагента
3. Предварительно затяните накидную гайку рукой.
ПРИМЕЧАНИЕ
●
Когда есть несколько кабелей
поперечное отверстие
ручки
следует сбить и устранить
острые
заусенцы, чтобы не повредить
кабели.
Notice
Не устанавливайте дренажный патрубок в очень
холодных местах.
В противном случае он заморозится и вызовет
неисправность.
VITOCLIMA
●
Применимо только для некоторых моделей.
