www.timberk.сom • Электрический  кондиционер воздуха

12

1. Кондиционер бытовой  1 шт.
2. Воздуховыпускной шланг  1 шт.
3. Упаковка 1шт.
4. Инструкция 1шт.
5. Дополнительные аксессуары в комплекте зависят от поставки

КОНДИЦИОНЕР БЕЗ УСТАНОВКИ
Всего несколько простых шагов и ваш комфорт обеспечен:

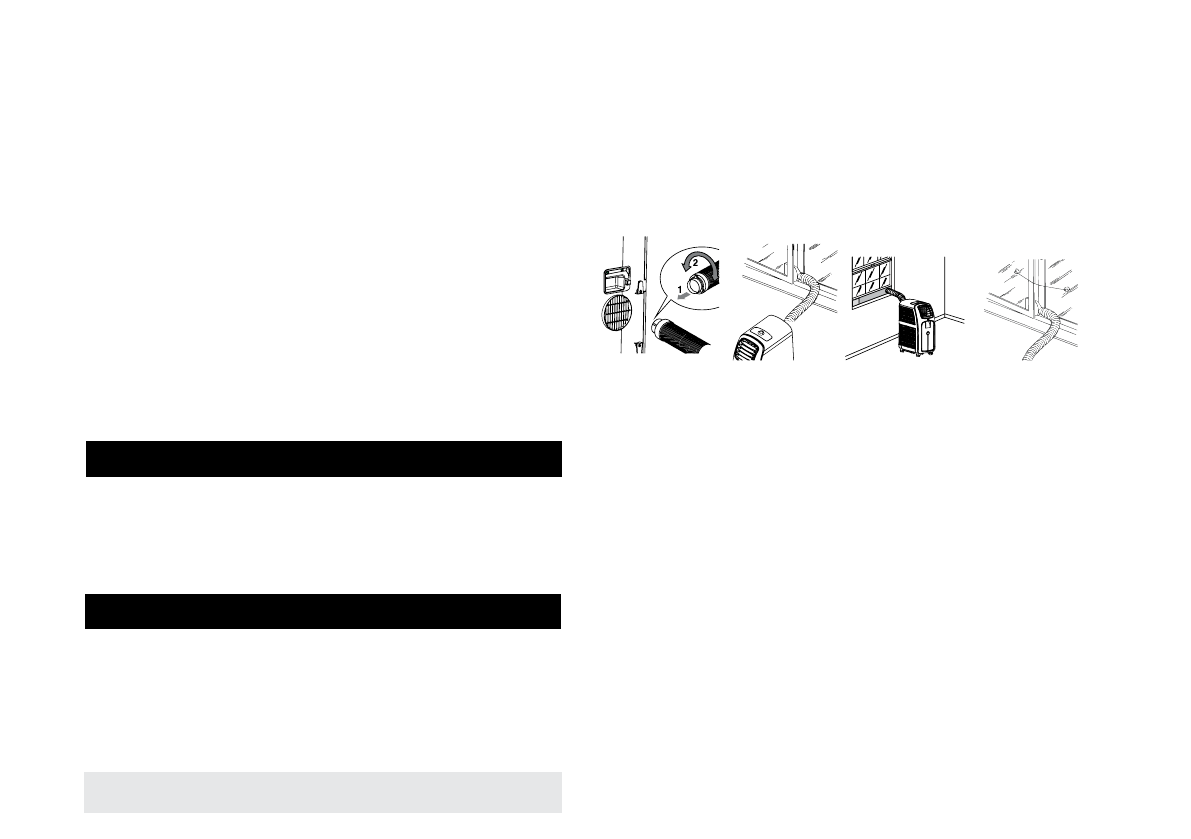

Установите вытяжной шланг воздуха в корпусе на задней панели

прибора (рис. 1).
Устанавливайте кондиционер рядом с окном и разместите конец

шланга на выходе у окна (рис. 2).

5. КОМПЛЕКТ ПОСТАВКИ

6. УПРАВЛЕНИЕ ПРИБОРОМ

Рис. 4.

Рис.3.

Рис.2.

Рис.1.

6. Фильтр для очистки воздуха
7. Ручки
8. Отверстие  для выхода теплого воздуха
9. Слив конденсата
10. Кабель питания
11. Фланец Крышки**
12. Воздуховод
13. Насадка 1
14. Насадка 2**
15. Замки для колес**
16. Присоски**
17. Кронштейн для окна
18. Дренажный поддон**
19. Дренажный шланг**

*Графическое изображение прибора может отличаться от реаль-

ного дизайна прибора.
** в комплект поставки не входит.

Отрегулируйте длину шланга, чтобы добраться до окна.
Убедитесь, что вытяжному шлангу воздуха ничего не  препятствует.
Если у вас есть створки, необходимо установить крепление на по-

доконнике, расширить кронштейн полностью в пределах оконной

рамы, закрепить кронштейн с помощью специального крепежа,

затем опустите окно в кронштейн. Вставить воздухоотвод в окно,

затем подсоединить шланг кондиционера (рис. 3).
Если у вас установлено двойное окно, необходимо использовать

присоски, чтобы держать две части окна вместе (рис. 4).

КОНДИЦИОНЕР С УСТАНОВКОЙ
Если потребуется, то ваш прибор также может быть установлен на

полу-постоянный режим (Рис. 5).
Действуйте следующим образом:
Просверлите в наружной стене отверстие или в окне панели в 134

мм в диаметре, как  показано на рис. 6.
Установите фланец, предназначенный для отверстия, следуя ука-

заниям на рис. 7, 8 и 9.
Установите вытяжной шланг воздуха в корпусе на задней панели

прибора (рис. 1).
Установите конец шланга фланца, как показано на рис. 6. Когда

шланг не установлен, отверстие может быть закрыто крышкой.
При установке кондиционера на полу-постоянной основе, вы

должны оставить дверь слегка открытой (меньше 1 см), чтобы

гарантировать правильной вентиляции.
