www.timberk.сom • Электрический  кондиционер воздуха

15

8

7

9

3

4

2

5

6

1

11

10

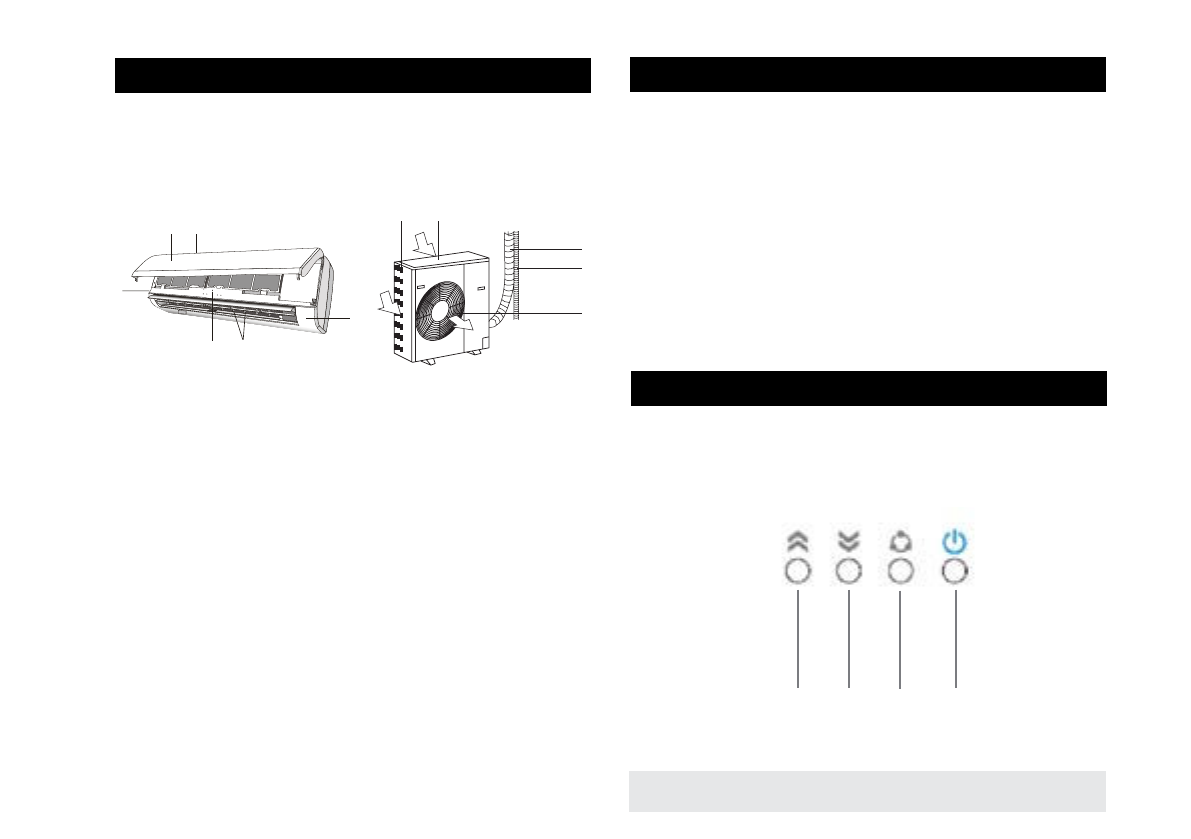

4. ОПИСАНИЕ ПРИБОРА

Кондиционер состоит из внутреннего и наружного блоков, соединен-

ных трубопроводами. Управление кондиционером осуществляется с

пульта дистанционного управления или с панели управления внутрен-

него блока.

1. Блок кондиционера для внутренней установки в помещении.
2. Лицевая панель.
3. Воздухозаборная решетка внутреннего блока.
4. Панель управления внутреннего блока
5. Жалюзи (направляющие заслонки) для раздачи обработанного

воздуха.
6. Воздушный фильтр.
7. Медная трубка газа (фреона), соединительная магистраль*.
8. Трубка для отвода конденсата*.
9. Воздуховыпускная решетка наружного блока.
10. Блок кондиционера для наружной установки вне помещения.
11. Воздухозаборные решетки наружного блока.

5. КОМПЛЕКТ ПОСТАВКИ

В комплектацию кондиционера воздуха (сплит-системы) входит:
Блок кондиционера для внутренней установки - 1 шт.
Блок кондиционера для наружной установки - 1 шт.
Пульт дистанционного управления - 1 шт.
Элементы питания для пульта ДУ - 2 шт.
Руководство по эксплуатации - 1 шт.
Гарантийный талон - 1 шт.
Упаковка блока внутренней установки - 1 шт.
Упаковка блока наружной установки - 1 шт.

* не входит в комплект поставки

Рис. 1

6. УПРАВЛЕНИЕ ПРИБОРОМ

Управление кондиционером осуществляется с пульта дистанционного

управления или с панели управления внутреннего блока.

1         2        3          4

Описание панели управления внутреннего блока

Рис. 2
