27

RUS

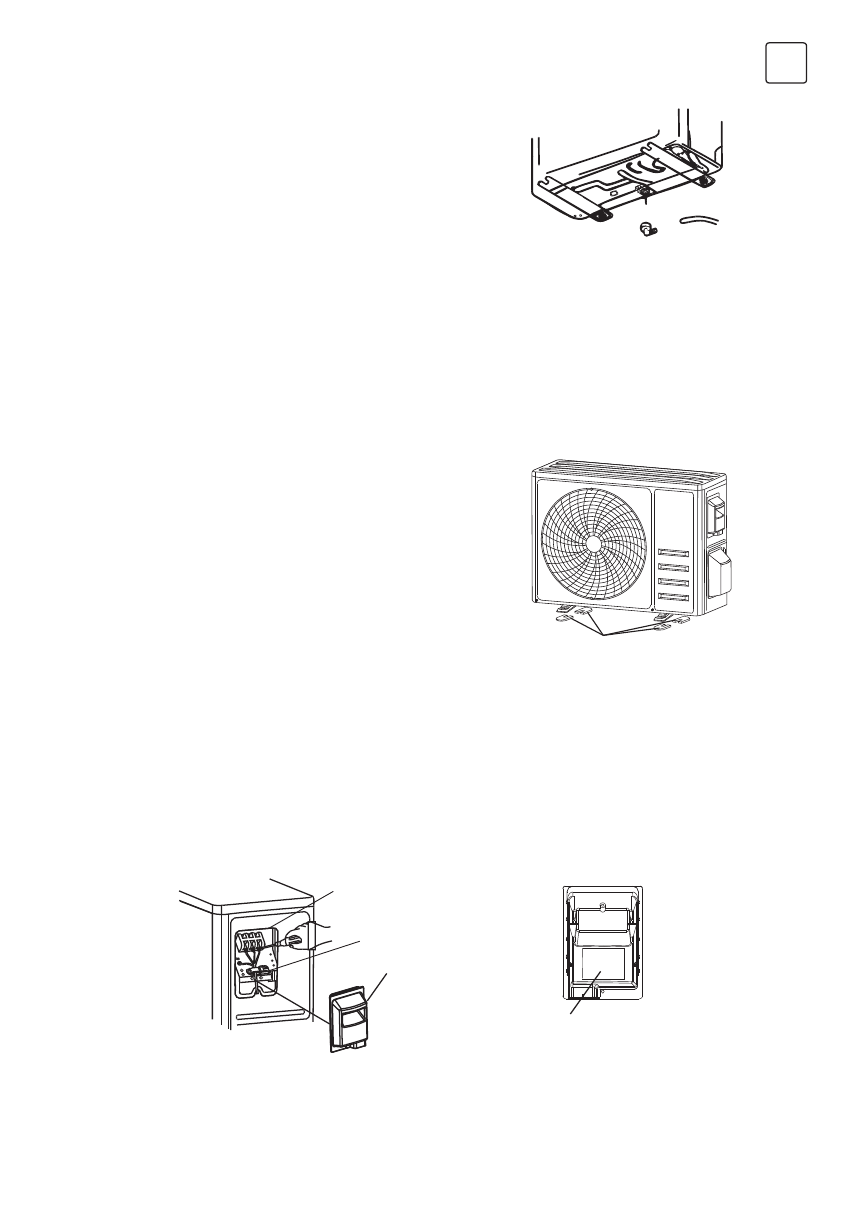

Шаг 2: Установите дренажный шланг

Шаг 3: закрепите наружный блок

Шаг 4: Установите проводку

1.  Этот шаг только для моделей тепловых насосов.
2.  Вставьте дренажный патрубок в отверстие в нижней части

наружного блока.

3.  Подсоедините дренажный шланг к стыку и сделайте

соединение достаточно хорошим.

1.  В соответствии с установочными размерами наружного блока отметить место для установки

распорных болтов.

2.   Просверлите отверстия, очистите бетонную пыль и установите болты.
3.   Если возможно, установите 4 резиновых покрытия перед установкой наружного блока

(необязательно). Это уменьшит вибрацию и шум.

4.  Поместите основание наружного блока на болты и просверленные отверстия.
5.  Используйте гаечный ключ, чтобы надежно закрепить наружный блок болтами.

1.   С помощью крестообразной отвертки открутите крышку проводки, возьмитесь за нее и осторожно

нажмите, чтобы снять.

2.   Открутите кабельный зажим и снимите его.
3.   В соответствии со схемой, наклеенной внутри крышки, подсоедините соединительные провода к

соответствующим клеммам и убедитесь, что все соединения надежно закреплены.

4.   Установите на место зажим кабеля и крышку проводки.

Примечание: при подключении проводов внутреннего и внешнего блоков следует отключать питание.

Примечание:
Наружный блок можно закрепить на кронштейне для
настенного монтажа. Следуйте инструкциям по установке
кронштейна для настенного монтажа, чтобы закрепить
кронштейн для настенного монтажа на стене, а затем
закрепите на нем наружный блок и удерживайте его в
горизонтальном положении.
Кронштейн для настенного монтажа должен выдерживать
как минимум в 4 раза больший вес наружного блока.

Дренажный

шланг

Дренажный шов

Установите 4 виброопоры

(необязательно)

Клеммная колодка

Кабельный зажим

Крышка

Схема подключения
