19
RUS
1. Ослабьте винты и снимите крышку с устройства.
2. Подключите кабели соответственно к соответствующим клеммам
клеммной колодки наружного блока (см. Схему подключения),
а если есть сигналы, подключенные к вилке, просто выполните
соединение.
3. Провод заземления: выверните винт заземления из
электрического кронштейна, накройте конец провода заземления
на винте заземления и вкрутите его в отверстие для заземления.
4. Надежно закрепите кабель с помощью крепежа.
5. Верните крышку на место и закрутите крепления.

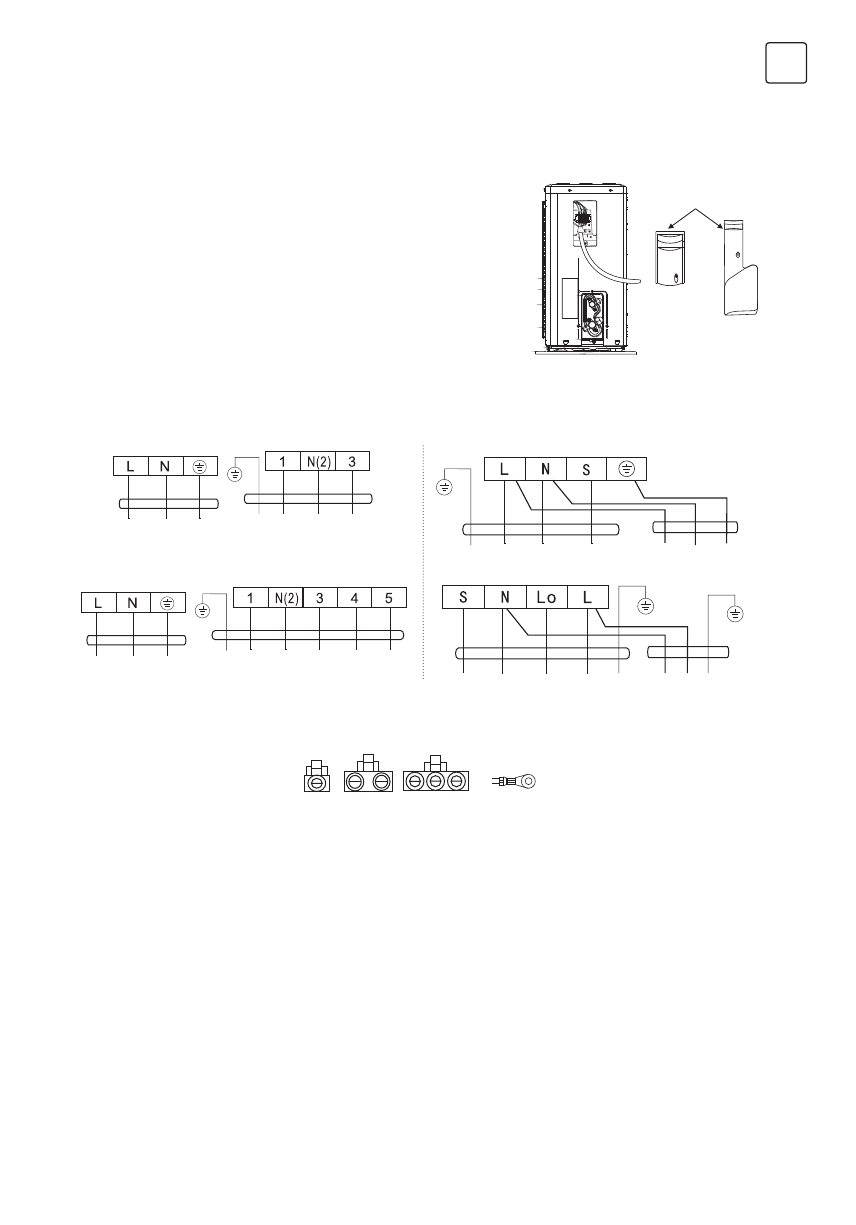

УСТАНОВКА НАРУЖНОГО БЛОКА
Подключение проводки
Схема подключения
Постоянная скорость
Коннектор
При наличии коннектора подключайте напрямую.
Примечание:
• Это руководство обычно включает режим подключения для различных типов кондиционеров. Мы не
можем исключить возможность того, что некоторые особые типы электрических схем не включены.
• Схема предназначена только для справки. Если объект отличается от этой схемы подключения,
обратитесь к подробной схеме подключения, прикрепленной к устройству, которое вы приобрели.
Переменная скорость
Наружный блок
Внутренний блок
Внутренний блок
Наружный блок
Питание
Питание
Питание
Питание
крышка
Содержание
- 3 ВНИМАНИЕ
- 5 ПРЕДУПРЕЖДЕНИЯ ПО ИСПОЛЬЗОВАНИЮ; Состояния при которых система будет работать неисправно
- 6 Примечания по обогреву
- 7 НАИМЕНОВАНИЯ ДЕТАЛЕЙ; Внутренний блок
- 8 Очистите панель; ЧИСТКА И УХОД
- 9 Уход после использования; ПОИСК НЕИСПРАВНОСТЕЙ
- 10 ЗАМЕЧАНИЯ ПО УСТАНОВКЕ; Осмотр при распаковке
- 11 Правила безопасности при установке кондиционера
- 12 Требования к работе на высоте
- 13 Другое; УСТАНОВКА ВНУТРЕННЕГО БЛОКА; Габаритный чертеж установки внутреннего блока
- 14 Монтажная пластина
- 15 Соединение сливной трубы; Крепление внутреннего блока
- 16 Схема подключения
- 17 УСТАНОВКА НАРУЖНОГО БЛОКА; Габаритный чертеж установки наружного блока
- 19 Подключение проводки
- 21 Тестовый запуск; Проверка после установки
- 22 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ; Осмотр площадки; Рабочие процедуры
- 23 Осмотр кабеля
- 24 Удаление воздуха; Порядок заправки хладагентов
- 27 Описание кнопок
- 30 Использование
