43
ENG

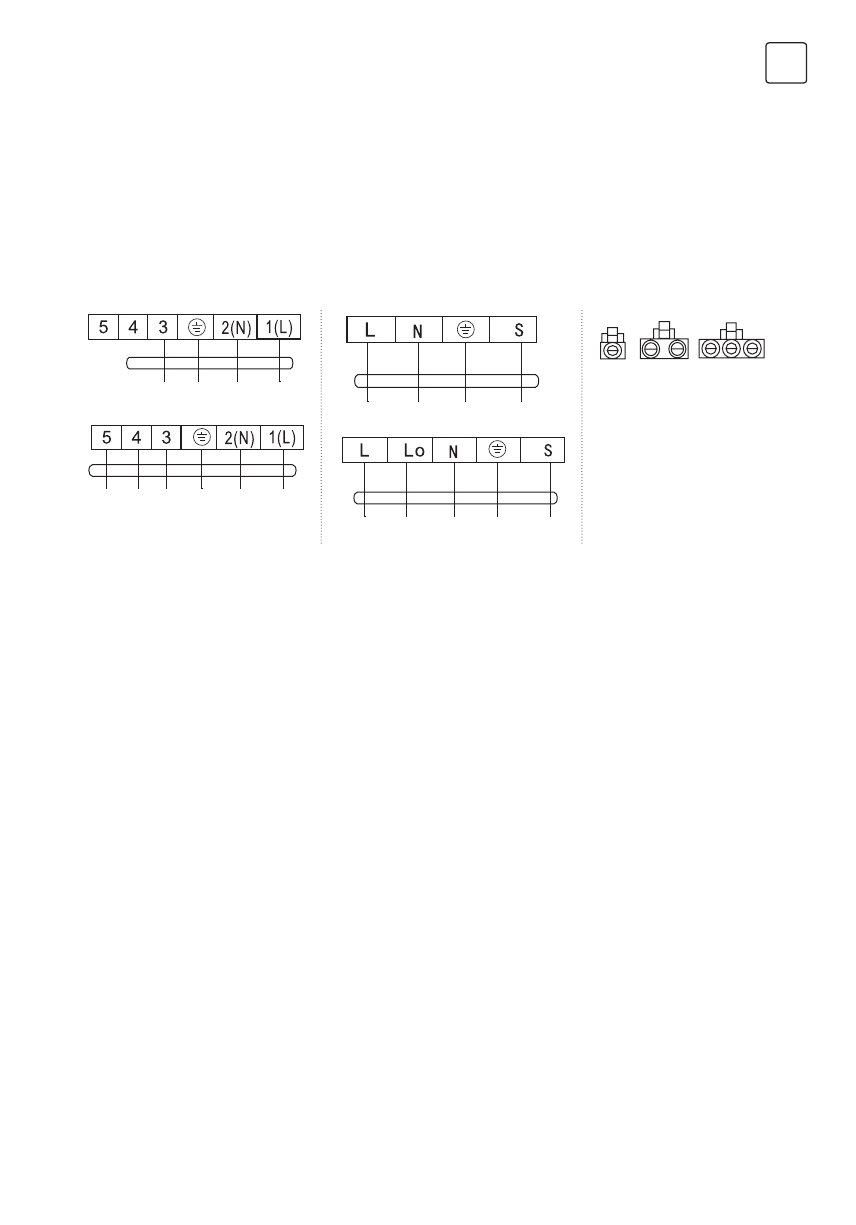

Wiring diagram
• If your air conditioner is provided with interconnection cord , the wiring of the indoor unit is connected in the
factory, there is no need of connection.
• If the interconnection cord is not provided, connection is needed in accordance with the
After installation, check:
1. The screws whether have been fixed effectively, and there is no risk of loosening.
2. Connector of display board whether put in the right place and do not touch the terminal board.
3. Control box cover whether cover tightly.
If there is a connector,
connect it directly.
Constant speed
To Outdoor unit
To Outdoor unit
To Outdoor unit
To Outdoor unit
Variable speed
Connector
NOTE:
• This manual usually includes the wiring mode for the different kind of A/C. We cannot exclude the possibility that
some special type of wiring diagrams are not included.
• The diagram are for reference only. If the entity is difference with this wiring diagram, please refer to the detailed
wiring diagram adhered on the unit which you purchased.
